2.7.5 Benyúlás elleni védelem
2.7.5.1 Benyúlásvédelem a helyeken
FIGYELEM! 2
A SIPLACE SX4 alkatrészkocsik vagy a SIPLACE DX4 esetében a DX-asztalok/DX-cserélőasz-
talok üzembiztonsága akkor garantált, ha legalább minden második hely bevezetőmodullal vagy
benyúlásvédelemmel (Dummy-Feeder) van ellátva. A 2. és 4. helyen a benyúlásvédelmet jelző-
vel együtt kell behelyezni. Felületitár-tartó felszerelése esetén is benyúlás elleni védelemmel kell
biztosítani minden második szabad helyet. Más szavakkal, két szomszédos szállító ill. szomszé-
dos szállító és felületitár-tartó között legfeljebb egy hely maradhat szabadon.

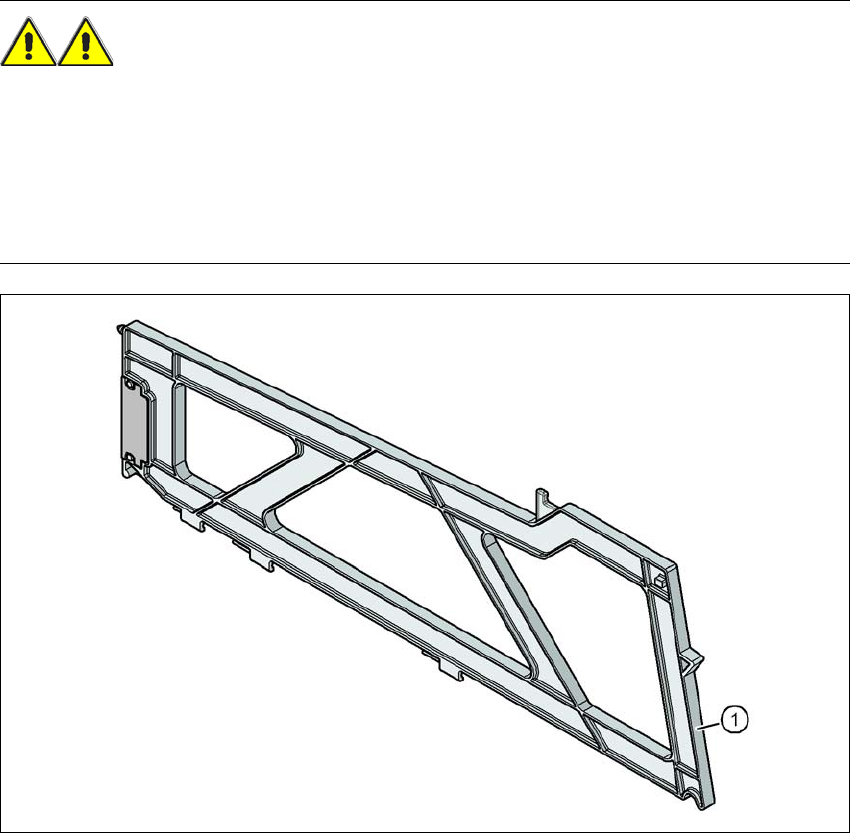

Ábra 2.7 - 10 Benyúlásvédelem az alkatrészkocsi helyein vagy a DX-asztalon/DX-cserélőasztalon
2
(1) SIPLACE X Dummy-adagoló, cikksz. 00141226-xx
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.8 Maradékfeszültségek és kisülési idők az automatában Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
78
2.8 Maradékfeszültségek és kisülési idők az automatában
Amennyiben megnyomják a VÉSZ-LEÁLLÍTÓ tasztert vagy kikapcsolják az automatát, akkor a
portáltengelyek 260 V és a csillag-tengelyek 150 V közbülső körfeszültségei rövid időn belül ve-
szélytelen maradékfeszültségre csökkennek.
FIGYELEM! 2
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életve-
szélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az auto-
matának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi
sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsák be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az EN
60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók burkolatait.
2
Ábra 2.8 - 1 Áramellátó fiók (példa: SX4)
(1) Főkapcsoló
(2) Áramellátó fiók a burkolat mögött
(3) Lakat zárral a burkolaton
(3)
(1)
(2)
Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.8 Maradékfeszültségek és kisülési idők az automatában
79
Ábra 2.8 - 2 X200 mérőhely az áramellátó fiókon
(1) X200 elosztó kapocsblokk
Ahhoz, hogy az X200 kapocslécet el lehessen érni, a szervizfedél (3) mindkét rögzítőcsavarját (2)
ki kell lazítani, majd a fedelet le kell hajtani.
2
Ábra 2.8 - 3 Interfész gépkábelköteg az áramellátó fiókon
(1) Interfész gépkábelköteg
(1)
(2)
(2)
(3)
(1)
