2.8 Maradékfeszültségek és kisülési idők az automatában
Amennyiben megnyomják a VÉSZ-LEÁLLÍTÓ tasztert vagy kikapcsolják az automatát, akkor a
portáltengelyek 260 V és a csillag-tengelyek 150 V közbülső körfeszültségei rövid időn belül ve-
szélytelen maradékfeszültségre csökkennek.
FIGYELEM! 2
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életve-
szélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az auto-
matának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi
sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsák be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az EN
60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók burkolatait.
2

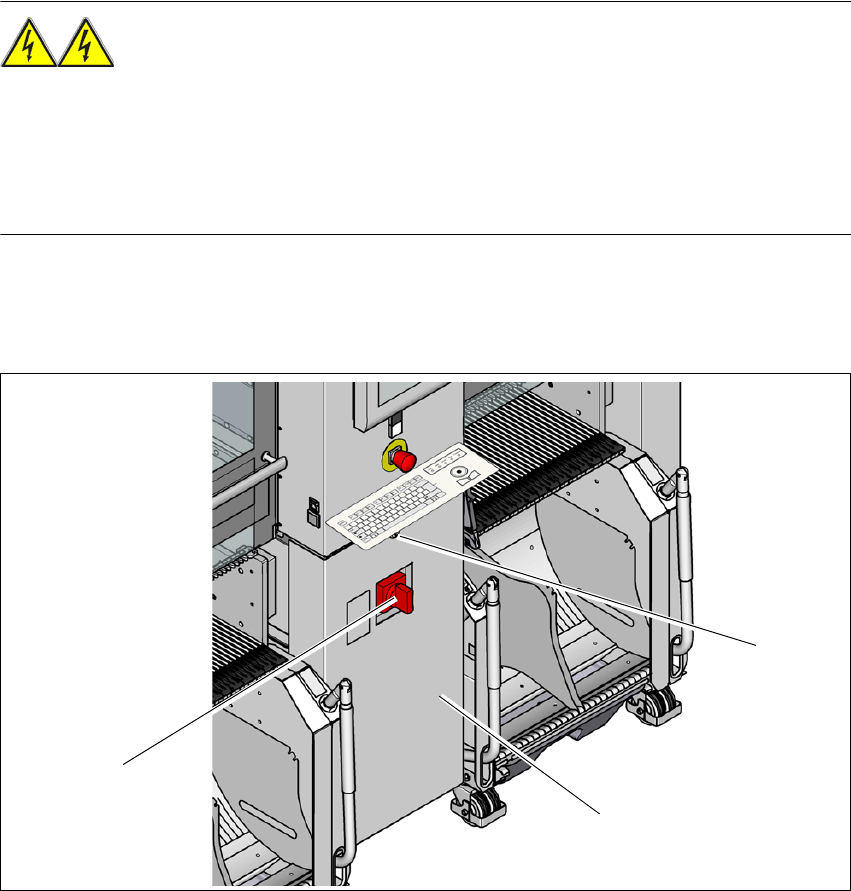

Ábra 2.8 - 1 Áramellátó fiók (példa: SX4)
(1) Főkapcsoló
(2) Áramellátó fiók a burkolat mögött
(3) Lakat zárral a burkolaton
(3)
(1)
(2)
Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.8 Maradékfeszültségek és kisülési idők az automatában
79

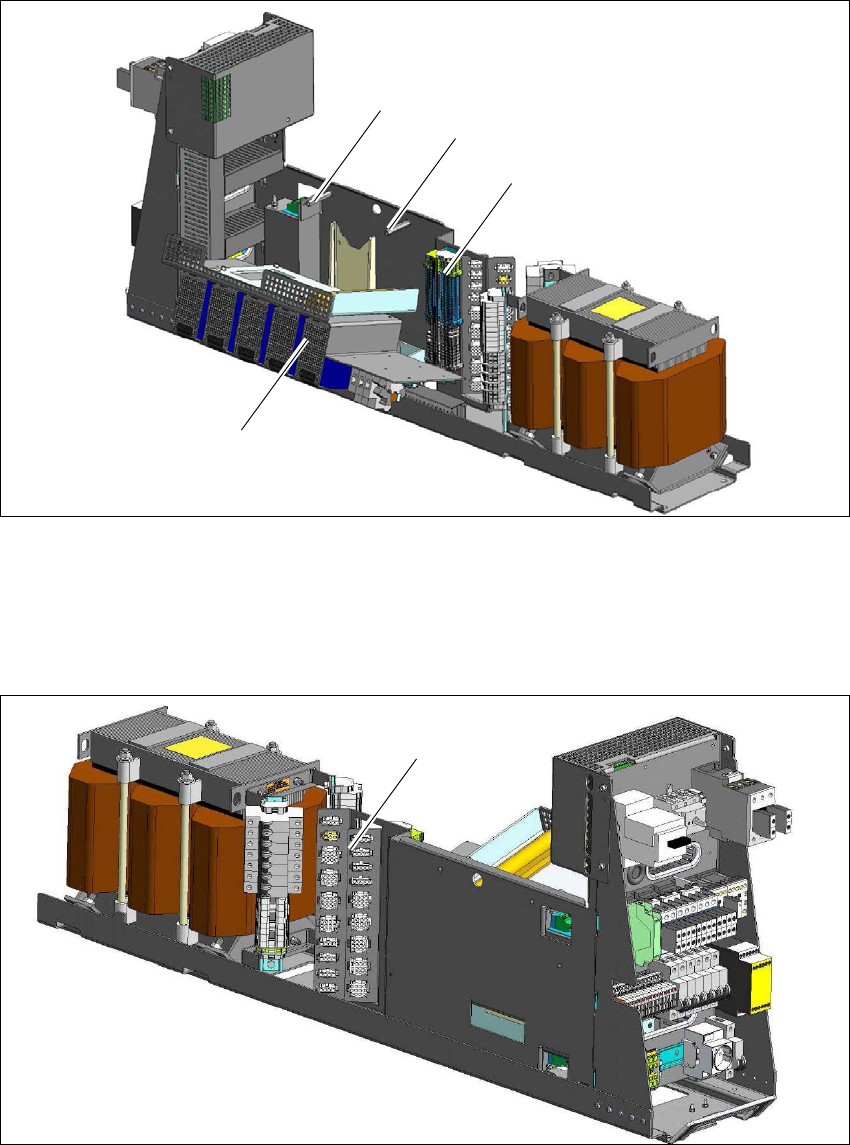

Ábra 2.8 - 2 X200 mérőhely az áramellátó fiókon
(1) X200 elosztó kapocsblokk
Ahhoz, hogy az X200 kapocslécet el lehessen érni, a szervizfedél (3) mindkét rögzítőcsavarját (2)
ki kell lazítani, majd a fedelet le kell hajtani.
2
Ábra 2.8 - 3 Interfész gépkábelköteg az áramellátó fiókon
(1) Interfész gépkábelköteg
(1)
(2)
(2)
(3)
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.8 Maradékfeszültségek és kisülési idők az automatában Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
80
2.8.1 Maradékfeszültségek és kisülési idők a főkapcsoló lekapcsolása után
2
2.8.2 Maradékfeszültségek és kisülési idők a VÉSZ-LEÁLLÍTÓ nyomógomb meg-
nyomása után
2
2
X200 mérőhely az elosztó
kapocsblokkon
Feszültség
normál
üzemmódban
Maradékfeszültség
főkapcsoló - KI, vagy
hálózatkimaradás
Kisülési idők
X200 - 1.a 260 V- < 10 V- < 2 mp
X200 - 4.a 150 V- < 10 V- < 2 mp
X200 - 17.a 42 V- (állandó) < 10 V- < 2 mp
X200 - 17.a 42 V- (kapcsolt) < 10 V- < 2 mp
X200-13.a 24 V- < 10 V- < 2 mp
Interfész gépkábelköteg Feszültség
normál
üzemmódban
Maradékfeszültség
főkapcsoló - KI, vagy
hálózatkimaradás
Kisülési idők
X21 - 1 260 V- < 10 V- < 2 mp
X31 - 1 150 V- < 10 V- < 2 mp
A8 (pozitív csatlakozó) 42 V- (állandó) < 10 V- < 2 mp
X18 - 7 42 V- (kapcsolt) < 10 V- < 2 mp
X17 - 1 24 V- < 10 V- < 2 mp
X200 mérőhely az elosztó
kapocsblokkon
Feszültség
normál
üzemmódban
Maradványfeszültség
vész-leállításnál Kisülési idők
X200 - 4.a 150 V- < 10 V- < 2 mp
X200-13.a 24 V- < 10 V- < 2 mp
Interfész gépkábelköteg Feszültség
normál
üzemmódban
Maradékfeszültség
főkapcsoló - KI, vagy
hálózatkimaradás
Kisülési idők
X21 - 1 260 V- < 10 V- < 2 mp
