7.4 元件配置数据 ( 多段供料器 )
7.4 元件配置数据 ( 多段供料器 )
Fig.13
设定搭载在各送料器安装台的单程料盘单元。
Note
(a)每个送料器安装台可配置 1 台单程料盘单元。
(b)单程料盘单元在模块 1 只能配置在
“
155
”
上，在模块 2 只能配置在
“
255
”
上。
(c)每台单程料盘单元使用通道分的送料器编号。
界面展开
31
OM-1786
7.4.1 单程多段供料器设置步骤
Procedure

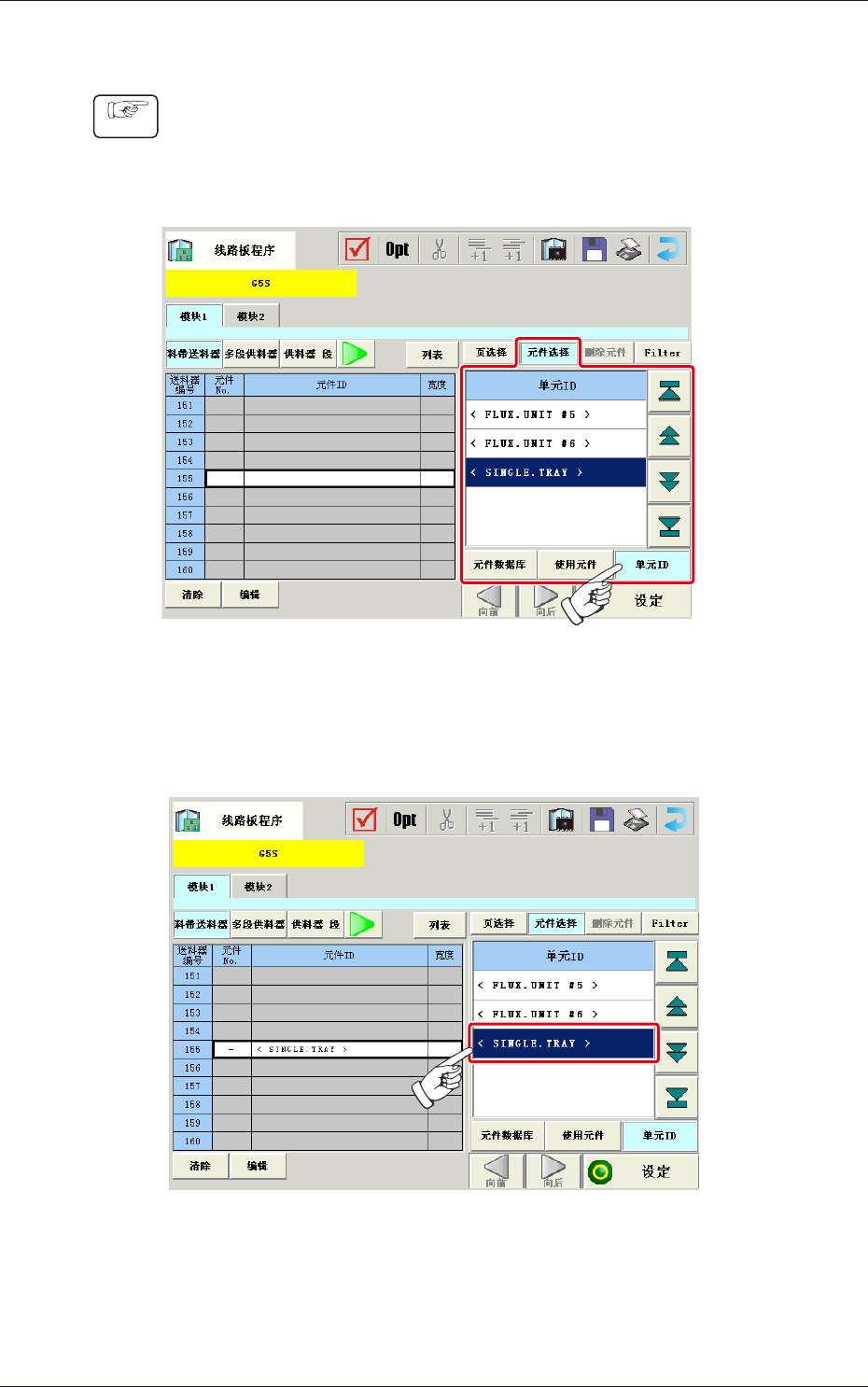

(1)选择要搭载单程料盘单元的模块，在按下 [ 料带送料器 ] 按钮显示的
页面中，按下 [ 配置 ] 按钮。
(2)确认显示
“
元件选择
”
界面，并按下 [ 单元 ID] 按钮。
Fig.14
(3)选择要配置的送料器编号，在
“
单元 ID
”
选择界面中设定 [<SINGLE.
TRAY>]( 单程料盘 ) 单元。
Fig.15
7.4 元件配置数据 ( 多段供料器 )
1403-001
32
OM-1786
8. 元件数据库
Fig.16

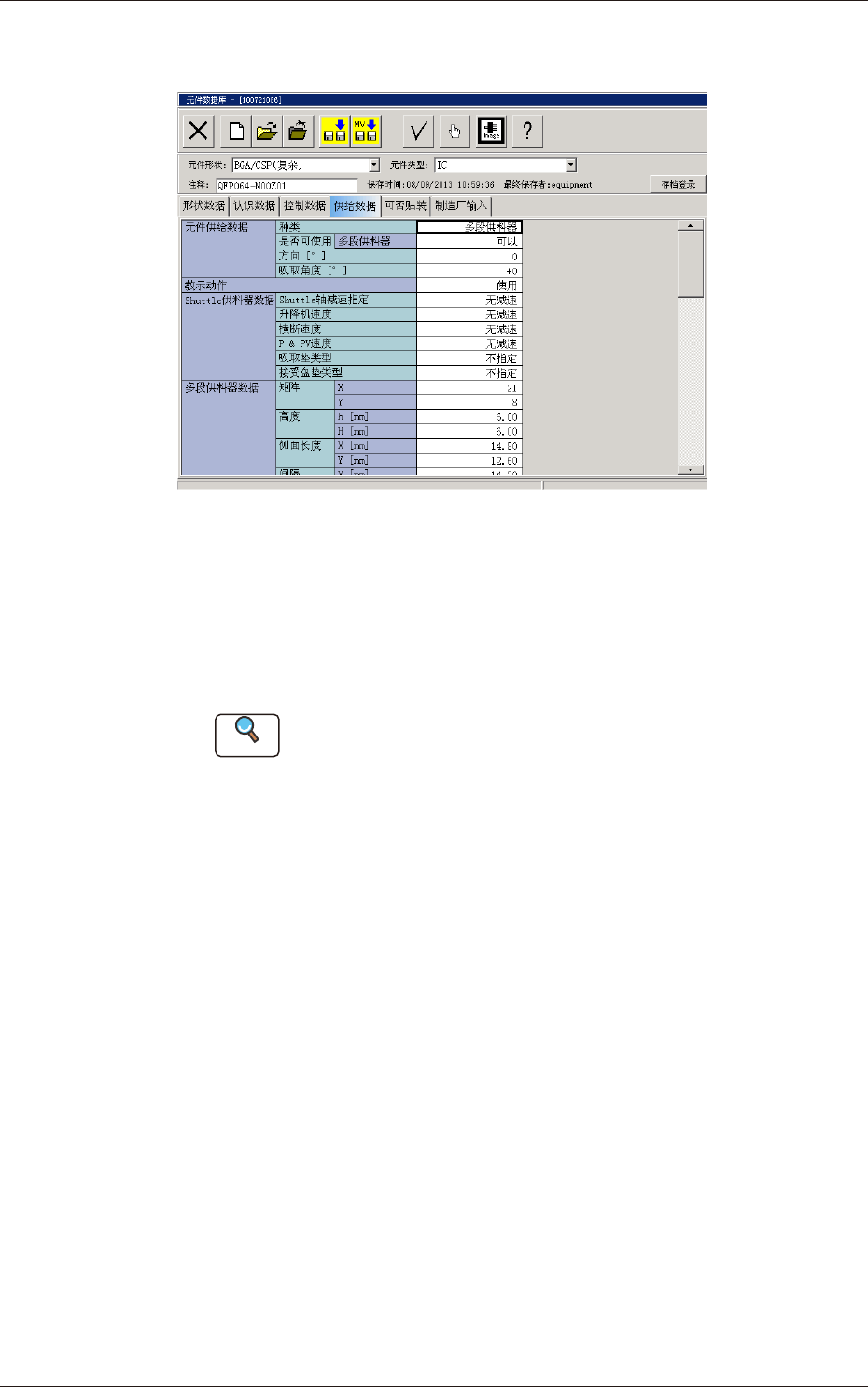

[1] 供给数据
该选项卡对应于所有元件形状
“
圆筒、方形、异形、IC( 简单 )、
IC( 复杂 )、连接器 ( 简单 )、连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )、BGA/CSP
”
。
Reference
各数据的详细内容请参照
“
第六卷第二章1.5供给数据
”
章节。
请在元件供给数据的种类设定
“
多段供料器
”
并输入其他元件供给数据
以及多段供料器数据。
