31
OM-1786
7.4.1 单程多段供料器设置步骤
Procedure
(1)选择要搭载单程料盘单元的模块，在按下 [ 料带送料器 ] 按钮显示的
页面中，按下 [ 配置 ] 按钮。
(2)确认显示
“
元件选择
”
界面，并按下 [ 单元 ID] 按钮。
Fig.14
(3)选择要配置的送料器编号，在
“
单元 ID
”
选择界面中设定 [<SINGLE.
TRAY>]( 单程料盘 ) 单元。
Fig.15
7.4 元件配置数据 ( 多段供料器 )
1403-001
32
OM-1786
8. 元件数据库
Fig.16
[1] 供给数据
该选项卡对应于所有元件形状
“
圆筒、方形、异形、IC( 简单 )、
IC( 复杂 )、连接器 ( 简单 )、连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )、BGA/CSP
”
。
Reference
各数据的详细内容请参照
“
第六卷第二章1.5供给数据
”
章节。
请在元件供给数据的种类设定
“
多段供料器
”
并输入其他元件供给数据
以及多段供料器数据。
8. 元件数据库
1403-001
33
OM-1786

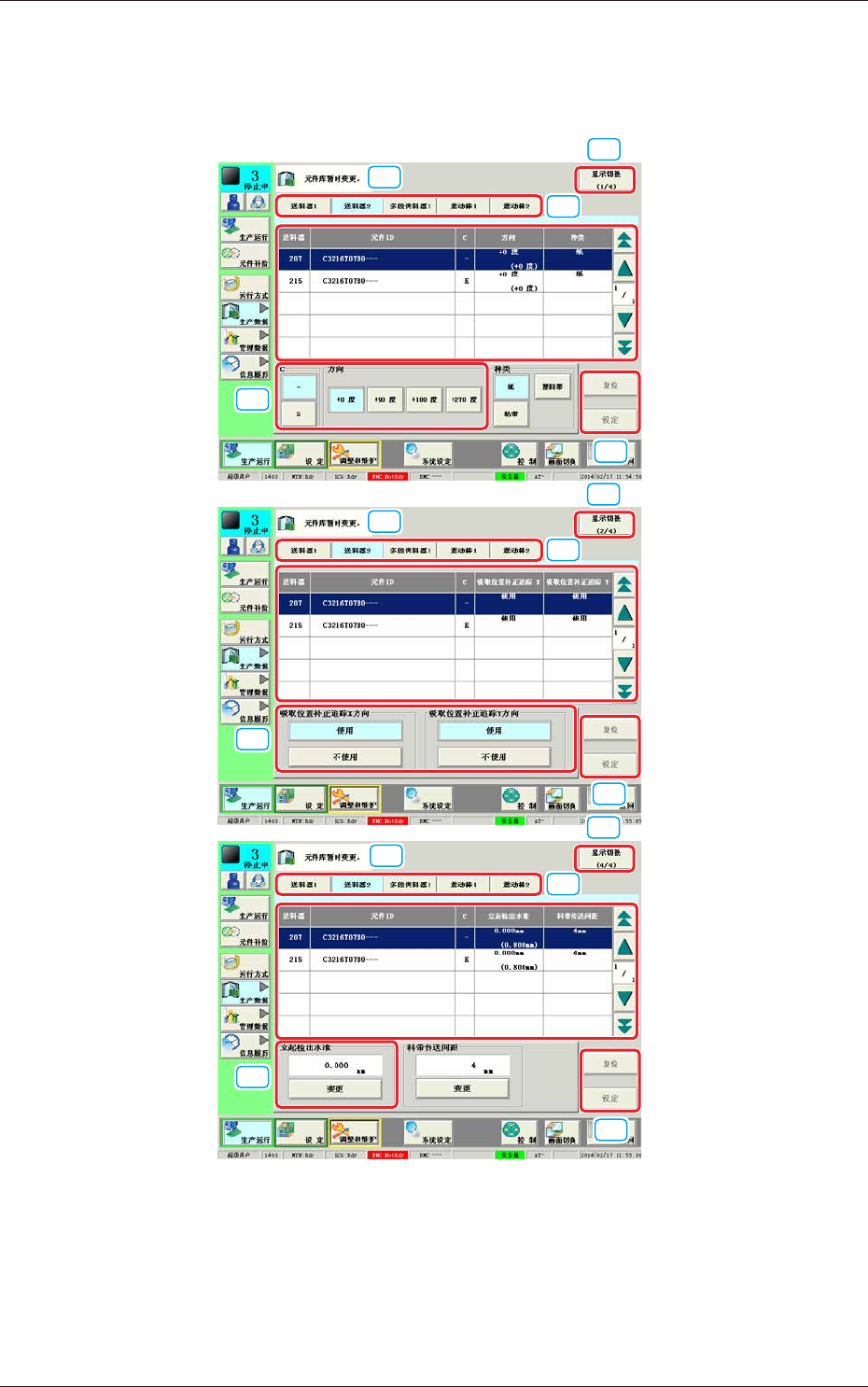

9. 元件库 ( 元件数据库 ) 暂时变更
可以进行生产机种的元件供给数据的确认和变更。
[1]
[1]
[1]
[2]
[2]
[2]
[3]
[3]
[3]
[4]
[4]
[4]
[4]
[4]
[4]
Fig.17
9. 元件库 ( 元件数据库 ) 暂时变更
1403-001
