OM-1786
9. 元件库 ( 元件数据库 ) 暂时变更
可以进行生产机种的元件供给数据的确认和变更。
[1]
[1]
[1]
[2]
[2]
[2]
[3]
[3]
[3]
[4]
[4]
[4]
[4]
[4]
[4]
Fig.17
9. 元件库 ( 元件数据库 ) 暂时变更
1403-001
34
OM-1786
9. 元件库 ( 元件数据库 ) 暂时变更
[1] 单元选择按钮
选择想要确认、变更元件供给数据的送料器。
[2] 元件供给数据一览
显示 [1] 中选择的供料器的元件供给数据。
[3] 功能按钮
可以变更元件供给方向、吸取补正追踪 X、吸取补正追踪 Y、吸取水准、
贴装水准、立起检出水准。
[4] [ 显示切换 ]、[ 复位 ]、[ 设定 ] 按钮
[ 显示切换 ] : 切换页面。
[ 复位 ] : 将选定的元件数据返回到登录在元件数据库的初始值。
[ 设定 ] :用变更内容进行设定。
1403-001
35
OM-1786
10. 单程料盘的作业准备和动作确认
注意
•
单程料盘很重 ( 质量 9kgf)，因此如果弄掉，就有可能砸
伤脚或损坏单程料盘。
请一台一台使用，注意不要使其掉落。
通知
•
如果没有确实设置单程料盘到送料器安装台，就会发生连
接器的接触不良，因此请注意。
10.1 单程料盘的安装步骤
Note
(a)需要事先从装置 (SIGMA-G5S) 拔下送料器批量更换推车。
详细内容请参照
“
SIGMA-G5S第一卷第一章3.8.1批量更换推车
”
章节。
(b)拔下的送料器批量更换推车请锁定小脚轮的制动器 (2 处 )。
(c)可安装的 Fdr.No. 为 55 号。
Procedure
(1)JEDEC 单程料盘上搭载有托盘、料盘元件时，全部拆卸。
(2)用双手握住单程料盘的手柄。
51 31333537394143454749 252729
手柄

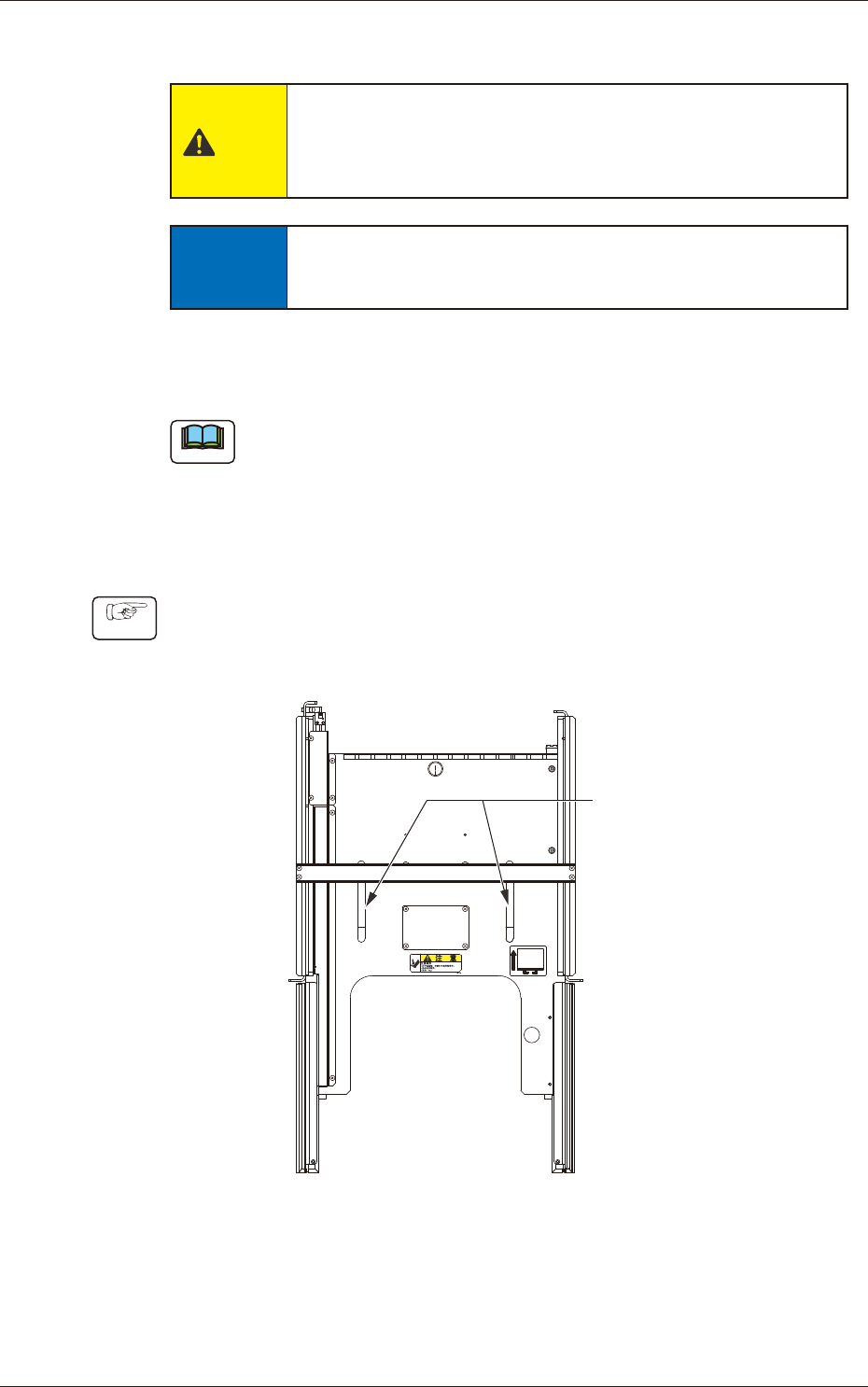

Fig.18
10. 单程料盘的作业准备和动作确认
1403-001
