37 OM-1786 10.1 单程料盘的安装步骤 (4) 慢慢向前插入，直到发出咔嚓的声音。 Fig.20 注意 将单程料盘插入到送料器安装台时，请慢慢插入。 请确认左侧的连接器插入在送料器编号 55 号。 Fig.21 (5) 请前后摇动单程料盘，确认是否确实安装在送料器安装台的轨道。 Note 准备好了单程料盘及带式送料器，就将送料器批量更换推车安装到装 置 (SIGMA-G5S)。 详细内容请参照“SIGMA-G…
36
OM-1786

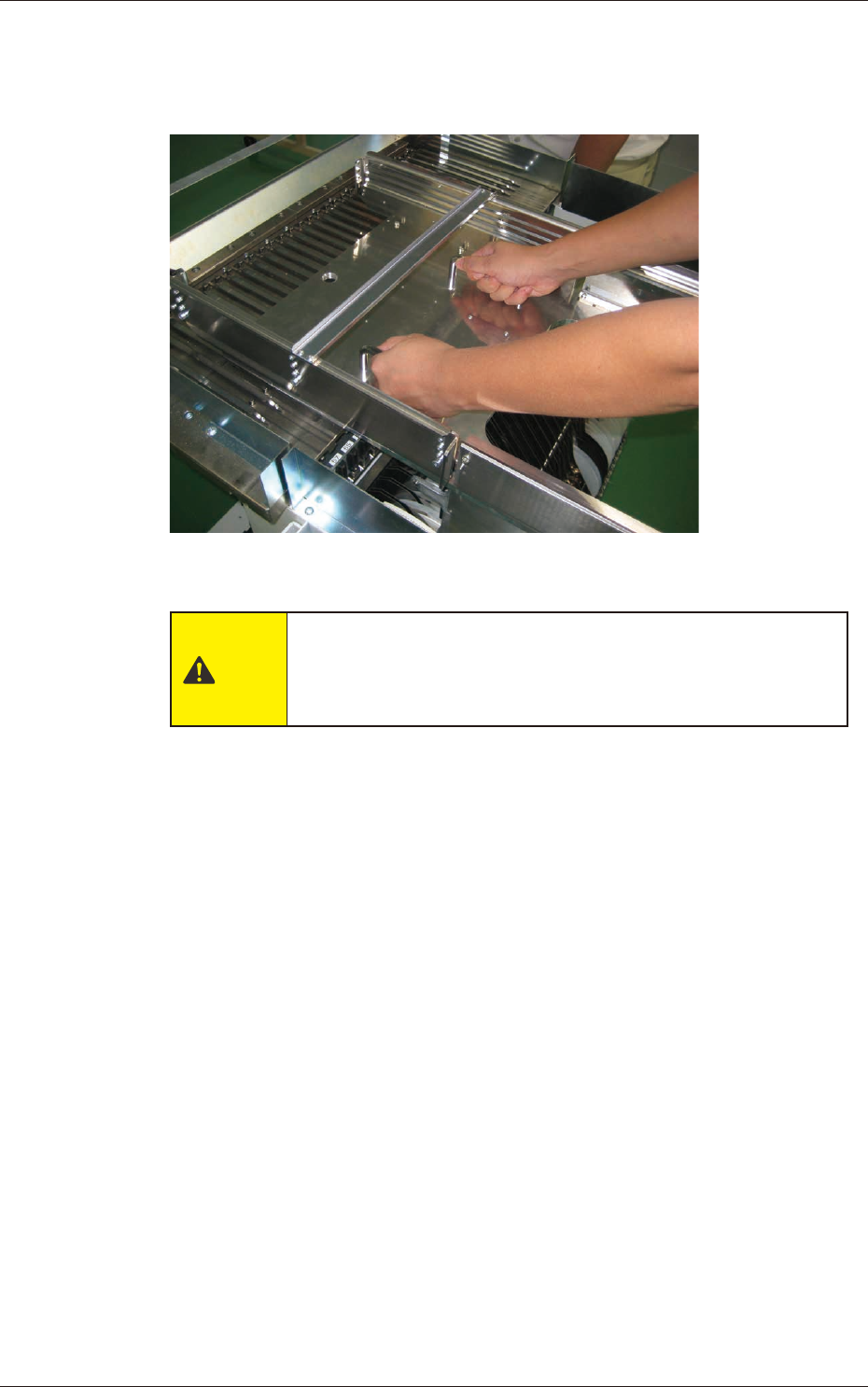

(3)将单程料盘搭载到送料器批量更换推车上。
( 搭载时，使 JEDEC 单程料盘的通道编号 (25 ～ 51) 与送料器编号一
致。)
Fig.19
注意
•
请确认在送料器批量更换推车上搭载有单程料盘。掉落
时，有可能砸伤脚或损坏单程料盘以及送料器批量更换
推车。
10.1 单程料盘的安装步骤
1403-001
37
OM-1786

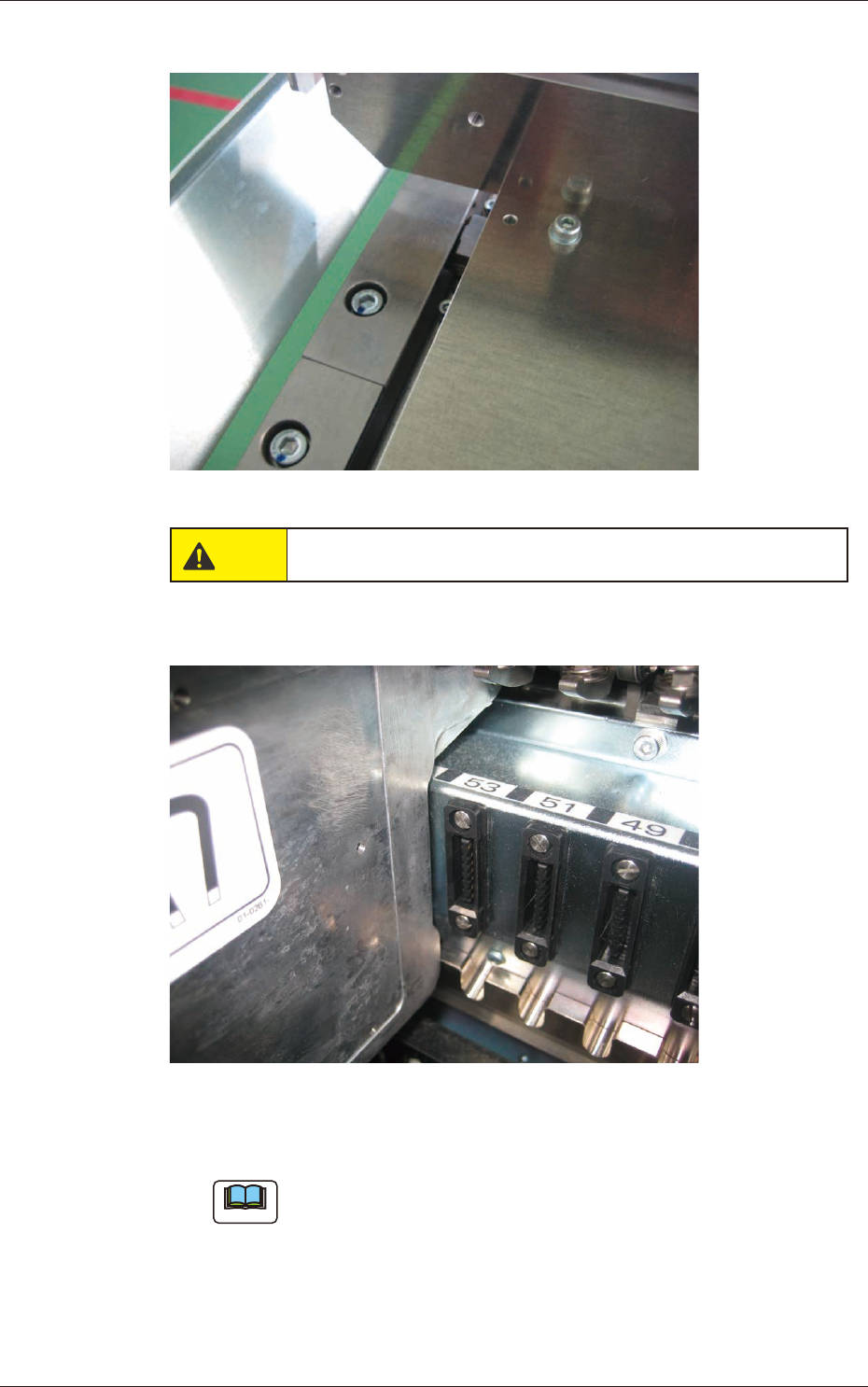

10.1 单程料盘的安装步骤
(4)慢慢向前插入，直到发出咔嚓的声音。
Fig.20
注意
将单程料盘插入到送料器安装台时，请慢慢插入。
请确认左侧的连接器插入在送料器编号 55 号。
Fig.21
(5)请前后摇动单程料盘，确认是否确实安装在送料器安装台的轨道。
Note
准备好了单程料盘及带式送料器，就将送料器批量更换推车安装到装
置 (SIGMA-G5S)。
详细内容请参照“SIGMA-G5S第一卷第一章3.8.1批量更换推车”
章节。
1403-001
38
OM-1786

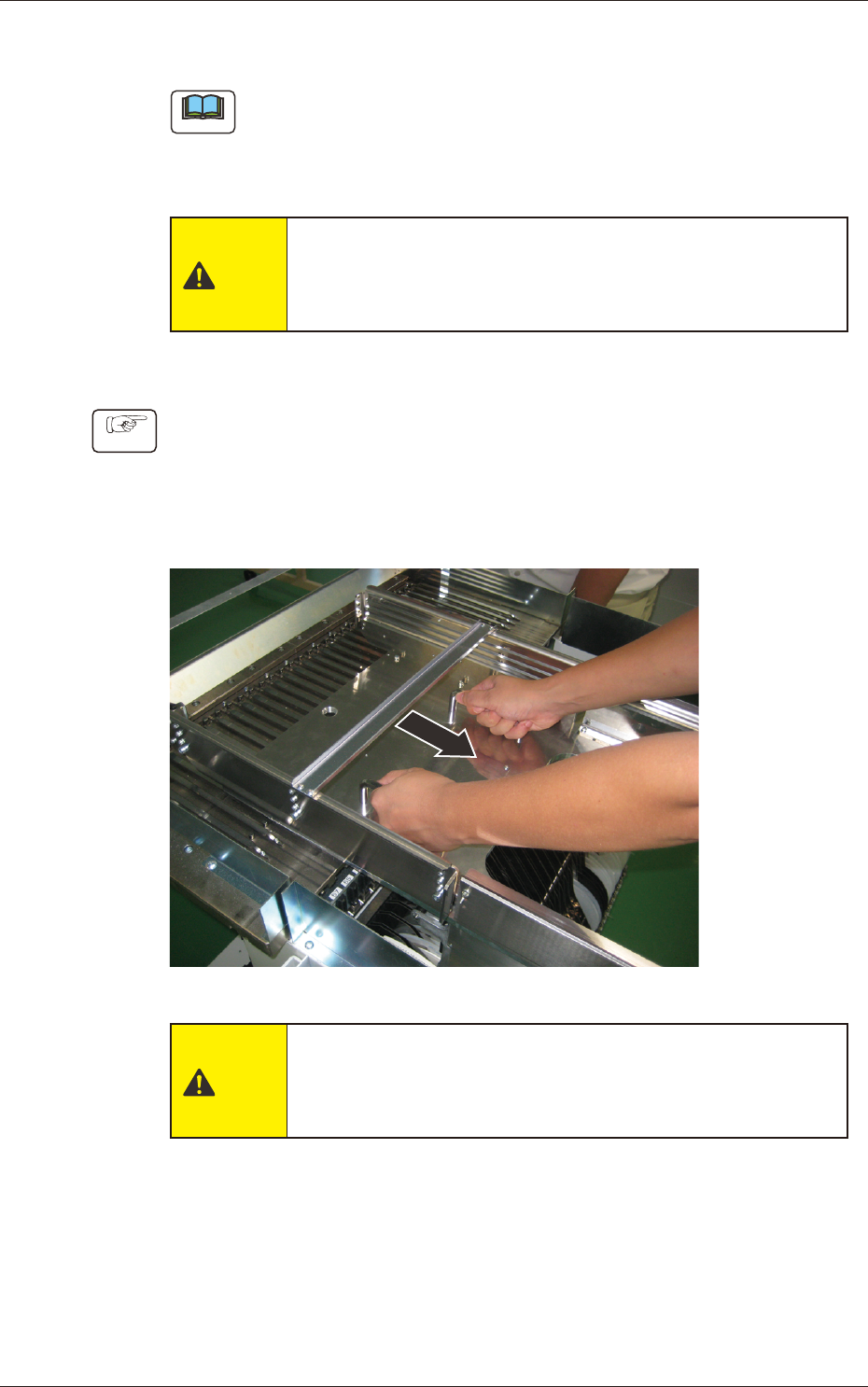

10.2 单程料盘的拆卸步骤
Note
(a)需要事先从装置 (SIGMA-G5S) 拔下送料器批量更换推车。
详细内容请参照
“
SIGMA-G5S第一卷第一章3.8.1批量更换推车
”
章节。
(b)拔下的送料器批量更换推车请锁定小脚轮的制动器 (2 处 )。
注意
•
请确认在送料器批量更换推车上搭载有单程料盘。掉落
时，有可能砸伤脚或损坏单程料盘以及送料器批量更换
推车。
Procedure
(1)全部拆卸 JEDEC 单程料盘上搭载的托盘、料盘元件。
(2)用双手握住单程料盘的手柄。
(3)慢慢向前拔出。
Fig.22
注意
•
请牢牢握住手柄拔出。
掉落时，有可能砸伤脚或损坏单程料盘以及送料器批量
更换推车。
10.2 单程料盘的拆卸步骤
1403-001
