56 OM-1786 13.1 多段供料器阵列更新设定 [2] 多段供料器基准设定 ( 多段供料器阵列基准设定 ) 选择多段供料器阵列基准设定为 “ 右 ” 或 “ 左 ” 。 [3] 多段供料器初始化模式 ( 多段供料器阵列初始化模式 ) 选择多段供料器阵列初始化模式为 “ 标准 ” 、 “ 保持 ” 、 “ 初始化 ” 中的 任意一个。 标准 : 切换生产机种时，多段供料器阵列数据为同一种类、未 使用时继续。 切换为不同的…
55
OM-1786
13.1 多段供料器阵列更新设定
例 : 料盘的状态如 Fig.38 时 ( 在装料盘时 )
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
×:无元件
(已取出)
○:有元件
Fig.38
•
最先吸取元件的位置为 (X:3、Y:2)。
● : 正常吸取。
○ : 残留元件。
斜线: 吸取异常。
选择了“Y方向”时
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
Fig.39
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
选择了“X方向”时
Fig.40
1403-001
56
OM-1786
13.1 多段供料器阵列更新设定
[2] 多段供料器基准设定 ( 多段供料器阵列基准设定 )
选择多段供料器阵列基准设定为
“
右
”
或
“
左
”
。
[3] 多段供料器初始化模式 ( 多段供料器阵列初始化模式 )
选择多段供料器阵列初始化模式为
“
标准
”
、
“
保持
”
、
“
初始化
”
中的
任意一个。
标准 :切换生产机种时，多段供料器阵列数据为同一种类、未
使用时继续。
切换为不同的 ID 时初始化为 (0，0)。
保持 :切换生产机种时，多段供料器阵列数据为同一种类、未
使用时继续。
切换为不同的 ID 时初始化为 (1，1)。
初始化 :将生产机种中使用的多段供料器阵列数据全部初始化为
(1，1)。
取消 :取消上述选择，返回到原来的
“
多段供料器更新设定 ( 多
段供料器阵列更新设定 )
”
界面。
1403-001
58
OM-1786
14. 电路图
1403-001

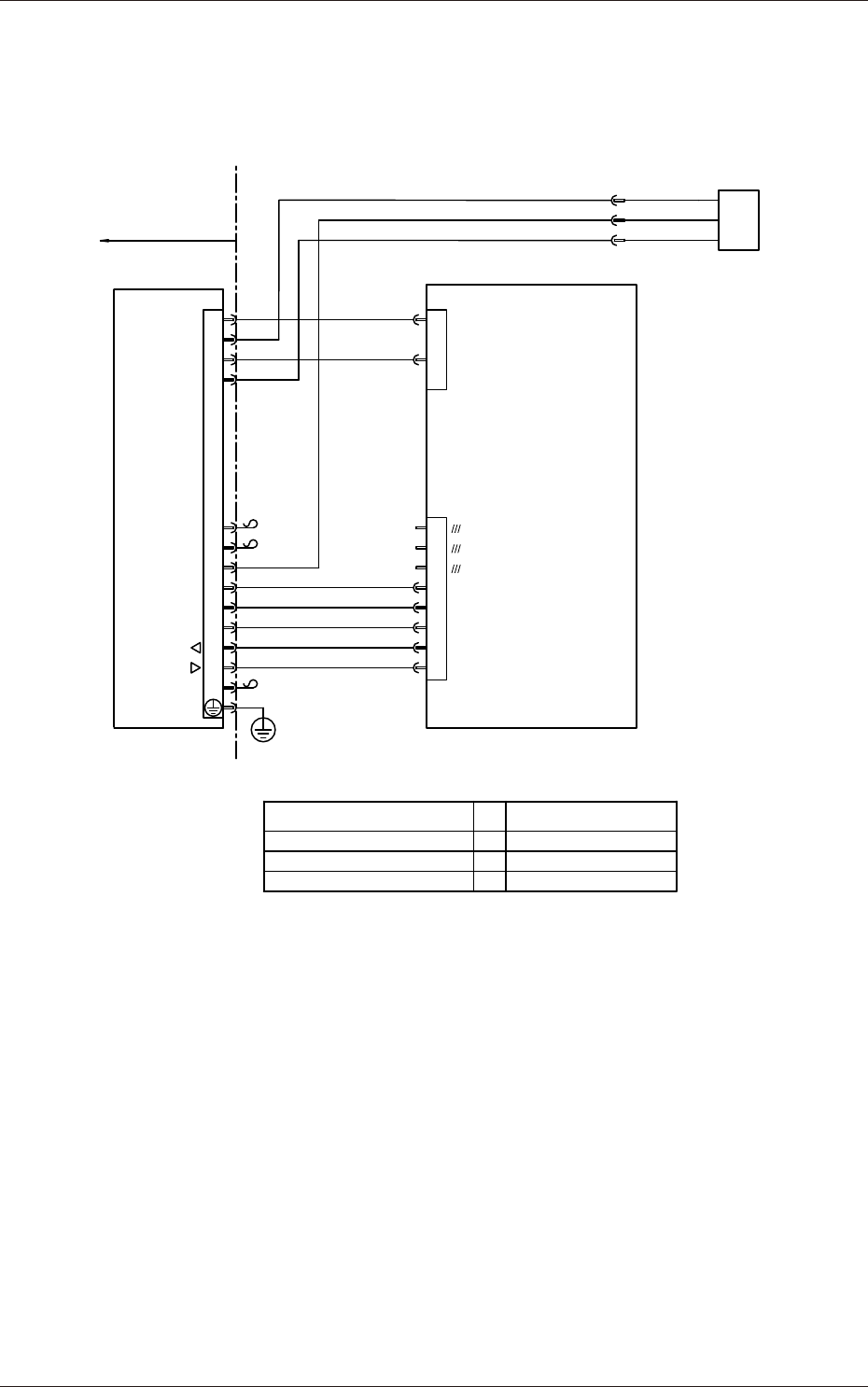

14. 电路图
单程料盘电路图
Feeder Base Side
1+24V
+24V
GND
X01
GND
FG
S.GND
TXD
RXD
2
3
4
5
6
7
8
9
10
11
12
X01
Palette Detection
Communication Ready
Feeder Connection Check
CN6
[OUT]
3
2
1
4
TXD
GND
Connection Check Signal
7
6
5
RXD
8
3
2
1
Connection Check Signal
4
(For Communication
Check
)
[OUT]
X13406
+24V
+24V
GND
GND
Drawer Connector for Feeder
[FB/02/7A]
XPLT
:2
:1
:3
OUT
B-PLT
+
-
BR
BK
BL
Pallet
Detection
A134
Feeder ID
CN5
X13405
E/R (Light Emitted and Received)
E/NR (Light Emitted and Not Received)
1
0
IO Input (Palette Detection)
Drawer X01-7
Photoelectric Sensor
Pallet exist
No Pallet
E/NR (Light Emitted and Not Received)
1
Disconnection, Error of Sensor
[OUT]
[OUT]
