62 OM-1786 Table 4 项 目 内 容 8. 限制条件 用高速安装头吸取下述区域的元件时，对吸取角度有限制。 吸取角度无限制 安装头旋转中心 Y方向可动范围 吸取角度有限制 单位:mm 吸取角度限制范围 :107.2 ～ 136.0mm。 9. 托盘搭载数 1托 盘/ 装置 10.ACV 系统 未对应 11. 装 置 质量 9kg( 不包括托盘、料盘固定磁铁 ) 12. 占有槽数 占有 11 ～ 30 槽的范围。 (1…
61
OM-1786
Table 3
项 目 内 容

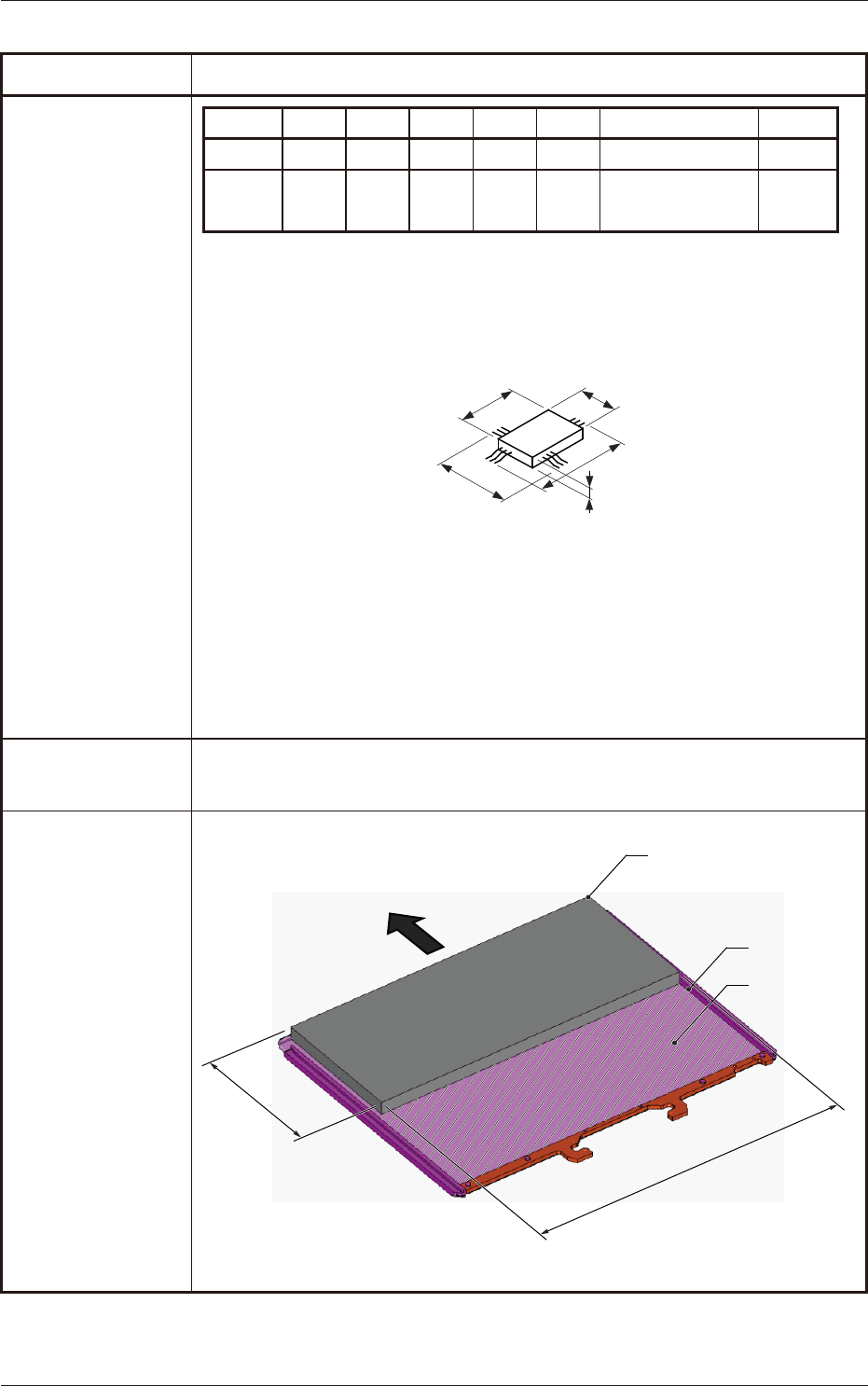

5. 适用元件
a b c d t 引脚顶端厚度 质量
Min. 7 7 5 5 - 0.10 -
Max.
55
注d
55
注d
52 52
25.4
注e
- 20g
适用元件
•
扁平包装集成电路
•
连接器
•
其他类似形状元件
t
a
d
b
c
单位:mm
注 :(a)连接器时，最大可对应 150
×
26mm。
(b)可用选项对应特殊形状元件。
(c)根据机械特性也有不能使用的元件。
(d)元件大小 (a
×
b) 超过 44
×
44mm 时，需要多功能安装头 ( 选
购件 )。
(e)t 超过 12.7mm 时，需要多功能安装头 ( 选购件 )。
6. 搭载品种数 最多9种/1装置(数据上)
但是，各料盘+元件厚度需要在
“
4.适用料盘注 (a)
”
的范围内。
7. 料盘配置 托盘作为标准料盘时，在旋转 180 度的状态下使用。
托盘原点
323
136
托盘
不能设定料盘的范围
传送方向
单位:mm
15. 规 格
1403-001
62
OM-1786
Table 4
项 目 内 容
8. 限制条件 用高速安装头吸取下述区域的元件时，对吸取角度有限制。
吸取角度无限制
安装头旋转中心
Y方向可动范围
吸取角度有限制
单位:mm
吸取角度限制范围 :107.2 ～ 136.0mm。
9. 托盘搭载数 1托盘/装置
10.ACV 系统 未对应
11. 装 置 质量 9kg( 不包括托盘、料盘固定磁铁 )
12. 占有槽数 占有 11 ～ 30 槽的范围。
(1 ～ 10 槽的范围内通常可以搭载送料器。)
13. 使用电源 DC24V( 由 SIGMA-G5S 主机提供 )
14. 标准配件
No. 品 名 元件编号 元件名称 数量
1 托盘 0921G105 GS-MP100 2
2 料盘固定磁铁 09210003 GS-MF100 4
15. 规 格
1403-001
63
OM-1786
