5-2. 选项

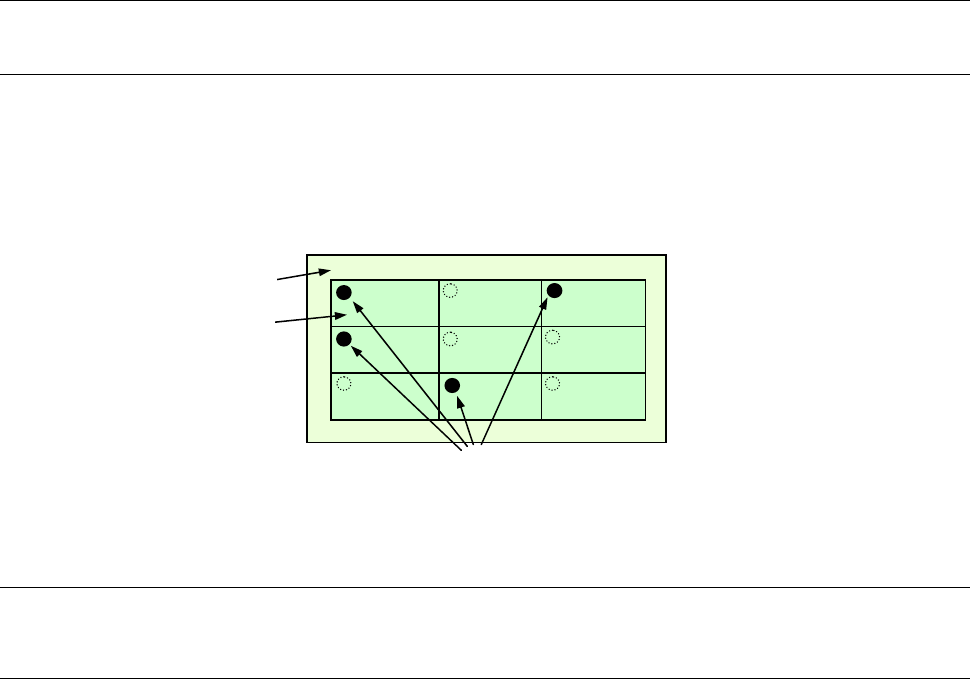

5-2-1. 坏板标记读入器（Bad Mark Reader / BMR工厂出货选项）
使用本功能进行设置后，在多电路基板上读取到各条电路有坏板标记(不良电路)时，可不在该电路上贴
装元件。
标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反差。
基板颜色与标记部位有足够的反射光差时，可切换与基板颜色的明暗反差。
使用本选项时，识别坏板标记的时间比使用标准设备的 OCC 摄像机每一点平均可缩短约 0.1 秒。
5-2-2. 供料器统一更换台方式（工厂出货选项）
可在主机上整批地装卸供料器类，在生产中进行下一次供料器的外部准备，节约准备工作时间。
5-2-3. 不间断运行（工厂出货选项）
在前、后侧装配完全相同的元件进行生产，元件用完时无需中断生产而可连续生产的功能。
生产时只使用基准侧（前侧或后厕）的供料器台架元件。
元件用完时，只从另一侧的供料器台架吸取元件继续生产，因此可在生产进行过程中供给元件。
电路
基板
坏板标记
27
5-2-4. 元件检验（Component Verification System /CVS、工厂出货选项）
是生产之前、或元件用完后生产再开始时检查贴装的元件，用来事先发现元件·极性·供料器安装位
置等错误的功能。最多同时检查 6 个元件。
检查的对象元件如下：
对应元件类型
・
方形芯片
・
叠层陶瓷电容
・
钽芯片电容
・
铝电解电容
・
芯片膜电容
・
2 针脚二极管
检查条件
・
电极有两极，在底面且在对边的元件
・
电极间距离为 10mm 以下的元件
・
外形尺寸为□10.00mm 以下的元件
・
单独测量时，为 0402 以上的元件
・
同时测量时，为 1005 以上的元件
(但，元件尺寸的长边为 0.95mm 以上的)
※二极管仅限一般整流用二极管（发光二极管及稳压二极管除外。）
检查项目如下：
1) 电阻值 测量范围：10Ω～1MΩ 测量精度：±5%
2) 静电容量 测量范围：100pF～100μF 测量精度：±20%
3) 二极管极性 测量范围：正向电压 1.8V 以下 开路电压 0～4.3V
注 1：针对元件允许误差的测量误差
吸嘴 ：
要使用验证功能时，必须要以下的 CVS 专用吸嘴。
标准吸嘴用 ： 500CVS，502CVS，503CVS，504CVS，505CVS
圆筒形芯片用 ： 565(510 的 CVS 用)，566(511 的 CVS 用)
5-2-5. SOT方向检查功能（工厂出货选项）
在生产之前以及元件用完后生产再开始时，把要贴装的三脚 SOT 放在 SOT 方向检查台上，用左 OCC
检查供给角度的功能。
适用元件：
· 元件尺寸 ：1.6mm×□4.0mm
· 电极尺寸 ：长度 0.2mm～1.0mm
宽度 0.1mm～1.0mm
5-2-6. 简易负荷控制（工厂出货选项）
由于吸嘴分配时要进行负荷检查，为吸嘴滑动不良等的故障解析提供了条件。通过在负荷传感器上进
行吸取/贴片动作，可在吸取/贴片时检查挂住元件的冲击负荷。
使用选购项的 6*1 系列、6*2 系列负荷控制吸嘴，可通过推入量（补偿量）和弹簧压力，简便地控制
贴装负荷。此吸嘴可通过更换前端的吸嘴附件对应多种元件。
·负荷区 ：6*1 系吸嘴：98～135ｇ(1.0～1.32N)
6*2 系吸嘴：146～270ｇ(1.43～2.65N)
·精 度 ：±7.5%（2N 以上）±0.15N(2N 以下)
·可在实际吸取、贴片动作的同一瞬间执行真空 ON、OFF，简易测量吸取、贴片时的负荷量。
·可进行负荷属性波形显示。
28
5-2-7. 背面操作单元（工厂出货选项）
主机后侧带有液晶监视器、键盘、鼠标器的操作功能，与前侧作业效率相同。
(带有切换开关，切换前后侧操作)
5-2-8. 供料器位置指示器功能（Feeder Position indicator / FPI 工厂出货选项）
在生产过程中出现元件用完或者发生供料器错误时，用 LED 照明提示供料器的位置，利于操作人员及
时处理，缩短更换时间，提高效率。
5-2-9. 高分辨率摄像机（工厂出货选项）
与可切换反射／透射识别、切换波长（红色、蓝色、绿色）的灯光单元组合，可识别标准摄像机无法
识别的细间距元件（引脚、球形）。
适用元件尺寸
VCS 统一识别 VCS分段识别(只限ICHead)
反射照明 透射照明 反射照明 透射照明
MNVC
最小：1.0×0.5
最大：□20.0
最小：□3.0
最大：□6.0
KE-3020V
最小：□3.0
最大：□24.0
IC Head
KE-3020VR
最小：1.0×0.5
最大：□24.0
最小：□3.0
最大：□24.0
最大：
50×150 (1×3分段时)
□74(2×2分段时)
最大：
24×72(1×3分段时)
□48(2×2分段时)
※超过□20mm时，24mm×11mm也可适用。
(单位:mm)
引脚间距 元件高度 球间距 球径
0.2～2.54
·SC规格：0.08～6.0
·NC规格：0.08～12.0
·HC规格：0.08～20.0
·EC规格：0.08～25.0
0.25～2.0 φ0.10～φ0.63
照明装置
引脚元件反射照明 红色LED同轴照明、下方照明以及侧向照明
区域阵列元件侧向照明 蓝色LED球侧面照明。
透射照明 绿色LED外形透射照明。
※照明的光量可以根据元件进行调整设置。
(单位:mm)
