13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ) 13.2.Feeder verification(DCGZ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 ADCGZ8012 1 SENSOR ｾﾝｻ OT 2 ADCGZ8022 1 SENSOR ｾﾝｻ OT 3 ADCGZ8…
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
10％
A
E
E
E
E
B
C D
F
G
D
F
14
C
A
G
A
D
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
17
10
36
25
11
6
20
7
43
43
7
8
9
10
1
2
6
20
8
5
9
22
10
12
13
26
26
26
25
26
26
24
24
24
39
38
38
38
38
24
26
26
23
23
24
24
26
26
21
27
28
29
27
28
29
21
37
37
37
25
25
19
29
30
31
42
41
42
41
30
31
4
33
40
28
27
29
28
27
16
18
29
34
33
32
28
35
15
27
28
29
30
31
30
3
33
40
31
16
42
41
42
41
14
27
28
29
13 - 6

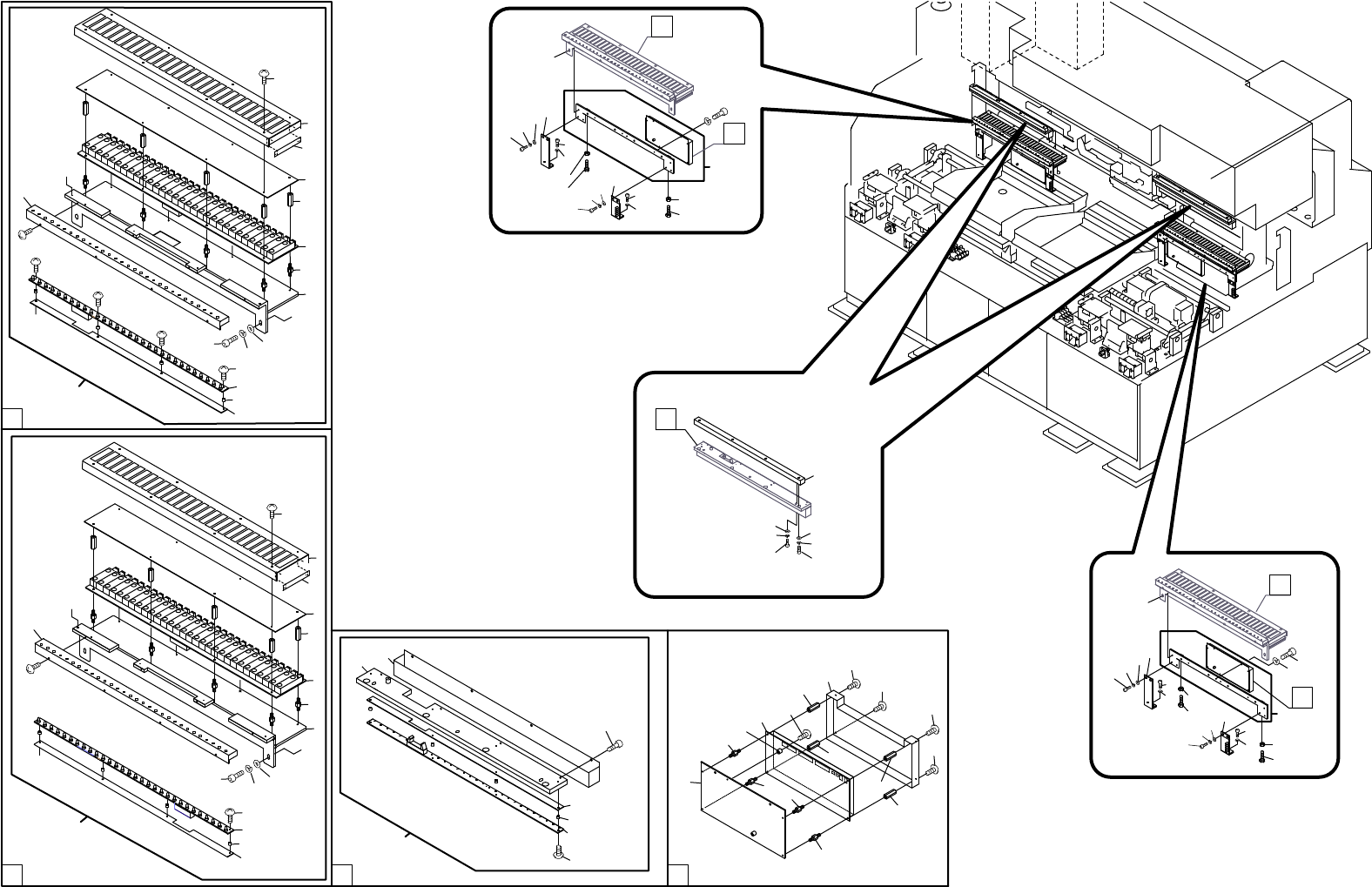

13.2.Feeder verification(DCGZ)
13.2.フィーダベリファイ(DCGZ)
13.2.Feeder verification(DCGZ)
13.2.フィーダベリファイ(DCGZ)
CP-733E,CP-732E PARTS LIST
13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ)
13.2.Feeder verification(DCGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 ADCGZ8012 1 SENSOR ｾﾝｻ OT
2 ADCGZ8022 1 SENSOR ｾﾝｻ OT
3 ADCGZ8032 1 SENSOR ｾﾝｻ OT
4 ADCGZ8042 1 SENSOR ｾﾝｻ OT
5 ADCGZ8051 2 SENSOR ｾﾝｻ OT
6 DCGZ3060 2 COVER ｶﾊﾞｰ FE
7 DCGZ3050 2 COVER, DUSTPROOF ｶﾊﾞｰ 防塵 PL
8 DCGZ3010 2 BKT, SENSOR BKT ｾﾝｻ FE
9 DCGZ3020 2 COVER, PROTECTIVE ｶﾊﾞｰ 保護 FE
10 DCGZ3140 4 PLATE, INSULATING ﾌﾟﾚｰﾄ 絶縁 PL
11 DCGZ3070 2 COVER, PROTECTIVE ｶﾊﾞｰ 保護 FE
12 DCGZ3131 2 PLATE ﾌﾟﾚｰﾄ FE
13 DCGZ3120 2 COVER ｶﾊﾞｰ FE
14 DCGZ3110 2 BKT, SENSOR BKT ｾﾝｻ FE
15 DCGZ3080 1 BKT BKT FE
16 DCGZ3090 2 BKT BKT FE
17 DCGZ3031 2 PLATE ﾌﾟﾚｰﾄ FE
18 DCGZ3041 2 PLATE ﾌﾟﾚｰﾄ AL
19 DCGZ3100 1 BKT BKT FE
20 S40573 2 SENSOR ｾﾝｻ K96-P-FK-S30 ｾﾝｻｷﾊﾞﾝ OT
21 S4057M 3 SENSOR ｾﾝｻ K96-P-FK-L30R LEDｷﾊﾞﾝ OT
22 S4057L 1 SENSOR ｾﾝｻ K96-P-FK-L30L LEDｷﾊﾞﾝ OT
23 S3227H 16 SPACER ｽﾍﾟｰｻ ASB-315 OT
24 S32273 24 SPACER ｽﾍﾟｰｻ ESB-305 OT
25 S3227Z 16 SPACER ｽﾍﾟｰｻ C-305 OT
26 K5170T 32 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M3X6 FE
27 H5299A 12 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12 FE
28 W1023A 20 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5MM FE
29 W1044A 20 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
30 H5322A 5 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15 FE
31 W1024A 5 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6MM FE
32 H5291A 6 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X18 FE
33 W1022A 6 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4MM FE
34 W1043A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
35 H5301A 8 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18 FE
36 H5286A 8 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6 FE
37 S5171D 16 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M3X12 FE
CP-733E,CP-732E PARTS LIST
13 - 7
13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ)
13.2.Feeder verification(DCGZ)
13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ)
13.2.Feeder verification(DCGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
38 K3227L 8 SPACER ｽﾍﾟｰｻ ASB-319 OT
39 S4057X 2 SENSOR ｾﾝｻ K96-P-FK-R30 通信ｷﾊﾞﾝ OT
40 H5288A 4 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10 FE
41 H5179G 4 BOLT, HEX ﾎﾞﾙﾄ 六角 M5X50 ｾﾞﾝﾈｼﾞ FE
42 N1082A 4 NUT, HEX ﾅｯﾄ 六角 M5 P=0.8 FE
43 DCGZ3150 2 TAPE ﾃｰﾌﾟ . OT .
CP-733E,CP-732E PARTS LIST
13 - 8
