15.第2,8,10ｽﾃｰｼｮﾝ(Pθ,Fθ,Rθ)(DGGQ) 15.Station 2 ,8,10(Pθ,Fθ,Rθ)(DGGQ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 90 DCWM0230 1 NAMEPLATE 銘板 PL 91 DCWM0430 1 NAMEPL…

100%1 / 257
15.第2,8,10ｽﾃｰｼｮﾝ(Pθ,Fθ,Rθ)(DGGQ)
15.Station 2 ,8,10(Pθ,Fθ,Rθ)(DGGQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
45 N4037A 6
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M5X8L FE
46 W1008T 3
WASHER, TOOTHED CONICAL
ﾜｯｼｬ ぎざ付き皿     
WW-12 FE
47 S4054W 2
SENSOR, FIBER
ｾﾝｻ ﾌｧｲﾊﾞ HPF-S052-A(1M) OT
48 A1042T 2
AMPLIFIER
ｱﾝﾌﾟ HPX-T1 OT
49 A5043T 2
RETAINER, RAIL
押え ﾚｰﾙ        
PFP-M OT
50 H4287T 2
BEARING, SLIDE
ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ LM05UU OT
51 S31208 1 SW, PHOTOELECTRIC SW 光電 EE-SX772A OT
52 N4019A 3
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M3X4L FE
53 DCPQ0160 3 SPRING ｽﾌﾟﾘﾝｸﾞ FE
54 DCPQ0210 1 BKT BKT FE
55 DCPQ0221 1 BRAKE ﾌﾞﾚｰｷ FE
56 DCPQ0231 1 BKT, SENSOR BKT ｾﾝｻ FE
59 DCPQ0171 3 HOLDER ﾎﾙﾀﾞ FE
62 SAM6474 3 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ OT
63 DCPQ0300 1 BKT BKT FE
64 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L FE
65 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L FE
66 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
68 H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X20L FE
69 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L FE
70 H5329A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X35L FE
71 H5333A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X60L FE
72 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
73 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
74 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
75 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
76 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
77 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
78 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L FE
79 W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H FE
80 K5255A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X4L FE
81 K5255T
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X6L FE
82 K52565
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X6L FE
83 N1076A
NUT, HEX
ﾅｯﾄ 六角         
M3 P=0.5 FE
84 K5174E SCREW, C/R PAN 小ﾈｼﾞ十穴鍋 M4X6L FE
85 DCPQ0280 3 BKT BKT FE
86 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿       M-5-L FE
87 ADCPQ8013 1 SHAFT ｼｬﾌﾄ 2st OT
88 ADPCQ8023 2 SHAFT ｼｬﾌﾄ 8,10st OT
89 DCWM0010 1 SEAL ｼｰﾙ PL
CP-733E,CP-732E PARTS LIST
15 - 4
15.第2,8,10ｽﾃｰｼｮﾝ(Pθ,Fθ,Rθ)(DGGQ)
15.Station 2 ,8,10(Pθ,Fθ,Rθ)(DGGQ)
15.第2,8,10ｽﾃｰｼｮﾝ(Pθ,Fθ,Rθ)(DGGQ)
15.Station 2 ,8,10(Pθ,Fθ,Rθ)(DGGQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
90 DCWM0230 1 NAMEPLATE 銘板 PL
91 DCWM0430 1 NAMEPLATE 銘板 PL
92 DCWM0630 1 NAMEPLATE 銘板 ･ PL .
CP-733E,CP-732E PARTS LIST
15 - 5
15.第2,8,10ｽﾃｰｼｮﾝ(Pθ,Fθ,Rθ)(DGGQ)
15.Station 2 ,8,10(Pθ,Fθ,Rθ)(DGGQ)
16.第3ステーション(位置決めクラッチ)(DCPP)
16.Station 3(Positioning clutch)(DCPP)

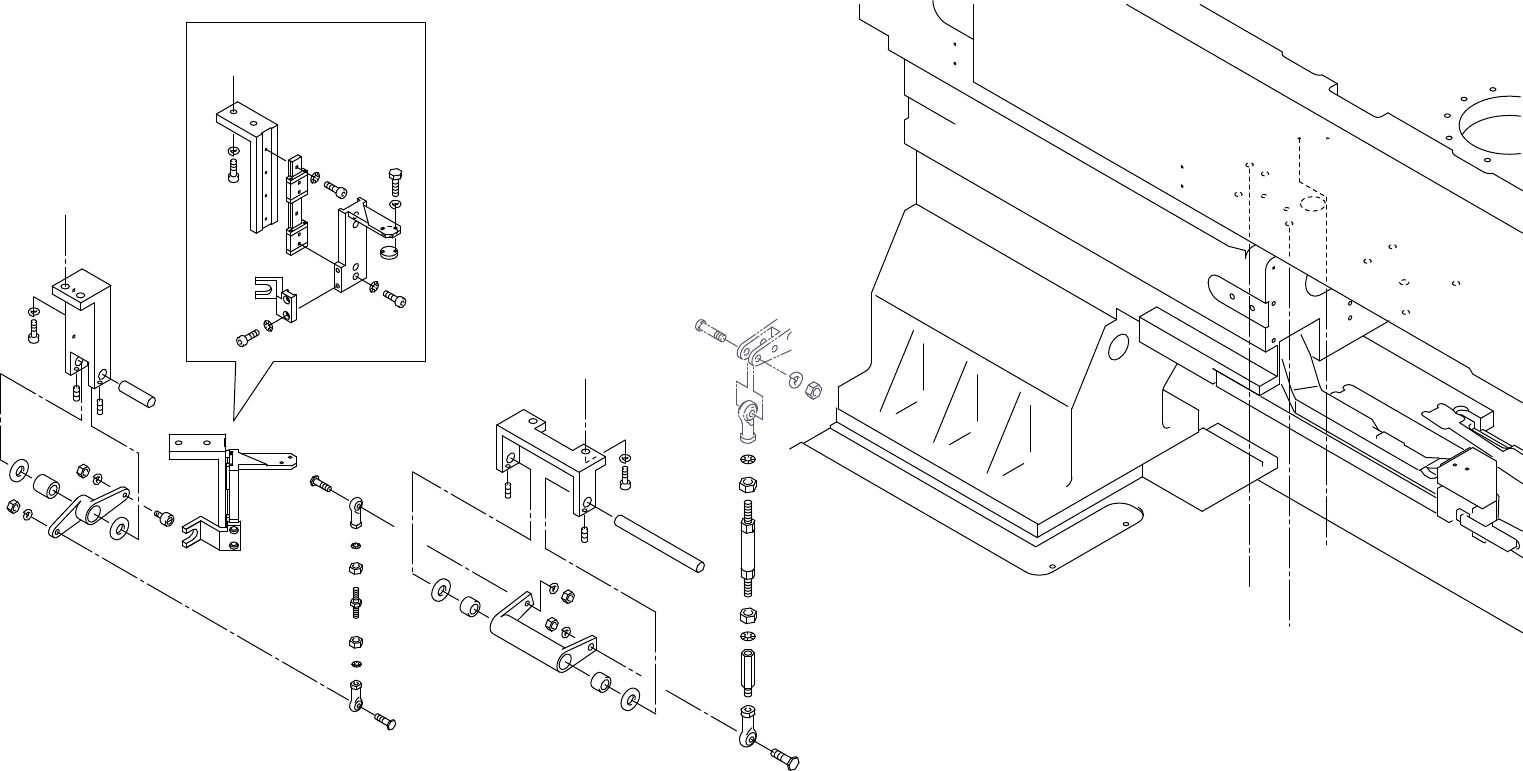

16.第3ステーション(位置決めクラッチ)(DCPP)
16.Station 3(Positioning clutch)(DCPP)
16 - 1
CP-733E,CP-732E PARTS LIST
Ref.33-7
X6
45
42
27
45
32
35
41
34
35
42
44
26
41
44
36
28
31
34
43
29
37
38
30
35
32
39
39
39
39
33
40
34
41
C
2
25
C
4
17
3
5
18
13
19
15
15
10
14
1
6
12
12
21
16
20
15
22
22
15
11
24
8
9
A
A
7
B
B
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
0.5 1 2
