17.第5ｽﾃｰｼｮﾝ(画像処理)(DCGC) 17.Station 5(Vision processing)(DCGC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 注1.(仕様選択部品)DCPK0370(t=0.6),DCPK0380(t=0.7),DCPK0390(t=0.…

100%1 / 257
17.第5ｽﾃｰｼｮﾝ(画像処理)(DCGC)
17.Station 5(Vision processing)(DCGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
42 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L FE
43 H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X20L FE
44 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L FE
45 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
46 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
47 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
48 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
49 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L FE
50 DCGC0280 1 BOX BOX FE
51 DCGC0451 1 COVER, UPPER ｶﾊﾞｰ 上 FE
52 DCGC0461 1 COVER 蓋 FE
53 H3165A 4 PLUNGER, BALL ﾌﾟﾗﾝｼﾞｬﾎﾞｰﾙ BST-4 OT
54 K1141H 2 GUARD, FIN ｶﾞｰﾄﾞﾌｨﾝ 109-018 OT
55 K5584A 6 SCREW 小ﾈｼﾞ TL-181-5-1395(M4X10) OT
56 W10022 6 WASHER ﾜｯｼｬ TL-182-2-1412(φ4.2) OT
58 H5303A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X22L FE
60 K5204A SCREW, C/R PAN 小ﾈｼﾞ ﾄﾗｽ M3X8L FE
61 W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L FE
62 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
63 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
64 DCPK0360 1 SHIM ｼﾑ t=0.5 注1. Note.1 FE
65 DCPK0471 1 SHIM ｼﾑ t=0.5 注2. Note.2 FE
66 N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8 FE
67 DCGC0500 1 GUIDE ｶﾞｲﾄﾞ XNo.279∼ FE
69 H5288A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10 FE
70 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
71 H5283A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X40L FE
74 H5322A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L FE
75 H5275A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L FE
81 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
86 K5255T SCREW, HEX SOCKET BUTTON 小ﾈｼ 六角穴ﾎﾞﾀﾝ M3X6L . FE .
CP-733E,CP-732E PARTS LIST
17 - 4
17.第5ｽﾃｰｼｮﾝ(画像処理)(DCGC)
17.Station 5(Vision processing)(DCGC)
17.第5ｽﾃｰｼｮﾝ(画像処理)(DCGC)
17.Station 5(Vision processing)(DCGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
注1.(仕様選択部品)DCPK0370(t=0.6),DCPK0380(t=0.7),DCPK0390(t=0.8),DCPK0400(t=0.9),DCPK0410(t=1.0),DCPK0420(t=1.1),
DCPK0430(t=1.2),DCPK0440(t=1.3),DCPK0450(t=1.4),DCPK0460(t=1.5)
Note.1:(Cspecified part selection)DCPK0370(t=0.6),DCPK0380(t=0.7),DCPK0390(t=0.8),DCPK0400(t=0.9),DCPK0410(t=1.0),DCPK0420(t=1.1)
DCPK0430(t=1.2),DCPK0440(t=1.3),DCPK0450(t=1.4),DCPK0460(t=1.5)
注2.(仕様選択部品)DCPK0481(t=0.6),DCPK0491(t=0.7),DCPK0501(t=0.8),DCPK0511(t=0.9),DCPK0521(t=1.0),DCPK0531(t=1.1),
DCPK0541(t=1.2),DCPK0551(t=1.3),DCPK0561(t=1.4),DCPK0571(t=1.5)
Note.2:(Cspecified part selection)DCPK0481(t=0.6),DCPK0491(t=0.7),DCPK0501(t=0.8),DCPK0511(t=0.9),DCPK0521(t=1.0),DCPK0531(t=1.1)
DCPK0541(t=1.2),DCPK0551(t=1.3),DCPK0561(t=1.4),DCPK0571(t=1.5)
CP-733E,CP-732E PARTS LIST
17 - 5
17.第5ｽﾃｰｼｮﾝ(画像処理)(DCGC)
17.Station 5(Vision processing)(DCGC)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
20%
1.5%
1.5%
125
90
91
92
127
126
93
89
111
111
113
113
112
112
96
95
94
110
105
109
129
130
128
85
86
87
88
102
103
104
107
101
131
131
131
131
131
131
107
100
100
4
6
5
33
37
3
65
65
41
3
38
20
A
A
1
7
24
26
25
9
11
11
10
10
8
23
64
13
66
36
16
15
14
2
56
56
57
57
55
55
22
21
12
11
42
45
47
46
43
44
17
53
19
67
29
28
27
30
18
51
48
50
49
39
31
32
59
60
34
35
62
61
58
40
63
52
54
132
106
106
97
98
99
83
84
116
122
114
121
124
123
117
115
119
120
118
73
74
75
77
78
70
71
69
72
82
76
68
133

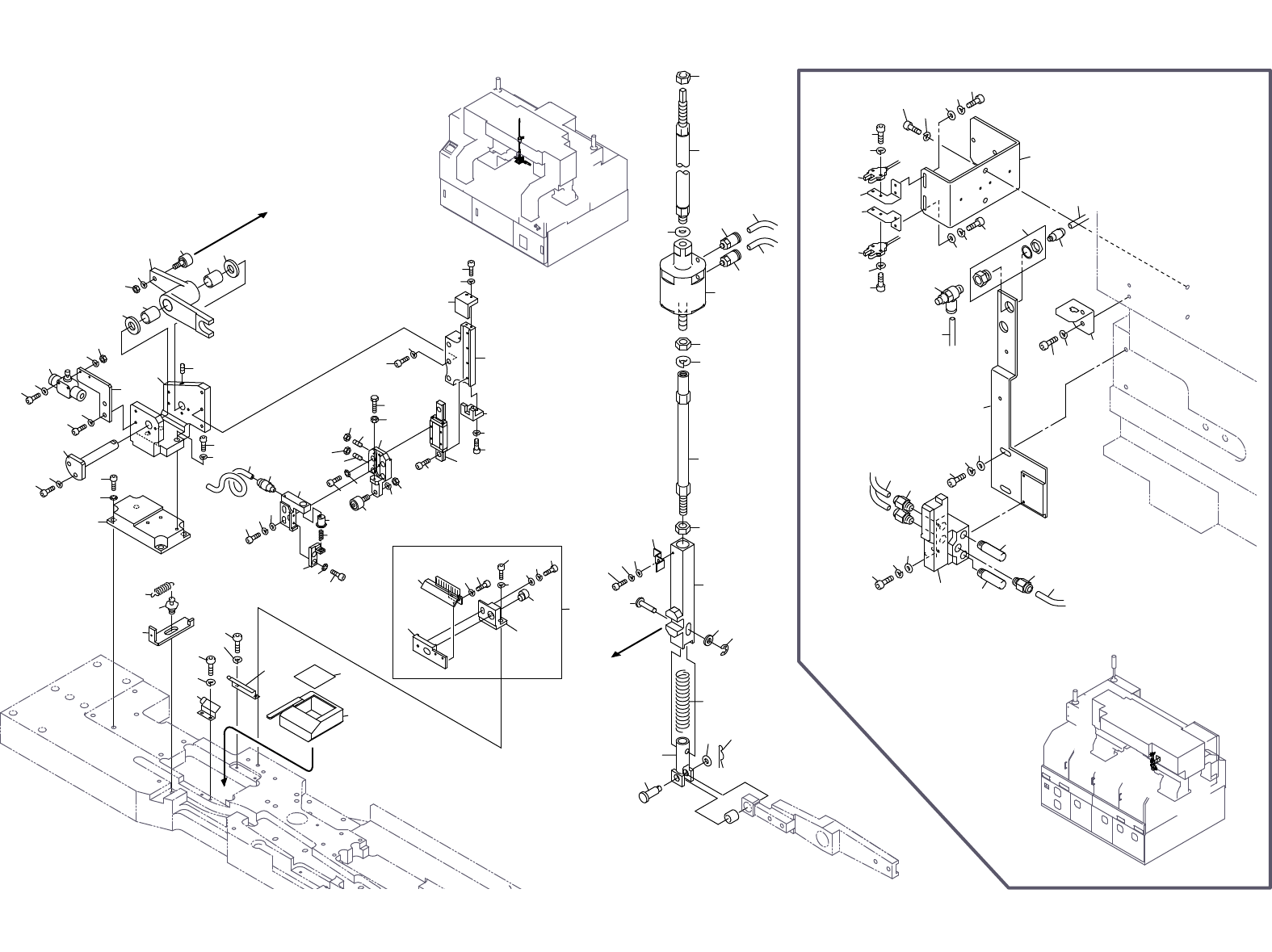

18.Station 13(Parts eject)(DCPU)
18.第13ステーション(NGパーツ排出)(DCPU)
18.Station 13(Parts eject)(DCPU)
18.第13ステーション(NGパーツ排出)(DCPU)
18 - 1
CP-733E,CP-732E PARTS LIST
