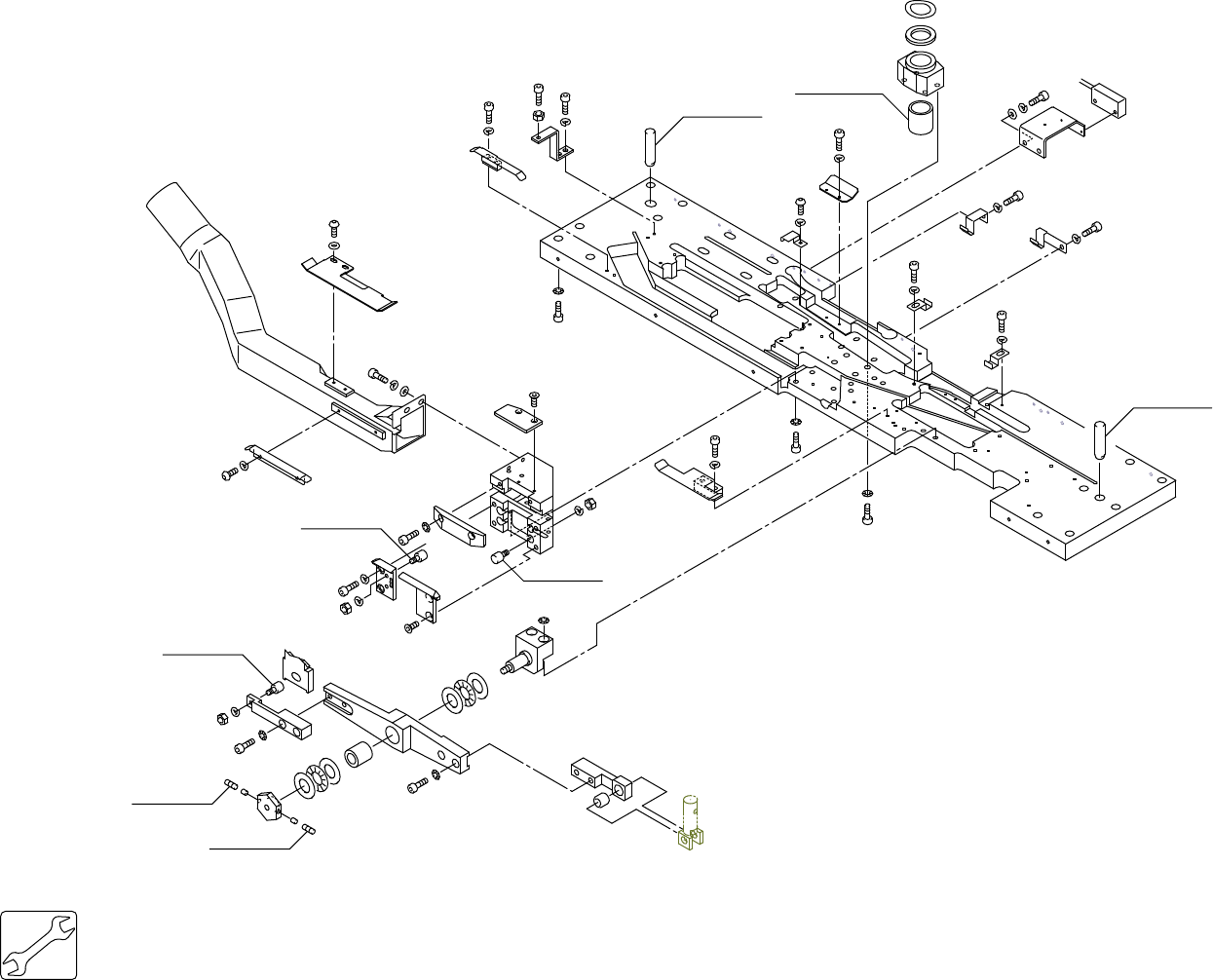

18.第13ｽﾃｰｼｮﾝ(NGﾊﾟｰﾂ排出)(DCPK)
18.Station 13(Parts eject)(DCPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Material
115 DCPU0220 1
RETAINER 押え FE
116 H5274A 2
BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴
M03×006
FE
117 W1021A 2
WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ
3M/M
FE
118 DCPU0230 1
RETAINER 押え FE
119 H5274A 2
BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴
M03×006
FE
120 W1021A 2
WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ
3M/M
FE
121 DCPU0240 1
PLATE ﾌﾟﾚｰﾄ FE
122 DCPU0310 1
SHEET, RUBBER
ｼｰﾄ ｺﾞﾑ
PL
123 MPK0294 1
PIN
ﾋﾟﾝ
FE
124 MPK0300 1
SPRING
ｽﾌﾟﾘﾝｸﾞ
FE
125 DCWZ0220 1 BKT BKT FE
126 H5300A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
127 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
128 DCWZ0050 1 PLATE ﾌﾟﾚｰﾄ FE
129 H5287A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L FE
130 W1022A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
131 T2063A 1 TUBE ﾁｭｰﾌﾞ TU0604B-20 OT
132 H4403A 1
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA 810Z FE
CP-733E,CP-732E PARTS LIST
18 - 6
18.第13ｽﾃｰｼｮﾝ(NGﾊﾟｰﾂ排出)(DCPK)
18.Station 13(Parts eject)(DCPK)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
47
57
14
23
25
62
逆流れ
Right-to-left board frow
22
25
26
35
51
24
21
29
52
52
55
52
52
52
52
41
40
40
40
40
40
34
35
51
23
52
41
1
60
43
2
51
36
31
43
56
15
52
43
4
39
50
59
55
52
42
33
38
54
27
28
51
35
60
52
3
17
7
48
17
41
56
5
6
57
45
52
61
32
58
49
10
18
19
19
20
19
18
19
12
44
13
13
44
57
46
8
9
17
52
61
57
67
66
65
63
64
19 - 1

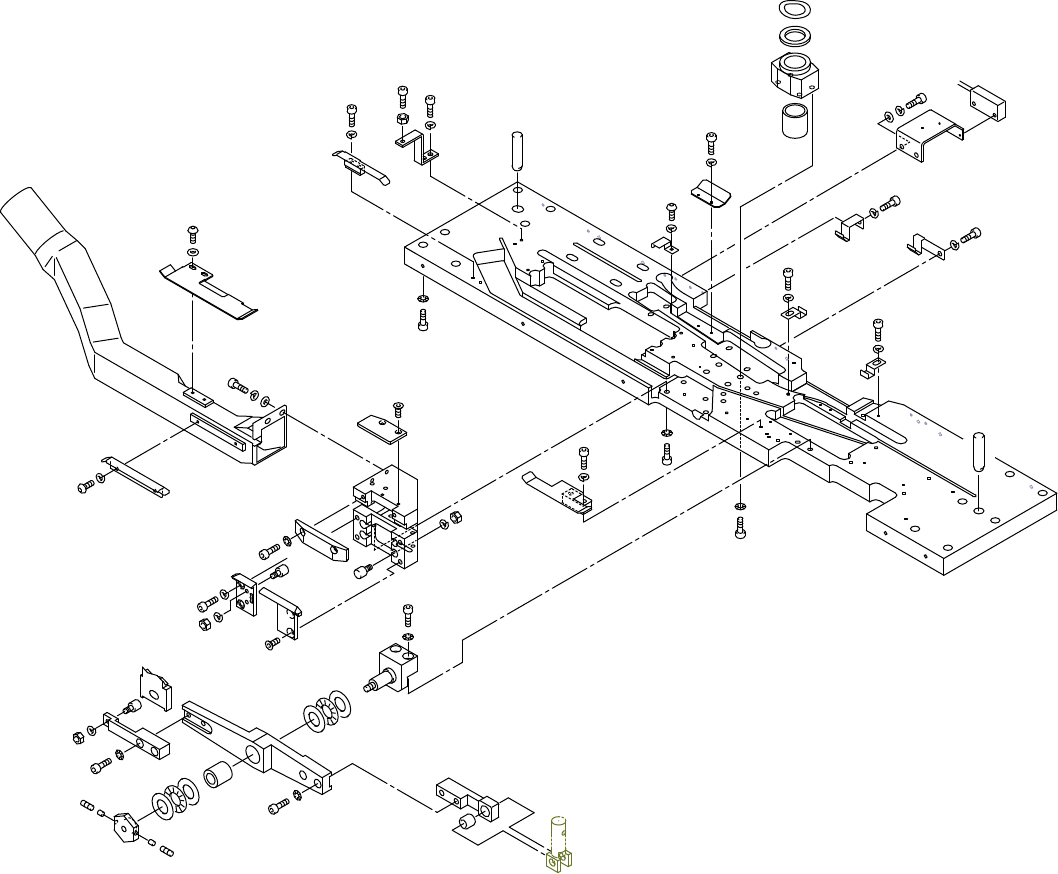

19.Waste tape cutter(DCPK)
19.残テープカッタ(DCPK)
19.Waste tape cutter(DCPK)
19.残テープカッタ(DCPK)
x5.5
CP-733E,CP-732E PARTS LIST
逆流れのセンサ見えなくしてある(ctr＋Ｙで)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
19 - 2
19.Waste tape cutter(DCPK)
19.残テープカッタ(DCPK)
19.Waste tape cutter(DCPK)
19.残テープカッタ(DCPK)
x5.5
CP-733E,CP-732E PARTS LIST
逆流れのセンサ見えなくしてある(ctr＋Ｙで)
LOCTITE601
LOCTITE7649
LOCTITE601
LOCTITE601
2.45N･m
LOCTITE222
2.45N･m
LOCTITE262
2.45N･m
LOCTITE262
LOCTITE222
LOCTITE222
