CP-733E-03 - 第210页
31.2.本体(DCAB) 31.2.Body(DCAB) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 DCAB0330 2 BKT, JOINT BKT ｼﾞｮｲﾝﾄ Option FE 2 DCAB0340 2 BKT, JOINT BKT ｼﾞｮｲﾝﾄ Option F…
F
G
I
K
L
0.5 1 2 10
x25
A
E
H
J
5%
11
11
13
13
8
9
1
11
13
8
2
4
14
14
12
12
7
10
11
13
8
2
3
14
12
7
1
11
13
8
11
13
9
3
14
12
7
14
12
14
12
7
10
4
J
E
F
G
L
K
I
H
31 - 5

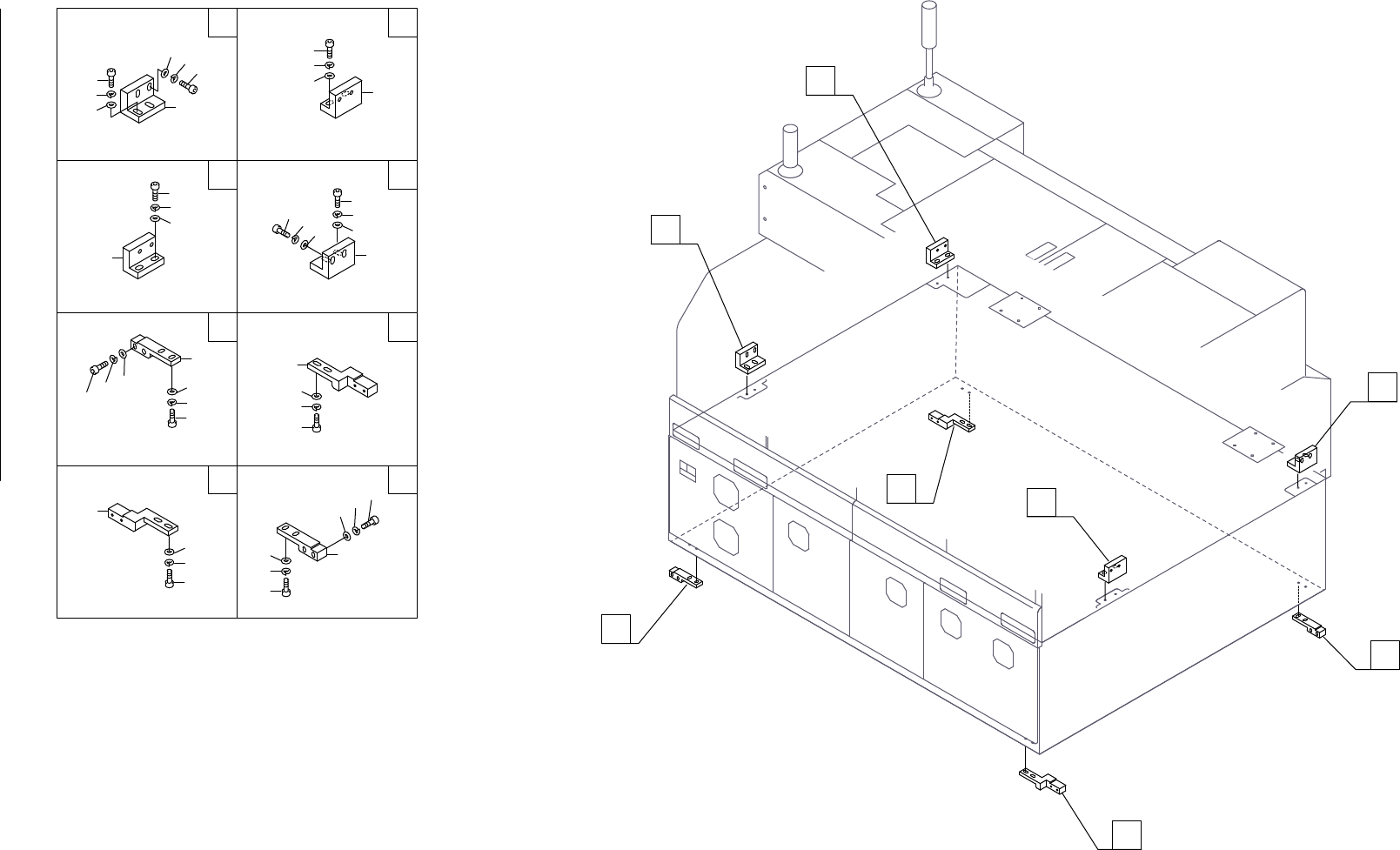

31.2.Body(DCAB)
31.2.本体(DCAB)
31.2.Body(DCAB)
31.2.本体(DCAB)
CP-733E,CP-732E PARTS LIST
31.2.本体(DCAB)
31.2.Body(DCAB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DCAB0330 2 BKT, JOINT BKT ｼﾞｮｲﾝﾄ Option FE
2 DCAB0340 2 BKT, JOINT BKT ｼﾞｮｲﾝﾄ Option FE
3 DGAB0350 2 BKT, JOINT BKT ｼﾞｮｲﾝﾄ Option FE
4 DGAB0360 2 BKT, JOINT BKT ｼﾞｮｲﾝﾄ Option FE
7 H5362A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M10X035 FE
8 H5392A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M12X045 FE
9 H5395A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M12X050 FE
10 H5367A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M10X060 FE
11 W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M FE
12 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M FE
13 W1048A WASHER, FLAT ﾜｯｼｬ 平 4W-12 FE
14 W1047A WASHER, FLAT ﾜｯｼｬ 平 4W-10 FE .
CP-733E,CP-732E PARTS LIST
31 - 6
31.2.本体(DCAB)
31.2.Body(DCAB)
