13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ) 13.2.Feeder verification(DCGZ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 38 K3227L 8 SPACER ｽﾍﾟｰｻ ASB-319 OT 39 S4057X 2 SENSOR ｾﾝｻ K96-P…
13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ)
13.2.Feeder verification(DCGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 ADCGZ8012 1 SENSOR ｾﾝｻ OT
2 ADCGZ8022 1 SENSOR ｾﾝｻ OT
3 ADCGZ8032 1 SENSOR ｾﾝｻ OT
4 ADCGZ8042 1 SENSOR ｾﾝｻ OT
5 ADCGZ8051 2 SENSOR ｾﾝｻ OT
6 DCGZ3060 2 COVER ｶﾊﾞｰ FE
7 DCGZ3050 2 COVER, DUSTPROOF ｶﾊﾞｰ 防塵 PL
8 DCGZ3010 2 BKT, SENSOR BKT ｾﾝｻ FE
9 DCGZ3020 2 COVER, PROTECTIVE ｶﾊﾞｰ 保護 FE
10 DCGZ3140 4 PLATE, INSULATING ﾌﾟﾚｰﾄ 絶縁 PL
11 DCGZ3070 2 COVER, PROTECTIVE ｶﾊﾞｰ 保護 FE
12 DCGZ3131 2 PLATE ﾌﾟﾚｰﾄ FE
13 DCGZ3120 2 COVER ｶﾊﾞｰ FE
14 DCGZ3110 2 BKT, SENSOR BKT ｾﾝｻ FE
15 DCGZ3080 1 BKT BKT FE
16 DCGZ3090 2 BKT BKT FE
17 DCGZ3031 2 PLATE ﾌﾟﾚｰﾄ FE
18 DCGZ3041 2 PLATE ﾌﾟﾚｰﾄ AL
19 DCGZ3100 1 BKT BKT FE
20 S40573 2 SENSOR ｾﾝｻ K96-P-FK-S30 ｾﾝｻｷﾊﾞﾝ OT
21 S4057M 3 SENSOR ｾﾝｻ K96-P-FK-L30R LEDｷﾊﾞﾝ OT
22 S4057L 1 SENSOR ｾﾝｻ K96-P-FK-L30L LEDｷﾊﾞﾝ OT
23 S3227H 16 SPACER ｽﾍﾟｰｻ ASB-315 OT
24 S32273 24 SPACER ｽﾍﾟｰｻ ESB-305 OT
25 S3227Z 16 SPACER ｽﾍﾟｰｻ C-305 OT
26 K5170T 32 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M3X6 FE
27 H5299A 12 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12 FE
28 W1023A 20 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5MM FE
29 W1044A 20 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
30 H5322A 5 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15 FE
31 W1024A 5 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6MM FE
32 H5291A 6 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X18 FE
33 W1022A 6 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4MM FE
34 W1043A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
35 H5301A 8 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18 FE
36 H5286A 8 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6 FE
37 S5171D 16 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M3X12 FE
CP-733E,CP-732E PARTS LIST
13 - 7
13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ)
13.2.Feeder verification(DCGZ)
13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ)
13.2.Feeder verification(DCGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
38 K3227L 8 SPACER ｽﾍﾟｰｻ ASB-319 OT
39 S4057X 2 SENSOR ｾﾝｻ K96-P-FK-R30 通信ｷﾊﾞﾝ OT
40 H5288A 4 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10 FE
41 H5179G 4 BOLT, HEX ﾎﾞﾙﾄ 六角 M5X50 ｾﾞﾝﾈｼﾞ FE
42 N1082A 4 NUT, HEX ﾅｯﾄ 六角 M5 P=0.8 FE
43 DCGZ3150 2 TAPE ﾃｰﾌﾟ . OT .
CP-733E,CP-732E PARTS LIST
13 - 8
13.2.ﾌｨｰﾀﾞﾍﾞﾘﾌｧｲ(DCGZ)
13.2.Feeder verification(DCGZ)
C
51
C
Ref.P13-1

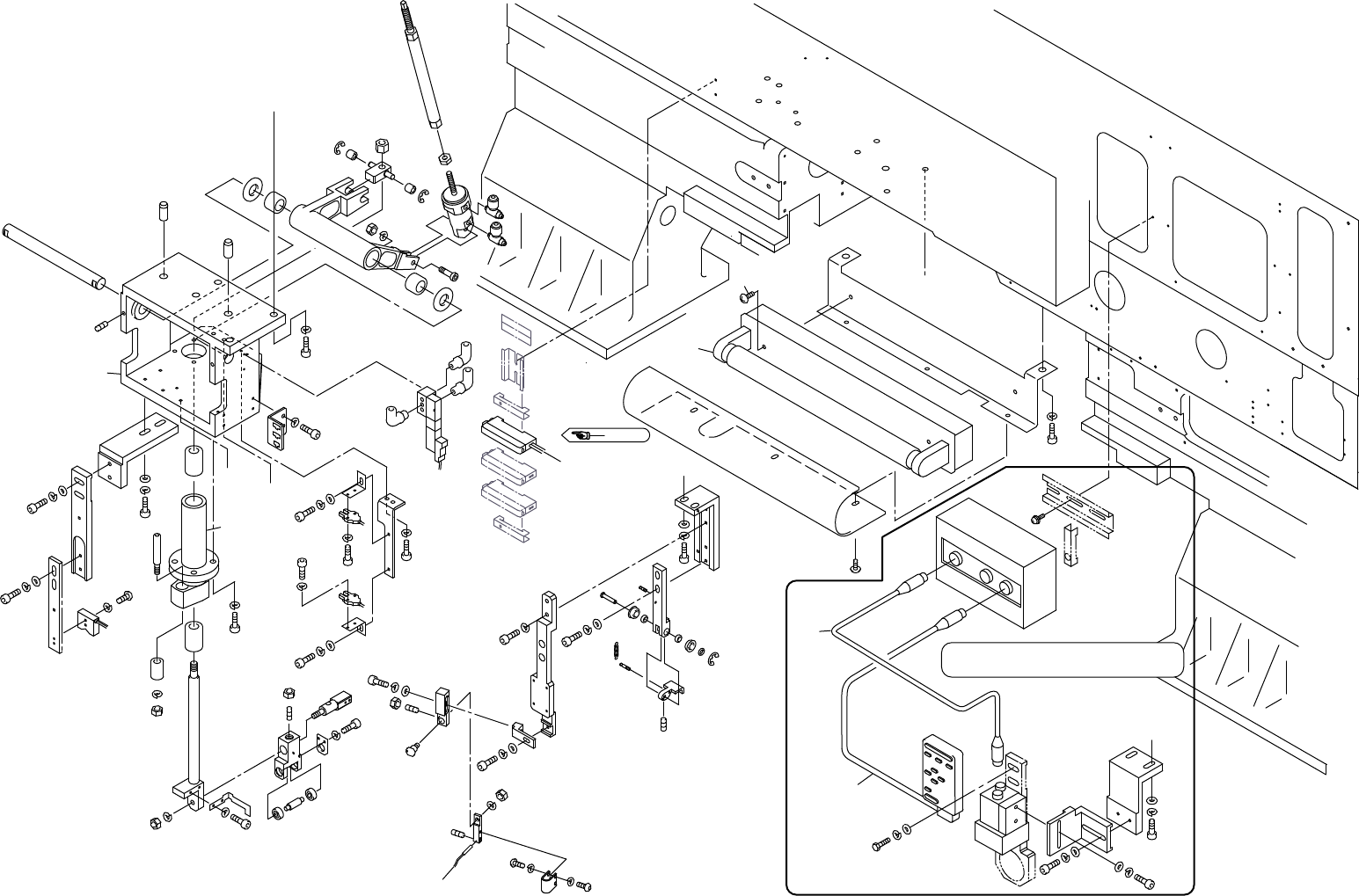

二次元バーコードカメラオプション
2-D Barcode Camera(Option)
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
139
26
x6
87
69
89
71
88
87
103
86
102
85
84
69
62
79
71
79
67
72
59
68
69
61
59
68
75
69
62
58
68
54
54
55
37
17
17
3
9
9
41
41
64
70
76
8
83
68
49
63
69
75
64
64
75
69
101
70
76
70
76
25
65
70
76
100
70
76
97
98
99
96
95
93
94
75
13
12
10
11
5
46
46
59
68
30
27
79
71
29
28
45
80
79
71
44
47
66
71
26
47
18
16
48
48
43
43
53
53
4
24
50
22
42
22
42
2
1
63
69
B
A
A
A
A
B
D
D
B
40
15
63
75
69
33
31
52
20
19
21
39
38
39
21
32
6
66
71
77
23
91
81
56
82
70
78
57
74
68
60
75
69
61
34
36
35
14
90
68
68
92
92
14 - 1
14.Station 1(Parts pick up)(DCPL)
14.第1ステーション(パーツ吸着)(DCPL)
14.Station 1(Parts pick up)(DCPL)
14.第1ステーション(パーツ吸着)(DCPL)
CP-733E,CP-732E PARTS LIST
