14.第1ｽﾃｰｼｮﾝ(ﾊﾟｰﾂ吸着) Station(DCPL)
14.(Parts pick up)(DCPL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
39 H4444A 2
ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ LF-940ZZ OT
40 N4020T 1 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止ﾒ M3X5L FE
41 S40441 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX770 OT
42 H4390T 2
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA1515Z OT
43 S1023A 2
ｻｰｸﾘｯﾌﾟ ST-EW-5 OT
44 H4432A 1
ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LM8UU OT
45 H3167A 1
ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-10 OT
46 H41148 2
ﾍﾞｱﾘﾝｸﾞ R-1450ZZ OT
47 H4291T 2
ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ LM12UU OT
48 H4401A 2
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA69Z OT
49 S3130A 1
SW 光電          
PS-47 OT
50 WPL0390 1 PIN ﾋﾟﾝ OT
51 A10627 1 AMPLIFIER, SENSOR ｱﾝﾌﾟ ｾﾝｻ PS-T2 OT
52 DCPL0190 1 JAW 爪 FE
53 K5332A 2
ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SS4-M5A OT
54 A4144A 2 ELBOW ｴﾙﾎﾞ EL4-M5-M OT
55 Y3079N 1 ELBOW ｴﾙﾎﾞ KQ2L06-M5 OT
56 H3007H 1 FIBER UNIT ﾌｧｲﾊﾞﾕﾆｯﾄ FU-59(2000) OT
57 H3165A 1
ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-4 OT
58 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L FE
59 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L FE
60 H5280A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 3X20L FE
61 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L FE
62 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L FE
63 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L FE
64 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L FE
65 H5303A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X22L FE
66 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L FE
67 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L FE
68 W1021A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
69 W1022A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
70 W1023A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
71 W1024A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
72 W1025A
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
73 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
74 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
75 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
CP-733E,CP-732E PARTS LIST
14 - 4
14.第1ｽﾃｰｼｮﾝ(ﾊﾟｰﾂ吸着) Station(DCPL)
14.(Parts pick up)(DCPL)
14.第1ｽﾃｰｼｮﾝ(ﾊﾟｰﾂ吸着) Station(DCPL)
14.(Parts pick up)(DCPL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
76 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
77 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
78 N4016A
ﾈｼﾞ 六角穴止め       
M2X2L FE
79 N1085A
ﾅｯﾄ 六角         
M6 P=1.0 FE
80 N1092A
ﾅｯﾄ 六角         
M10 P=1.5 FE
81 N1081T
ﾅｯﾄ 六角         
M4 3ｼｭ FE
82 N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8 FE
83 K51780
小ﾈｼﾞ 十穴鍋        
M3X18L FE
84 DCPA1690 1 BKT BKT FE
85 S2010K (1) ILLUMINATION LAMP 照明灯 FT11001-GL16(60HZ) 注1.Note.1 OT
86 ADCPA8010 1 COVER, ACRYLIC ｶﾊﾞｰ ｱｸﾘﾙ OT
87 K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L FE
88 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L FE
89 DCWZ0030 1 PLATE ﾌﾟﾚｰﾄ FE
90 WGZ0311 1 COVER, PROTECTIVE ｶﾊﾞｰ 保護 FE
91 N4051A 2
ﾈｼﾞ 六角穴止め       
M6X20L FE
92 K5255H SCREW, HEX SOCKET BUTTON 小ﾈｼ 六角穴ﾎﾞﾀﾝ M3X5L FE
93 K5315G 1 CONTROLLER ｺﾝﾄﾛｰﾗ V530-R150V2-001 OT
94 K4005B 1 CABLE ｹｰﾌﾞﾙ F150-VS OT
95 K5273H 1 CONSOLE ｺﾝｿｰﾙ F150-KP OT
96 K1127L 1 CAMERA ｶﾒﾗ F150-SL20A OT
97 DCPL1010 1 BKT BKT FE
98 DCPL1020 1 BKT BKT FE
99 K5174F SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X8L P=3 FE
100 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
101 H5263B BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X16L FE
102 S2010F (1) ILLUMINATION LAMP 照明灯 FT11001-GL15(50Hz) 注1.Note.1 OT
103 K5208A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L . FE .
注1.(仕様選択部品)S2010K(60Hz),S2010F(50Hz)
Note.1:(Specified parts selection)S2010K(60Hz),S2010F(50Hz)
CP-733E,CP-732E PARTS LIST
14 - 5
14.第1ｽﾃｰｼｮﾝ(ﾊﾟｰﾂ吸着) Station(DCPL)
14.(Parts pick up)(DCPL)
11
10
Station 2(Pθ)
E
K
L
Ref.P32-4
Ref.P20-1,P36-1
Ref.P32-8
Ref.P32-10
Ref.P32-12
x6
B
B
A
G
F
E
D
C
80
64
78
A
J
H
59
40
39
53
17
19
41
20
12
23
34
33
32
31
29
28
35
35
46
30
36
38
21
37
38
37
14
71
79
69
74
77
73
66
C
J
45
45
H
42
1
62
7
73
66
68
74
77
79
70
D
J
45
45
7
6
H
63
43
1
62
Station 8(Fθ)
L
K
70
79
68
74
77
66
73
65
72
75
65
74
68
66
73
76
83
83
65
72
75
81
72
82
G
F
J
52
52
52
50
50
45
45
9
51
22
55
25
26
27
27
26
25
47
4
47
56
54
3
5
7
8
H
44
1
62
Station 10(Rθ)
13
80
64
78
B
J
H
59
40
39
53
17
19
41
20
12
24
34
33
32
31
29
28
35
35
46
30
36
38
21
37
38
37
14
13
75
72
85
86
66
85
86
66
85
86
66
87
88
88
48
48
49
49
84
89
90
91
92
15 - 1

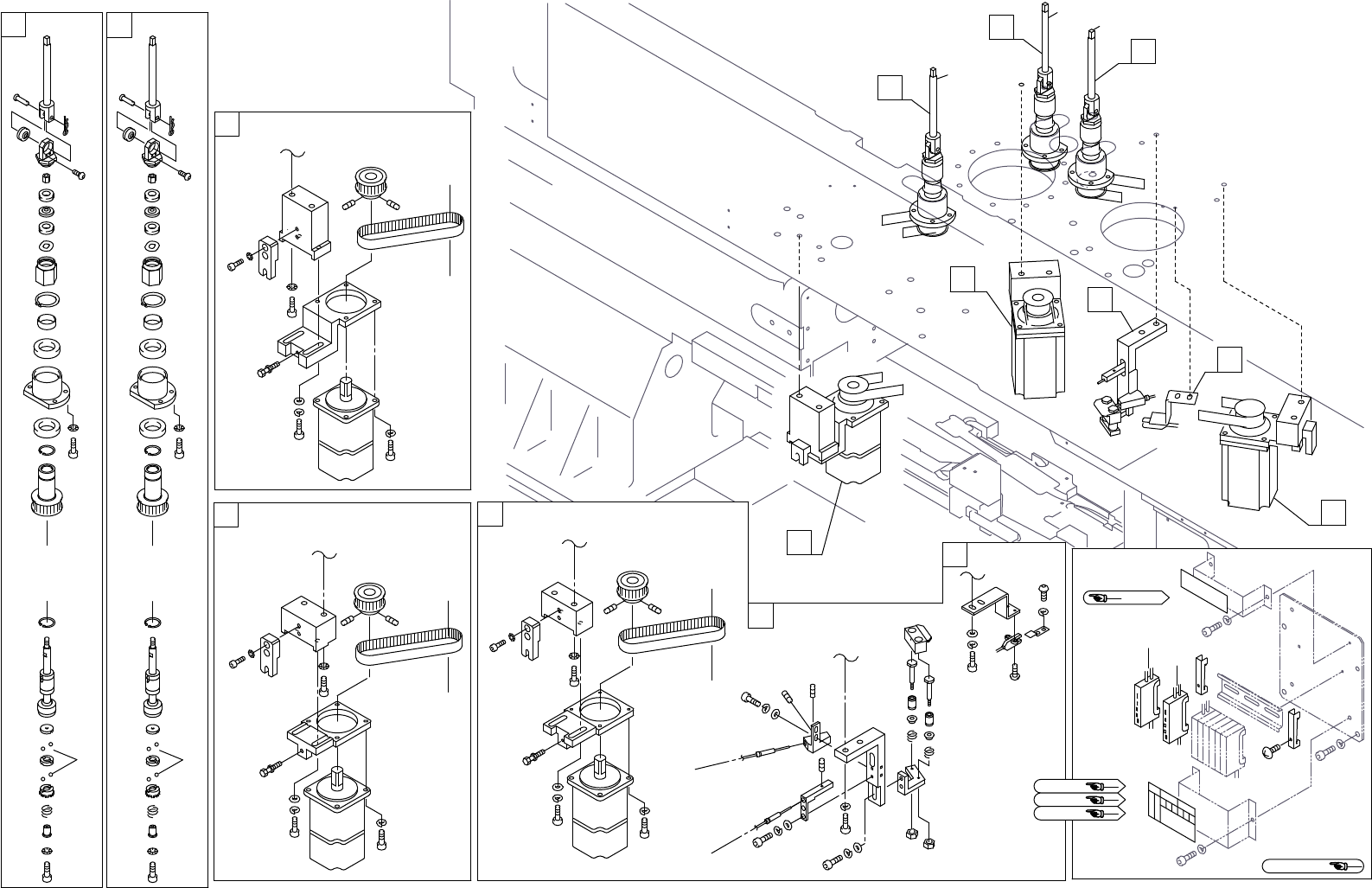

15.第2,8,10ステーション(Pθ,Fθ,Rθ)(DGPQ)
15.Station 2.8.10(Pθ,Fθ,Rθ)(DGPQ)
15.第2,8,10ステーション(Pθ,Fθ,Rθ)(DGPQ)
15.Station 2.8.10(Pθ,Fθ,Rθ)(DGPQ)
CP-733E,CP-732E PARTS LIST
