第 4 章 操作篇 4 (a) 操作者 ID 显示条形码读码 器读取 到的作业员 ID 。 (b) 供给部列 表 列表显示机种切换后的 机种数据中使 用的供给部零件。 • # ：显示供给位置编 号。 • 零件代码：显示 零件的 零件代码。 • ALT ：有替代 设定时，显示替 代源的供给位 置编号。 • 零件剩余数：显 示当前 的零件剩余数。 • CHK ：将条形 码读码器的核对 结果显示为 OK/NG 。 (c) 供给位置 # 用 /…
第 4 章 操作篇
n

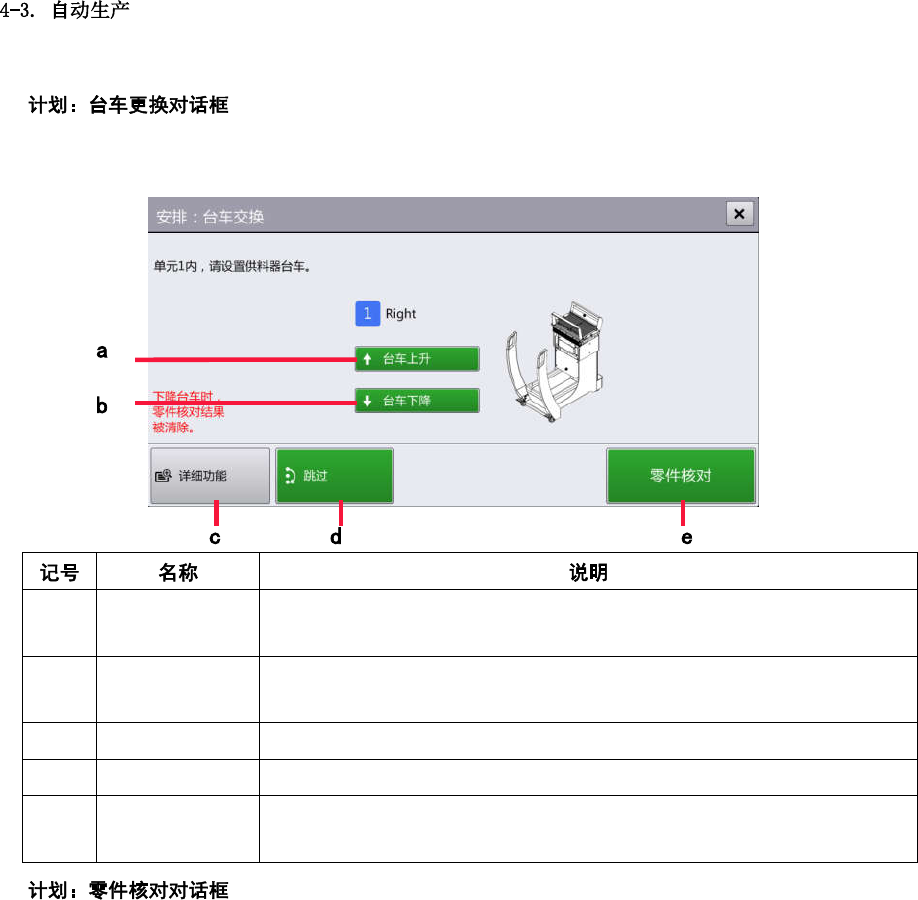

计划工序时，确认各装置的生产中使用的台车类型是否兼容，并进行更换时，将显示［安排：台车交
换］对话框。
(a) 台车上升 显示［确认元件更换台车上升］对话框。
在显示的对话框中触摸［上昇］后，将上升台车并固定。
(b) 台车下降 降下对象装置的台车。
进行台车更换后，零件核对结果将全部重置。
(c) 详细功能 中止台车更换，切换到供给部计划画面。
(d) 跳过 关闭对话框，跳过台车更换，进入下一计划工序。
(e) 零件核对 关闭对话框，切换为［安排：核对零件］对话框。
台车下降，但核对结果不清除。
n
触摸［安排：台车交换］对话框的［零件核对］后，零件更换台车下降，显示［安排：核对零件］对话
框。
零件分为有条形码核对和无条形码核对。无条形码核对时，将只检查带式供料器是否正确放置在更换对
象的供给部中。 关于条形码核对的详情，请参阅“4-4-1. 零件更换作业”。
26
第 4 章 操作篇
4

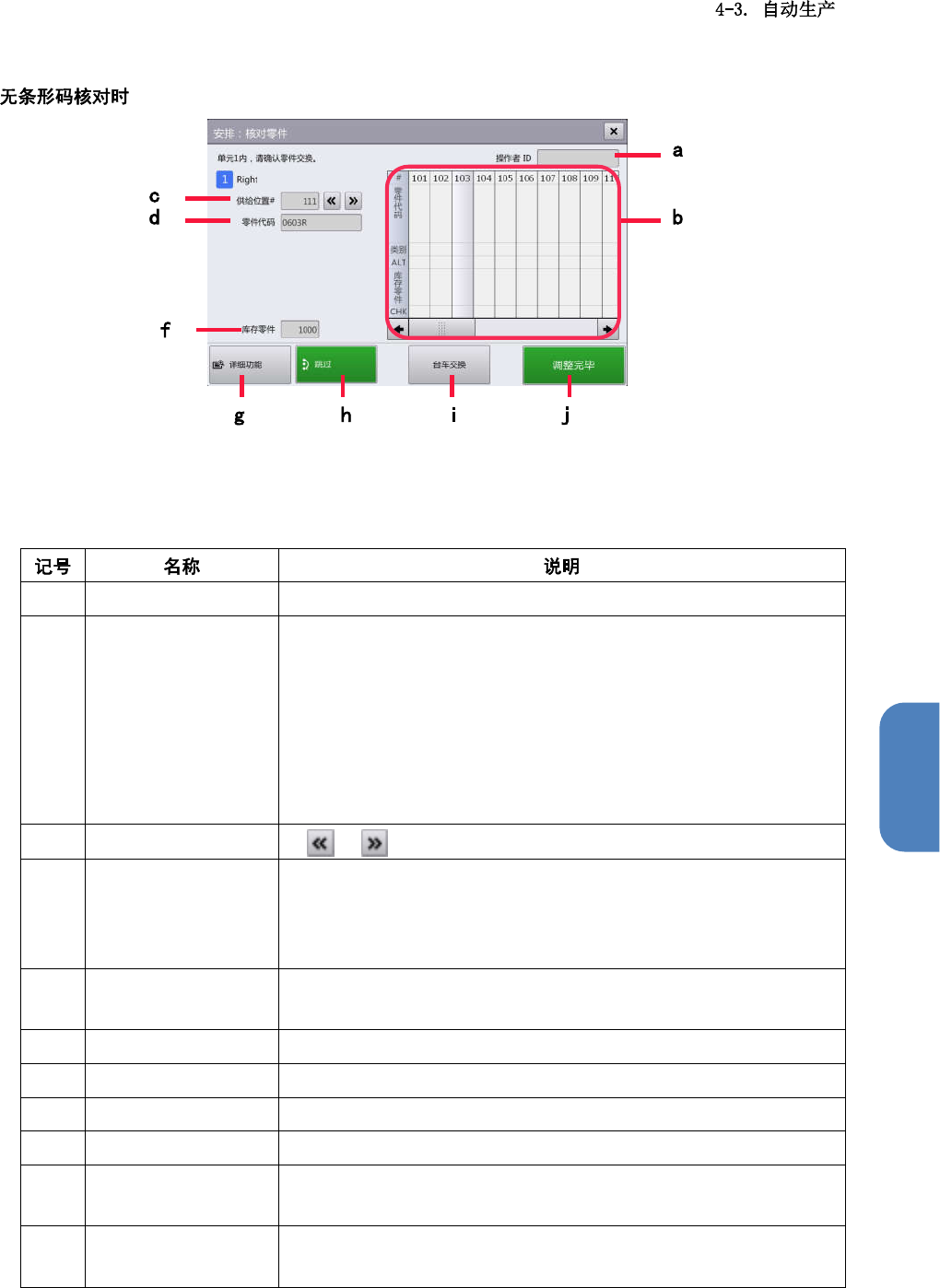

(a) 操作者 ID 显示条形码读码器读取到的作业员 ID。
(b) 供给部列表 列表显示机种切换后的机种数据中使用的供给部零件。
•
#：显示供给位置编号。
•
零件代码：显示零件的零件代码。
•
ALT：有替代设定时，显示替代源的供给位置编号。
•
零件剩余数：显示当前的零件剩余数。
•
CHK：将条形码读码器的核对结果显示为 OK/NG。
(c) 供给位置#
用 / 选择进行零件核对的供给位置编号。
(d) 零件代码
在上段显示正在零件核对的供给位置上，机种数据中零件的零件代
码。
此外，下段将通过 OK/NG 显示条形码读码器读取到的更换零件的零
件代码及核对结果。
(e) 序列号
（随机代码）
显示条形码读码器读取到的序列码（随机代码）。
(f) 零件剩余数 将零件更换时的零件存放个数作为零件剩余数显示。
(g) 详细功能 中止零件核对，返回供给部计划画面。
(h) 跳过 跳过零件核对。
(i) 台车交换 进行台车更换，显示［安排：台车交换］对话框。
(j) 调整完毕
（确认完毕）
核对（确认）完成。
上升台车，判定带式供料器是否放置在正确的供给位置上。
(k) 全部核对完成 将机种数据中使用的供给部强行全部设为已更换 (OK)。
仅在用户级别为［维护］时显示。
27
第 4 章 操作篇

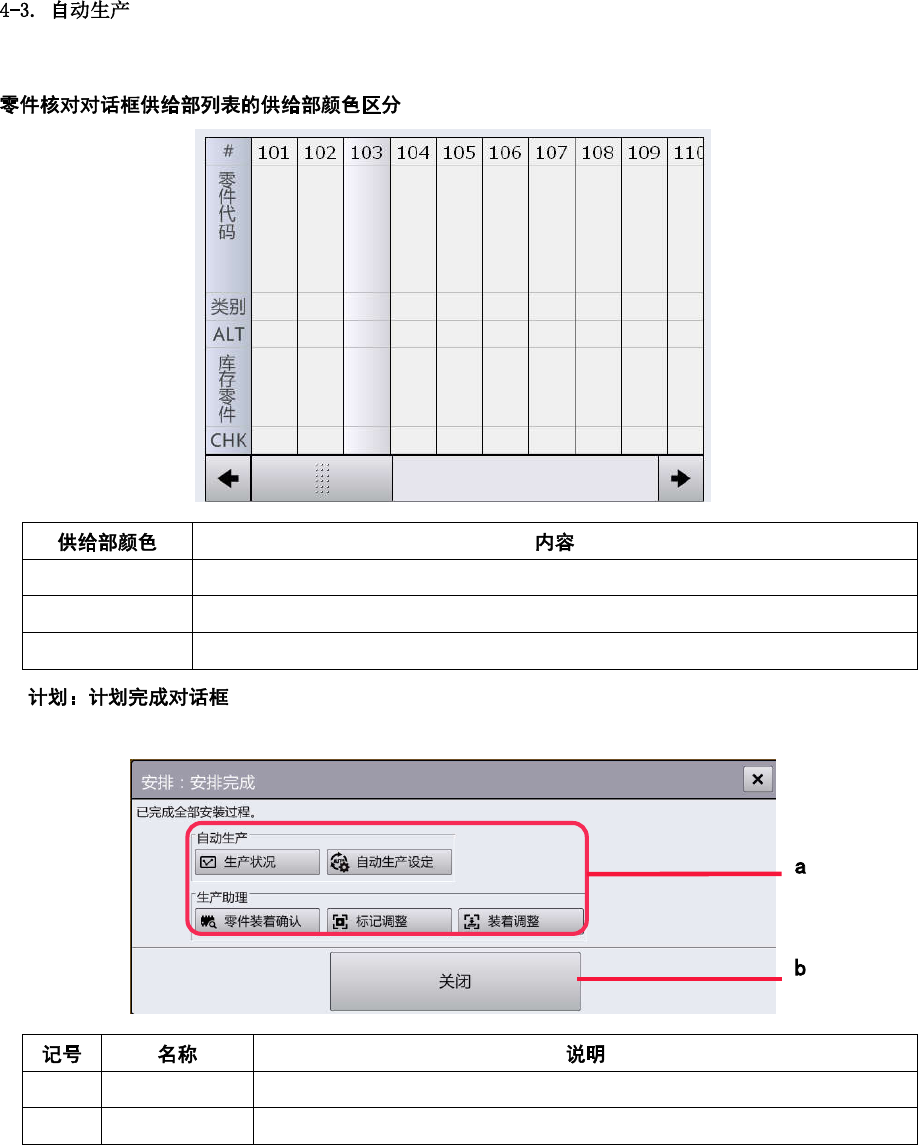

灰色 供给部中插入了带式供料器（正常）。
黄色 供给部中未插入带式供料器。
红色 供给部中插入了带式供料器，发生带式供料器错误。
n
在简单计划中触摸［自动执行］后，如果计划的全部工序都完成，将显示［安排：安排完成］对话框。
(a) 画面切换按钮 完成所有的简单计划，切换为对应的画面显示。
(b) 关闭 完成所有的简单计划，返回简单计划画面的显示。
28
