4-3-5. 吸嘴头状况
在吸嘴头状况画面中，可确认共用面板中选择的，生产中装置内的吸嘴头运行状况，错误状况，警告状
况。
触摸［自动生产］画面子菜单面板中的［吸嘴头状况］后显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
(a) 吸嘴头资讯 显示对象装置中的吸嘴头信息。
(b) 吸嘴一览
列表显示对象装置（吸嘴头）上安装的吸嘴信息（［吸嘴形式］，运行
状况等）。
以右侧单元格的颜色显示运行状况。
•
无错误：绿色
•
吸着错误：黄色
•
识别错误：橙色
•
装着错误：红色
(c) 错误、警告 显示与对象吸嘴头相关的错误，警告的发生状况。
触摸 / ，可确认所有的错误和警告。
n
有关吸嘴的错误/警告显示的详情，请参阅“4-3-3. 生产状况的显示”的“错误，警告的显示”。
42
第 4 章 操作篇
4
4-3-6. 供给部状况
在供给部状况画面中，可确认供给部零件的配置状况，以及错误，警告状况。此外，还可在此画面上进
行零件更换。
触摸［自动生产］画面子菜单面板中的［供料器状况］后显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
(a) 供给部列表 列表显示与对象装置侧供给部相关的信息（带式供料器的配置状况等）。
•
#：显示供给位置编号。
•
零件代码：显示零件的零件代码。
•
类别：显示所用带式供料器的种类。
•
ALT：有替代设定时，显示替代源的供给位置编号。
•
零件剩余数：显示当前的零件剩余数。
供给部发生错误时，将显示为以下颜色。
•
零件缺料错误：红色（文字为白色）
•
零件缺料警告：黄色
•
吸附率降低警告：橙色
•
带式供料器维护不可继续生产：粉色
有关零件供给部的错误，警告显示详情，请参阅“4-3-3. 生产状况的显
示”的“错误，警告的显示”
43
第 4 章 操作篇
(b) 错误、警告 显示与对象供给部相关的错误，警告的发生状况。
触摸 / ，可确认所有的错误和警告。
(c) 零件交换 更换在对象装置中发生零件缺料错误的零件。
(d) 拼接零件更换
（库存零件设
定）
更换对象装置供给部的拼接零件
*
。
*
在生产中的卷轴末端接上新的卷轴，在发生零件缺料错误前补充零件。
有关拼接零件的更换详情，请参阅“4-4-3. 拼接零件更换”
(e) 零件残数设定 更改对象装置供给部的零件剩余数。
n

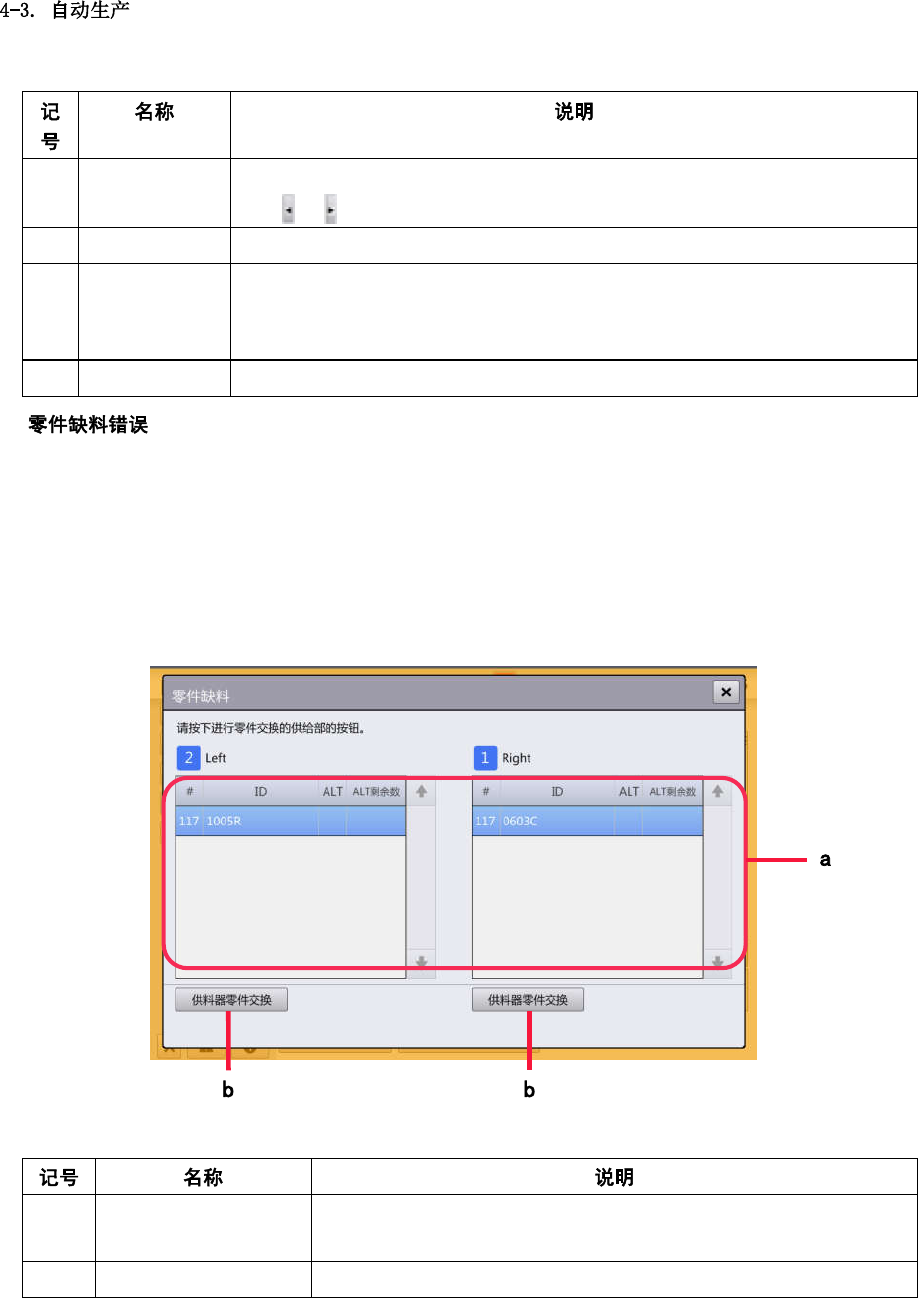

自动生产过程中发生零件缺料时，将显示［零件缺料］对话框。
触摸［零件缺料］对话框中的［带式供料器零件交换］，显示［零件交换］对话框，可更换指定装置的
零件。
关于零件更换的详情，请参阅“4-4-1. 零件更换作业”。
(a) 零件缺料状况列表 显示各装置供给部的零件缺料状况。
按供给位置编号分类显示带式供料器，托盘的零件缺料状况。
(b) 供料器零件交换 开始更换带式供料器供给部的零件。
