RX-7说明书(4) - 第128页

第 4 章操作篇 1 还可通过触摸列表中的供给位置来选择。 2 无法输入超出零件总数的值。零件剩余数与零件总数相同时，触摸［个别重设］，可将零件剩余数重置为最大值（零件总数）。触摸［重设所有的零件残数］后，可将列表中显示的所有零件剩余数恢复为最大值。 3 54

第 4 章操作篇

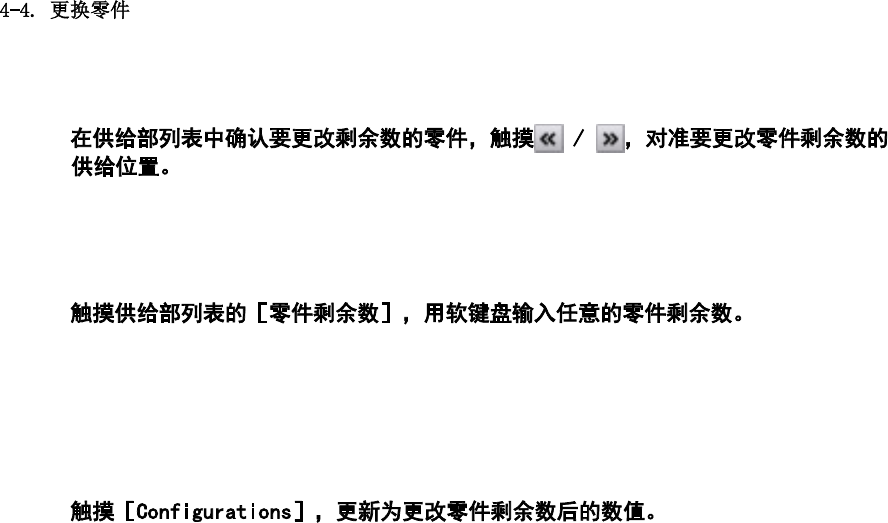

4-4-2. 零件剩余数的设定

这里介绍零件剩余数的设定方法。

［零件残数设定］对话框将在［零件供给状况］画面中触摸［零件残数设定］后显示。

(a) 供给部列表选择要设定零件剩余数的供给位置编号。

触摸［零件剩余数］后将显示软键盘，可更改零件剩余数。

(b) 供给位置#

用 / 选择进行零件更换的供给位置编号。

此外，下段将通过 OK/NG 显示条形码读码器读取到的更换零件

的零件代码及核对结果。

(d) 零件总数

显示［供给位置#］中选择的各供给部零件数据的零件存放个

数。

(e) 库存零件显示［供给位置#］中选择的供给部零件剩余数。

按照零件数据的零件存放个数中设定的零件数放置。

(f) 个别重设重置［供给位置#］中选择的供给部零件剩余数。

(g) 重设所有的库存零件重置列表中显示的所有供给部零件剩余数。

用户级别为 xxxx 时，

(h) 设定选择的装置/供给部零件剩余数的设定有效。

第 4 章操作篇

还可通过触摸列表中的供给位置来选择。

无法输入超出零件总数的值。

零件剩余数与零件总数相同时，触摸［个别重设］，可将零件剩余数重置为最大值（零件总

数）。

触摸［重设所有的零件残数］后，可将列表中显示的所有零件剩余数恢复为最大值。

第 4 章操作篇

4-4-3. 拼接零件更换

拼接零件更换中，将不更换预计出现零件缺料的带式供料器，对保持安装零件的料带进行补充以更换零

件。通过更换拼接零件，发生零件缺料时可继续生产，无需停止自动生产。

［拼接零件更换选择］对话框将在［零件供给状况］画面中触摸［拼接部品更换］后显示。

(a) 作业员 ID 显示条形码读码器读取到的作业员 ID。

(b) 拼接零件更换列表列表显示与拼接零件更换对象装置侧的供给部相关的信息。

触摸［零件剩余数］，可确认零件剩余数。

用 / 选择要设定零件剩余数的供给位置编号。

(d) 零件代码显示［供给位置#］中选择的供给部零件的零件代码。

(e) 零件剩余数显示［供给位置#］中选择的供给部零件剩余数。

按照零件数据的存放个数中设定的零件数放置。

(f) 开始拼接显示［拼接部品更换］对话框，开始更换拼接零件。

(g) 调整完毕在完成拼接零件更换时触摸，关闭［拼接零件更换选择］对话框。
