第 4 章操作篇

4-5-2. 搬送输送带的计划

在装置内用手放置或取出基板时，请触摸［装置内作业开始］，待正面

盖子的锁完全解除后再开始装置内的作业。作业结束后请触摸［装置

内作业完成］，使本机的状态恢复原状。

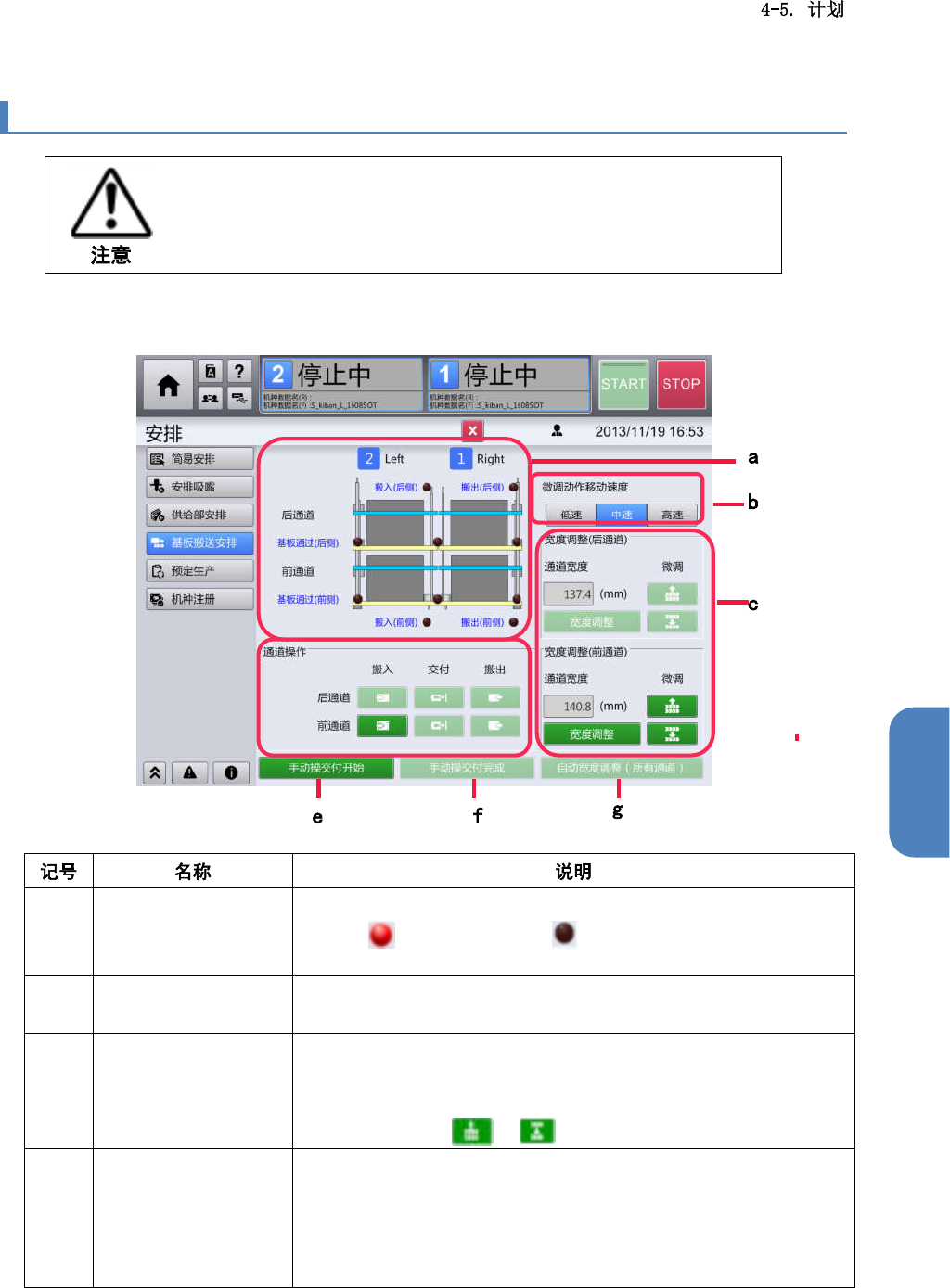

触摸［安排］画面子菜单面板中的［基板搬送安排］，显示［基板搬送安排］画面。

(a) 搬送装置示意图显示装置内输送带的状态和基板的位置。

用红色 (High (1)) 和黑色 (Low (0)) 显示输送带上各类

传感器的输入状态。

(b) 微调动作移动速度

从［低速］，［中速］，［高速］中选择输送带宽度的微调移动速

度。

(c)

宽度调整(前通道)／

宽度调整(后通道)

在文本框中显示当前的前后轨道宽度。

更改轨道宽度时，在［通道宽度］文本框中输入输送带宽度的数

值，然后触摸［宽度调整］，将调整轨道宽度。

进行微调时，触摸 / ，进行轨道宽度的微调操作。

(d) 通道操作对每个轨道进行基板搬入，递送，搬出操作。

•

［搬入］：从前工序设备搬入基板。

•

［交付］：从上游装置向下游装置递送基板。

•

［搬出］：将基板搬出到后工序设备。

第 4 章操作篇

(e) 手动操交付开始

（装置内作业开始）

作业员将手伸入装置内作业时触摸。

降下左右台车，解除正面盖子的锁定。

一边用手递送基板，一边调整搬送输送带的宽度时使用。

(f) 手动操交付完成

（装置内作业完成）

在完成装置内的作业时触摸，左右台车将上升，待正面盖子锁定

后，确认基板的有无。

(g)

自动宽度调整（所有

通道）

自动向基准轨道的基准位置移动，根据机种数据中输入的基板宽

度，自动调整轨道宽度。

•

基准轨道以黄色显示。

•

工作台上存在基板时，以白色图形表示。

•

各传感器为 ON 的状态下，将显示为红色（）。

4-5-3. 供给部的计划

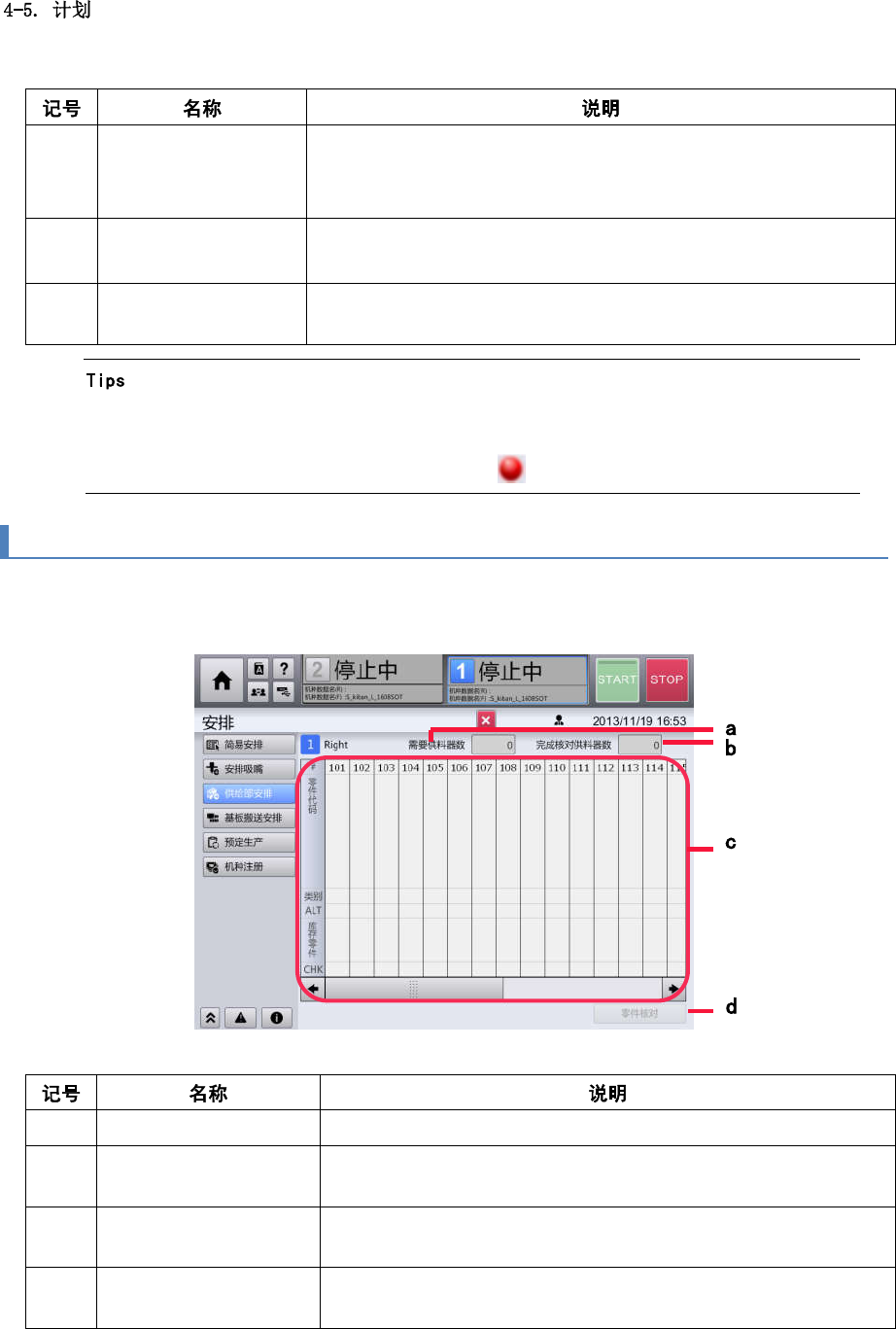

触摸［安排］画面子菜单面板中的［供给部安排］，显示［供给部安排］画面。

(a) 需要供料器数显示生产当前机种所需的带式供料器数量。

(b) 完成核对供料器数

显示生产当前机种所需的带式供料器中，已经完成核对的带式供

料器数量。

列表显示与共用面板中选择的装置带式供料器供给部相关的信

息。

(d) 零件核对

触摸后，将显示［零件核对］对话框，核对每个供给部的零件或

设定零件剩余数。

第 4 章操作篇

# 显示供给位置编号。

零件代码显示生产时所用零件的零件代码。

类别显示所用带式供料器的种类。

•

8：8mm

•

12：12mm

ALT 关于替代源的供给位置，显示替代源的供给位置编号。

库存零件显示每个供给部的零件剩余数。

CHK

触摸［零件核对］后显示零件核对对话框，以 OK/NG 显示通过该对话框进行的

带式供料器核对结果。
