第 4 章 操作篇 4-5-4. 吸嘴座的计划 触摸［安排］画面子菜 单面板中的［ 安排吸嘴］， 显示［安排吸嘴］画 面。 (a) 吸嘴配置状态 显示各装置吸嘴 座上的 吸嘴状况。 • R ：位于装置右侧的 吸嘴座 • L ：位于装置左侧的 吸嘴座 • 数字：吸嘴 ID • 颜色和 ID 对应的吸嘴 状态：参阅下 述的“吸嘴存 放位置 和状态画面图标 的说明 ” (b) 所需吸嘴列表 列表显示各装置 在自动 生产时所需的吸嘴信 息。 对…

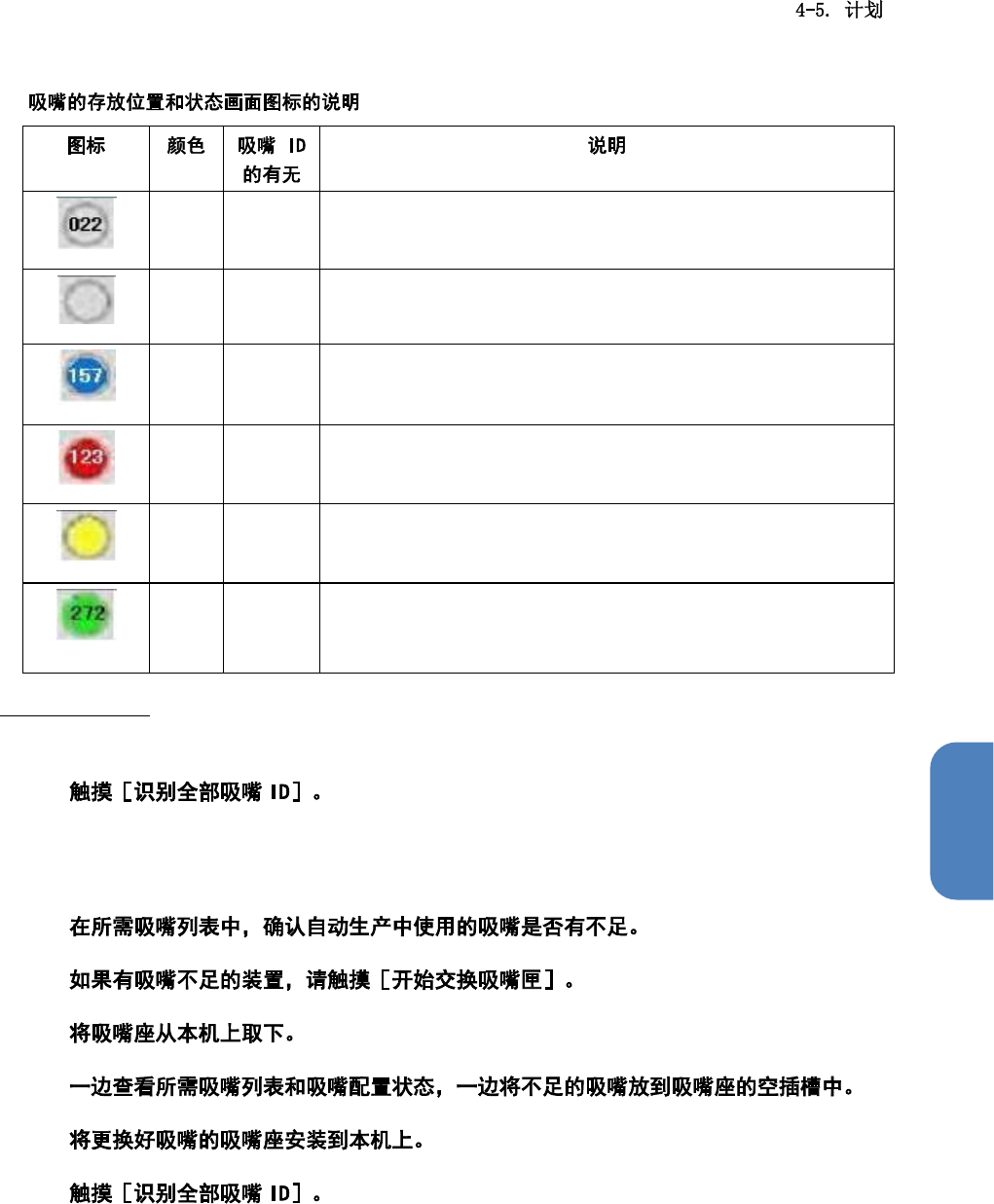

第 4 章 操作篇
4
(i) 台车下降
触摸显示确认对话框，为更换台车降下操作中的台车。 进行台车更换
后，零件核对结果将全部重置。
(j)
重设所有的库
存零件
重置列表中显示的所有供给部零件剩余数。
(k) 全部核对完成 将机种数据中使用的供给部强行全部设为已更换 (OK)。
仅在用户级别为［维护］时显示。
(l) 核对完毕 确认台车上升后，完成零件核对作业，关闭对话框。
带式供料器信息核对
以下步骤为有条形码的情况。
不使用条形码时，只核对供给位置是否有带式供料器。
1
2
条形码中需要序列码时，读取核对对象的供给部序列码。
如果核对结果正常，则供给部列表的核对为 OK。
核对多个供给位置编号时，先指定供给位置编号，然后从步骤 2 开始重新执行。
核对结果中有不匹配时，将显示错误消息，然后继续［安排：核对零件］对话框的操作。
3
如果适用，则完成核对。
71
第 4 章 操作篇
4-5-4. 吸嘴座的计划
触摸［安排］画面子菜单面板中的［安排吸嘴］，显示［安排吸嘴］画面。
(a) 吸嘴配置状态 显示各装置吸嘴座上的吸嘴状况。
•
R：位于装置右侧的吸嘴座
•
L：位于装置左侧的吸嘴座
•
数字：吸嘴 ID
•
颜色和 ID 对应的吸嘴状态：参阅下述的“吸嘴存放位置
和状态画面图标的说明”
(b) 所需吸嘴列表 列表显示各装置在自动生产时所需的吸嘴信息。
对于不足数超出 1 个的吸嘴，将按不足数从多到少（数量相同时
则按 ID 从下到大）以橙色背景显示。
(c) 识别全部吸嘴 ID 识别所有吸嘴座上的吸嘴 ID。
(d)
开始交换吸嘴匣（吸
嘴座）
开始更换吸嘴座。
(e)
吸嘴匣（吸嘴座）交
换完毕
吸嘴座更换完成。
72
第 4 章 操作篇
4
n
灰色 有 ID OK 吸嘴
机种数据中使用的吸嘴
灰色 无 ID 没有放置吸嘴（空的状态）
蓝色 有 ID OK 吸嘴
机种数据中没有使用的吸嘴
红色 有 ID NG 吸嘴
生产中无法使用的吸嘴
黄色 无 ID 吸嘴 ID 识别结果不详
黄绿
色
有 ID
吸嘴座（吸嘴头上的吸嘴存放位置）上有其他吸嘴，处于不匹配
状态
吸嘴 ID 显示为吸嘴座上的吸嘴。
吸嘴计划的操作
显示有黄色吸嘴时，请按以下步骤操作。
1
识别所有吸嘴座上的吸嘴 ID。
根据 ID 识别的结果，更新所需吸嘴列表的显示。
2
3
4
5
6
7
识别所有吸嘴座上的吸嘴 ID。
有不足的吸嘴时，返回操作步骤 3。
73
