第 4 章 操作篇
4-5-4. 吸嘴座的计划
触摸［安排］画面子菜单面板中的［安排吸嘴］，显示［安排吸嘴］画面。
(a) 吸嘴配置状态 显示各装置吸嘴座上的吸嘴状况。
•
R：位于装置右侧的吸嘴座
•
L：位于装置左侧的吸嘴座
•
数字：吸嘴 ID
•
颜色和 ID 对应的吸嘴状态：参阅下述的“吸嘴存放位置
和状态画面图标的说明”
(b) 所需吸嘴列表 列表显示各装置在自动生产时所需的吸嘴信息。
对于不足数超出 1 个的吸嘴，将按不足数从多到少（数量相同时
则按 ID 从下到大）以橙色背景显示。
(c) 识别全部吸嘴 ID 识别所有吸嘴座上的吸嘴 ID。
(d)
开始交换吸嘴匣（吸
嘴座）
开始更换吸嘴座。
(e)
吸嘴匣（吸嘴座）交
换完毕
吸嘴座更换完成。
72
第 4 章 操作篇
4
n
灰色 有 ID OK 吸嘴
机种数据中使用的吸嘴
灰色 无 ID 没有放置吸嘴（空的状态）
蓝色 有 ID OK 吸嘴
机种数据中没有使用的吸嘴
红色 有 ID NG 吸嘴
生产中无法使用的吸嘴
黄色 无 ID 吸嘴 ID 识别结果不详
黄绿
色
有 ID
吸嘴座（吸嘴头上的吸嘴存放位置）上有其他吸嘴，处于不匹配
状态
吸嘴 ID 显示为吸嘴座上的吸嘴。
吸嘴计划的操作
显示有黄色吸嘴时，请按以下步骤操作。
1
识别所有吸嘴座上的吸嘴 ID。
根据 ID 识别的结果，更新所需吸嘴列表的显示。
2
3
4
5
6
7
识别所有吸嘴座上的吸嘴 ID。
有不足的吸嘴时，返回操作步骤 3。
73
第 4 章 操作篇
8
将搬送输送带的位置恢复到可以开始生产的位置。
吸嘴座的更换

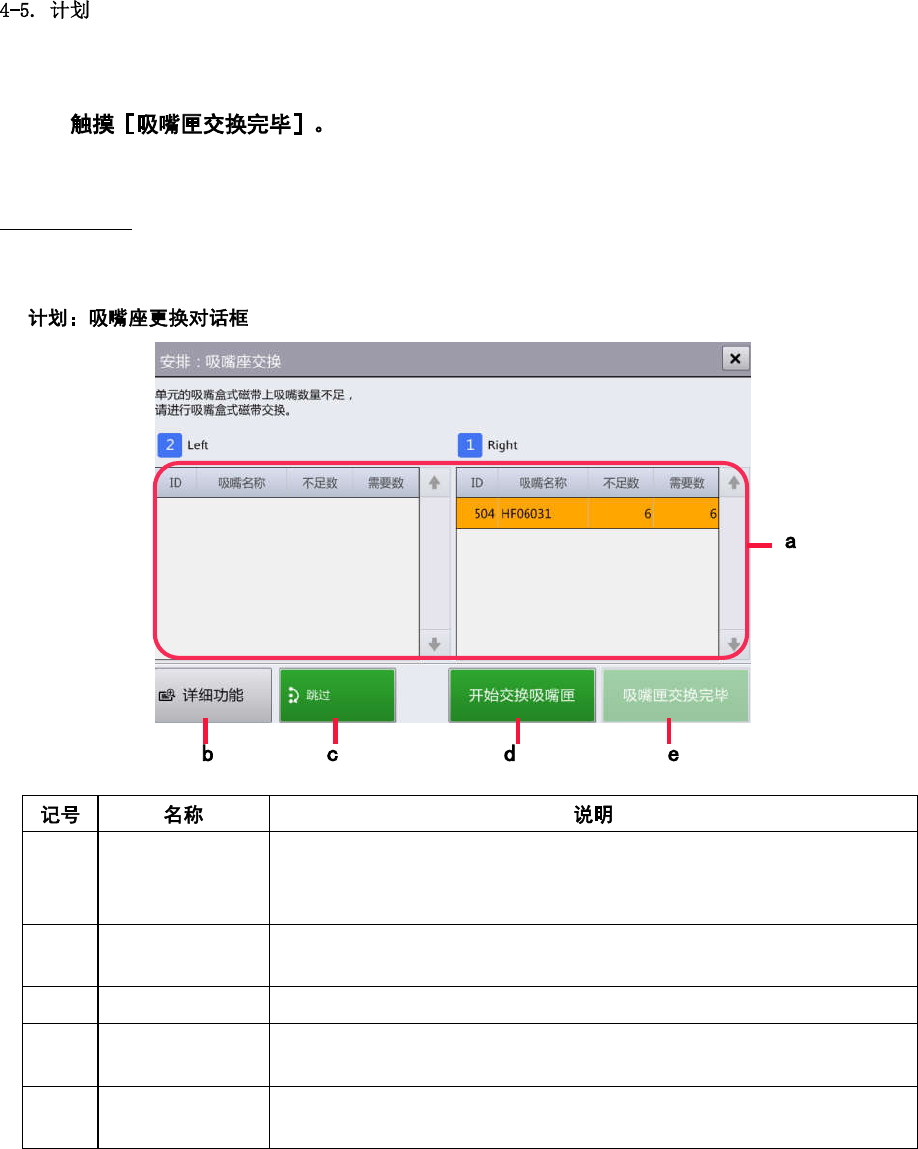

［安排：吸嘴座交换］对话框将在触摸［安排吸嘴］画面中的［开始交换吸嘴匣］后，或在执行简单计
划的过程中发生吸嘴不足时显示。
n
(a) 吸嘴列表 列表显示左右装置在切换机种后所需的吸嘴个数。
对于不足数超出 1 个的吸嘴，将按吸嘴的不足数从多到少（数量相同
时则按 ID 从下到大）以红底白字显示。
(b) 详细功能
为了更换对象装置的吸嘴座，先进行准备动作，然后降下左右台车，解
除正面盖板的锁定。
(c) 跳过 跳过吸嘴座更换处理，关闭对话框，进入下一计划工序。
(d)
开始交换吸嘴匣
（吸嘴座）
中途取消计划的一系列处理，显示吸嘴计划画面。
(e)
吸嘴匣（吸嘴
座）交换完毕
对更换过的吸嘴座进行结束操作，再次确认吸嘴的过多或过少，然后关
闭对话框。如果没有问题，则进入下一计划工序。
