开始自动生产。
安装确认对话框的操作（附着检测错误处理模式）
自动生产过程中发生附着错误时，触摸警报对话框的快捷按钮，显示安装确认对话框（附着检测错误处
理模式）。
•
开始操作前，请确认自动运转已停止。
1
发生错误的步骤的安装范围将显示于基板相机的图像区域中。
2
如果零件尚未安装，则进入步骤 3。
如果零件已安装，则触摸［继续］，可跳过安装继续生产。
3
零件已安装。
4
确认零件已安装。
5
在发生附着错误的状态下继续自动生产。
103
第 4 章 操作篇
4-6-6. 零件吸附调整
触摸生产助理菜单中的［零件吸着调整］，显示零件吸附调整画面。
在吸附调整画面中，可根据自动生产中吸附零件的确认结果，确认自动吸附位置补正的补正值，该补正
值可自动补正零件的吸附中心位置。
此外，根据机种切换等需要，可以供给部为单位重置自动吸附位置补正的补正值，或打开供给部金属铸
孔示教画面，以供给部为单位进行吸附位置的示教。

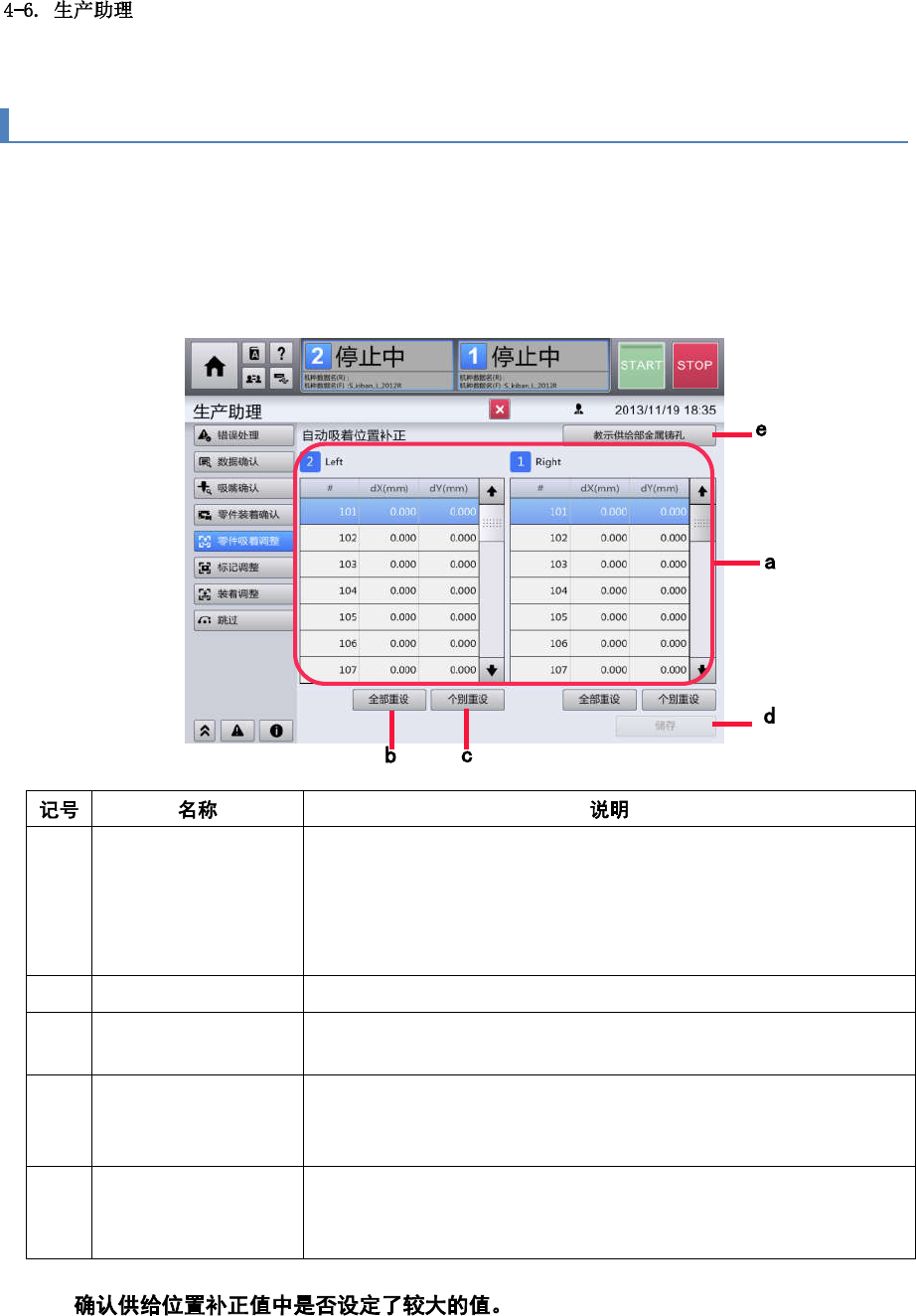

(a) 校正值一览 列表显示各装置中各带式供料器供给部的自动吸附位置补正值。
•
#：显示供给位置编号
•
dX (mm)：显示 X 方向的自动吸附位置补正值
•
dY (mm)：显示 Y 方向的自动吸附位置补正值
(b) 全部重设 将两个装置的补正值列表中的补正值全部重置为 0.000。
(c) 个别重设
将不同装置的补正值列表中选择的供给位置编号之补正值重置为
0.000。
(d) 储存 更新左右装置自动吸附位置补正的值。
在重置的供给位置上，将从下一个生产开始时所示教的吸附中心位
置吸附零件。
(e) 教示供给部金属铸孔 显示供给部金属铸孔示教对话框。
可对吸附中心位置进行示教，该位置为自动吸附位置补正前的带式
供料器基准。
1
如果设定了较大的值，可能无法正确示教吸附中心位置，导致未吸附错误，立式吸附错误。
104
第 4 章 操作篇
4
2
切换机种或更换零件后，需要重置吸附位置。
重置所有的补正值时，触摸［全部重设］。
•
更换了台车时，也将重置所有的补正值。
3
重置信息将反映到正在生产的数据中。
•
如果在作业过程中触摸其他子菜单按钮，或触摸 ，将显示取消确认消息，可取消作
业。
•
更换带式供料器本体或更换为不同的卷轴时，可触摸［教示供给部金属铸孔］进行调
整。有关详情，请参阅“4-15-2. 调整吸附位置”的“供给部金属铸孔示教”。
4-6-7. 标记调整
触摸生产助理菜单中的［标记调整］，显示标记调整画面。
［标记调整］在用户级别为［管理员］或［维护］时显示。
有关标记调整的详情，请参阅“4-15-3. 标记调整”。
