第 4 章 操作篇 4 (e) 搜 索 显示［搜索］对话框。 关于［搜索］对话框的 详情，请参阅 “ 4-6-5 . ”的“搜索对话框 的详情 ” (f) 基 板操作 显示［基板操作］对话 框。 关于［基板操作］对话 框的详情，请 参阅“ 4 -6-5. 零件安装确 认”的“基板操 作对话 框的操作 ” (g) 开 始教示 显示以下对话框 ，执行 各标记位置的示教。 • 焊垫教示对话框 • 区域对话框 107
第 4 章 操作篇
4-6-8. 安装调整
触摸生产助理菜单中的［安装调整］，显示安装调整画面。
［安装调整］在用户级别为［管理员］或［维护］时显示。
关于安装调整的详情，请参阅“4-15-4. 安装调整”。
n
n

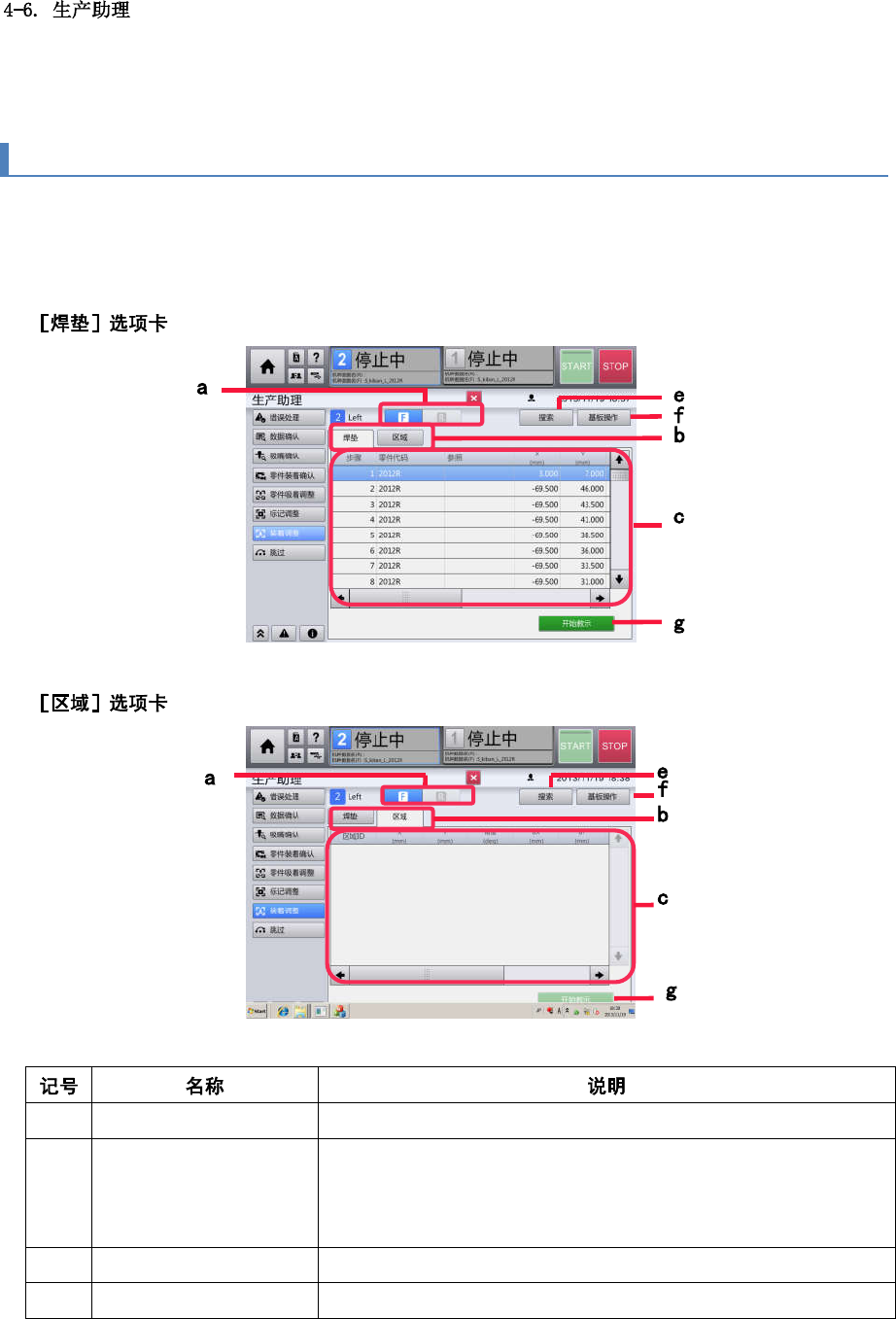

(a) 轨道选择按钮 触摸 F/R，选择正在用进行安装调整的机种数据生产的轨道。
(b) 示教对象选择选项卡 选择进行示教的对象。
•
焊垫：进行焊盘示教。
•
区域：进行区块示教。
(c) 安装步骤列表 显示对象工作台上的安装步骤列表。
(d) 区块列表 显示对象工作台上的区块列表（装置间共通）。
106
第 4 章 操作篇
4
(e) 搜索 显示［搜索］对话框。
关于［搜索］对话框的详情，请参阅“4-6-5.”的“搜索对话框
的详情”
(f) 基板操作 显示［基板操作］对话框。
关于［基板操作］对话框的详情，请参阅“4-6-5. 零件安装确
认”的“基板操作对话框的操作”
(g) 开始教示 显示以下对话框，执行各标记位置的示教。
•
焊垫教示对话框
•
区域对话框
107
第 4 章 操作篇
4-6-9. 跳过
触摸［生产助理］菜单的［跳过］，显示［跳过］画面。
在［跳过］画面中，可确认生产时的跳过设定状态，更改生产停止时的跳过设定。
触摸画面右上方的选项卡，可切换显示装置内供给部相关的信息，选中轨道单位的步骤跳过，区块跳过
相关的信息。
•
供给部跳过的操作在装置 1／装置 2 上分别进行，因此将共用面板上的对象装置按钮
设为选择状态。
•
步骤跳过，区块跳过是针对本机整体的操作，因此共用面板上的装置 1／装置 2 都为
选择状态。
n
对各个供给位置进行跳过设定（以装置为单位设定）。

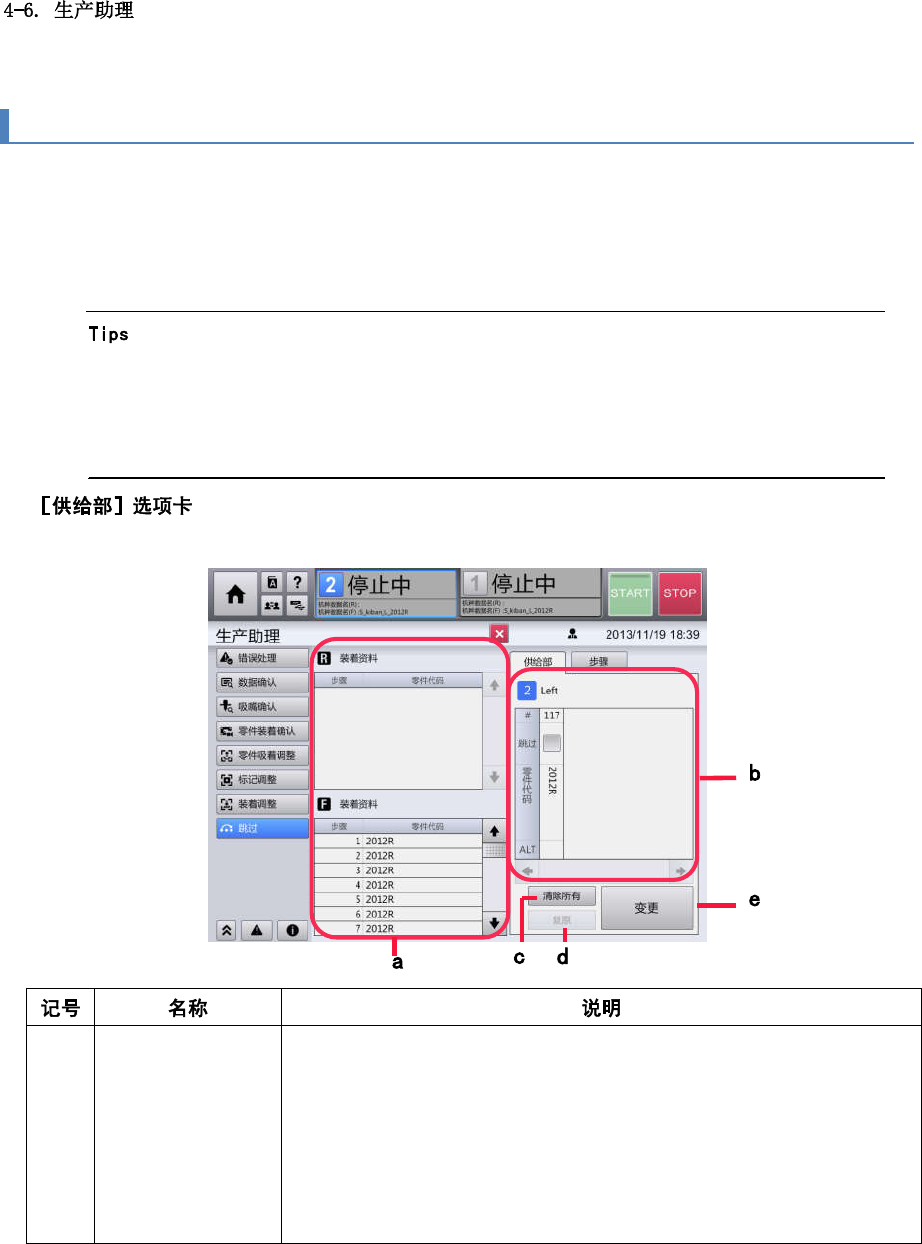

(a) 装着数据列表 以轨道为单位列表显示生产时的安装步骤信息。
•
F/R ：F 表示前侧轨道，R 表示后侧轨道。
•
步骤：显示步骤编号。
•
零件代码：显示所用零件的零件代码。
•
跳过状态：供给部跳过，区块跳过，步骤跳过等跳过状态以灰色
（跳过 ON）和黑色（跳过 OFF）文字显示。
108
