第 4 章 操作篇
(d) 开始吸嘴头交换 将吸嘴头移动交更换位置，使吸嘴头处于可更换状态。
存在吸附中的零件时，将自动废弃，吸嘴头中正在使用的吸嘴将
自动存放到吸嘴座上。
(e) 吸嘴头
更新更换后的吸嘴头信息，在［吸嘴头资讯］，［序列编号］，
［非翻译］中显示。
(f) 自动校正 调整安装的吸嘴头，以用于生产（自动校准处理）。
如果未显示按钮，则触摸［校正］对吸嘴头进行校准。
(g) 校正 关闭对话框，显示［校正］画面。
(h) 关闭 关闭对话框
XY 轴的绝对移动
触摸吸嘴头操作画面的［XY］，显示［XY 轴移动］对话框。
将吸嘴前端移动到前后（Y 轴），左右（X 轴）的任意位置，通过相机确认基板的状态。
［位置资讯］的［现在位置］中将显示 XY 轴的当前位置。
1
2
XY 轴将移动到［目标位置］中指定的位置。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
138
第 4 章 操作篇
4

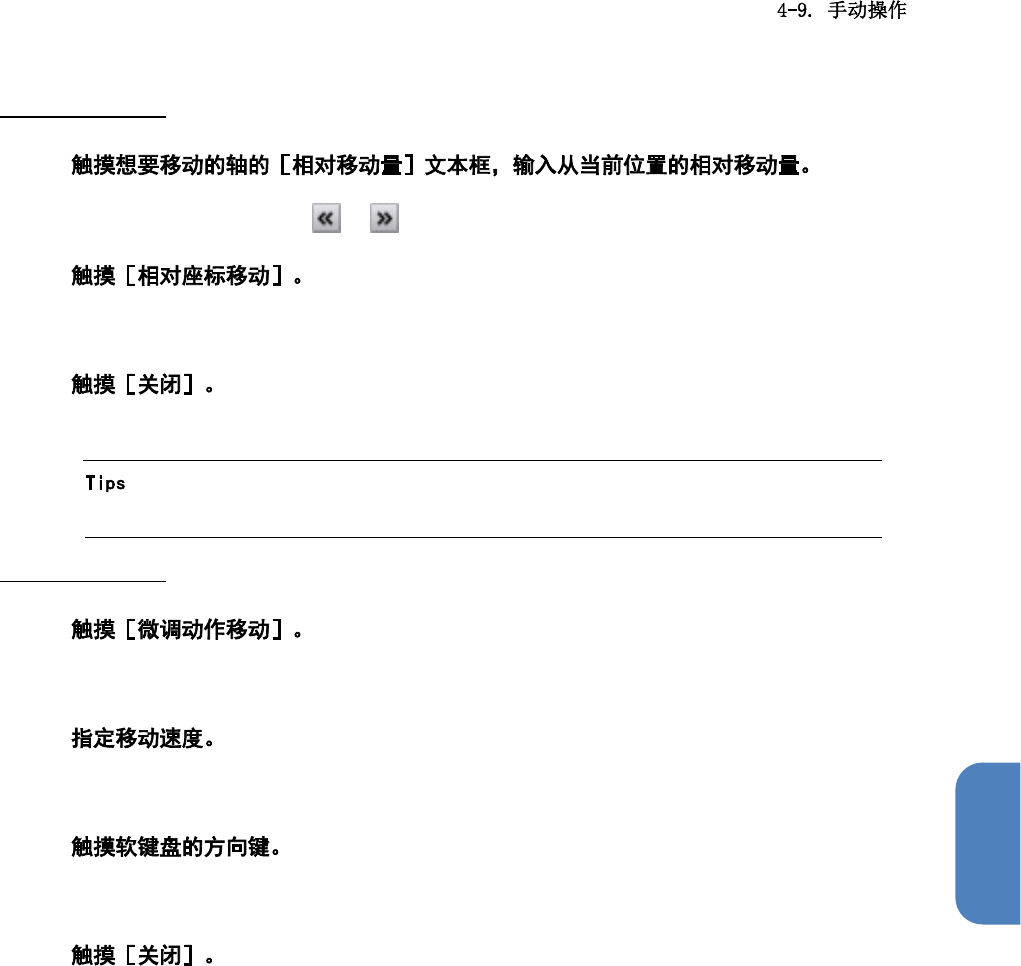

XY 轴的相对移动
1
触摸［相对移动量编辑］的 / ，可增减移动量。
2
XY 轴将从当前位置按［相对移动量］中指定的距离移动。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
XY 轴的微调移动
1
显示微调移动的软键盘。
2
触摸［低速］，［中速］，［高速］中的任意一个。
3
XY 轴将向触摸的方向键方向移动。
4
关闭对话框，返回吸嘴头操作画面。
139
第 4 章 操作篇

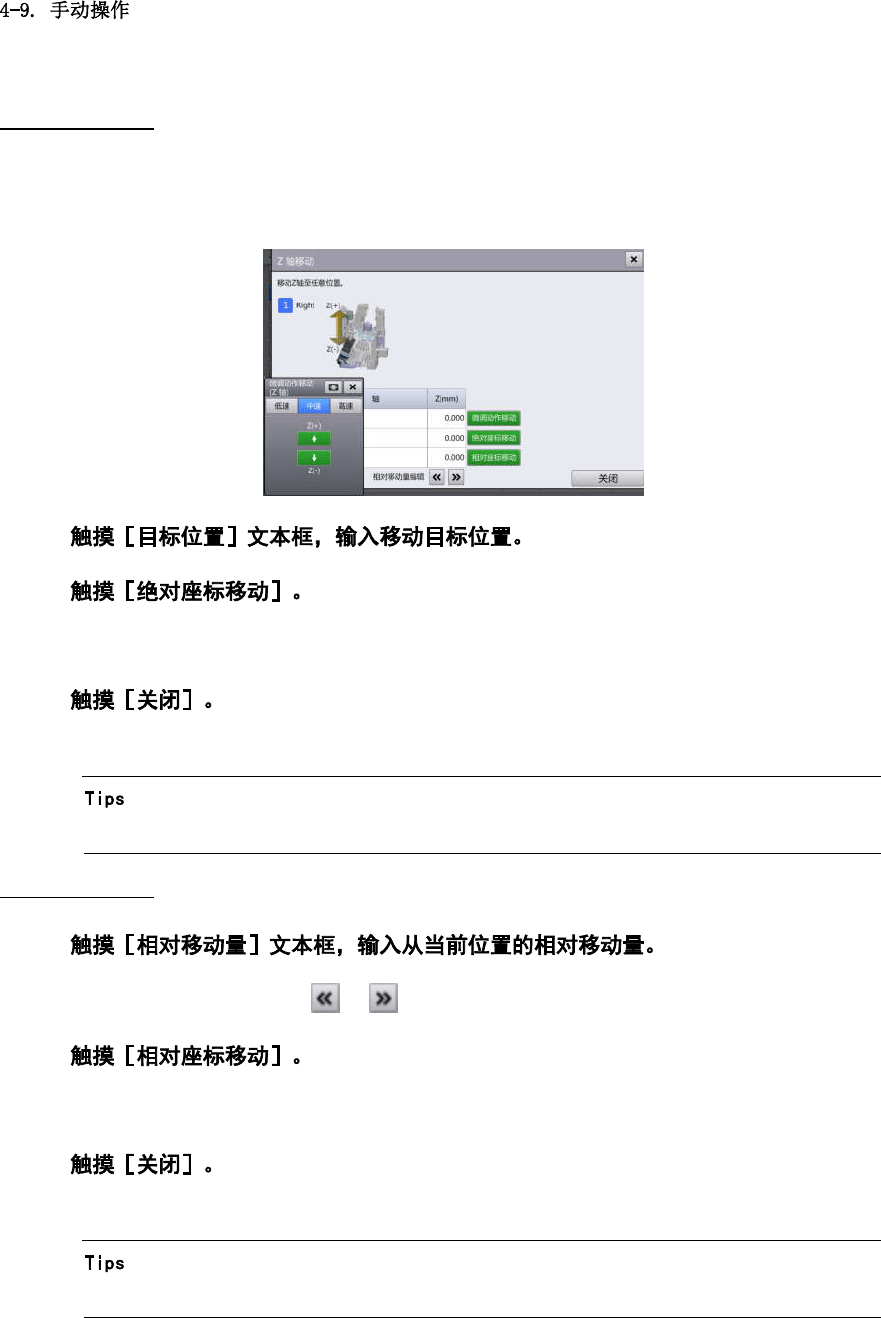

Z 轴的绝对移动
触摸吸嘴头操作画面的［Z］，显示［Z 轴移动］对话框。
可将整个吸嘴头移动到上下（Z 轴）任意位置。
［位置资讯］的［现在位置］中将显示 Z 轴的当前位置。
1
2
Z 轴将移动到［目标位置］中指定的位置。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
Z 轴的相对移动
1
触摸［相对移动量编辑］的 / ，可增减移动量。
2
Z 轴将从当前位置按［相对移动量］中指定的距离移动。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
140
