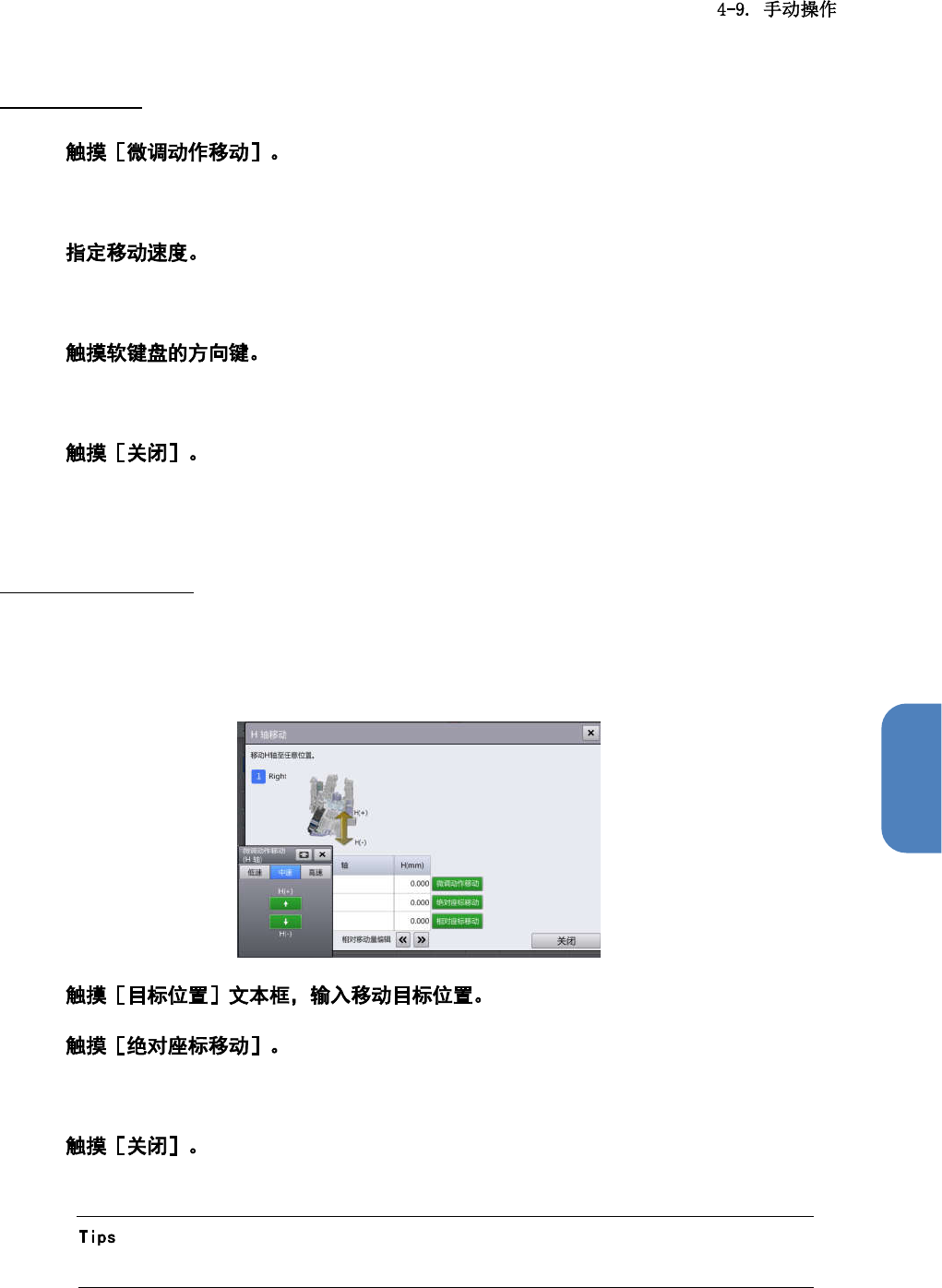

第 4 章 操作篇 Z 轴的绝对移动 触摸吸嘴头操作 画面的 ［ Z ］，显示［ Z 轴移动］ 对话框。 可将整个吸嘴头 移动到 上下（ Z 轴）任意位置。 ［位置资讯］的 ［现在 位置］中将显示 Z 轴的当前位置 。 1 2 Z 轴将移动到［目标位 置］中指定的 位置。 3 关闭对话框，返 回吸嘴 头操作画面。 • 轴动作过程中无 法操作 画面。 Z 轴的相对移动 1 触摸［相对移动量编辑 ］的 / ，可增减移动量 。 2 Z 轴将从…
第 4 章 操作篇
4
XY 轴的相对移动
1
触摸［相对移动量编辑］的 / ，可增减移动量。
2
XY 轴将从当前位置按［相对移动量］中指定的距离移动。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
XY 轴的微调移动
1
显示微调移动的软键盘。
2
触摸［低速］，［中速］，［高速］中的任意一个。
3
XY 轴将向触摸的方向键方向移动。
4
关闭对话框，返回吸嘴头操作画面。
139
第 4 章 操作篇
Z 轴的绝对移动
触摸吸嘴头操作画面的［Z］，显示［Z 轴移动］对话框。
可将整个吸嘴头移动到上下（Z 轴）任意位置。
［位置资讯］的［现在位置］中将显示 Z 轴的当前位置。
1
2
Z 轴将移动到［目标位置］中指定的位置。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
Z 轴的相对移动
1
触摸［相对移动量编辑］的 / ，可增减移动量。
2
Z 轴将从当前位置按［相对移动量］中指定的距离移动。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
140
第 4 章 操作篇
4
Z 轴的微调移动
1
显示微调移动的软键盘。
2
触摸［低速］，［中速］，［高速］中的任意一个。
3
Z 轴将向触摸的方向键方向移动。
4
关闭对话框，返回吸嘴头操作画面。
吸嘴 H 轴的绝对移动
触摸吸嘴头操作画面的［H］，显示［H 轴移动］对话框。
可将吸嘴前端移动到上下（H 轴）任意位置。
［位置资讯］的［现在位置］中将显示 H 轴的当前位置。
1
2
H 轴将移动到［目标位置］中指定的位置。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
141
