第 4 章 操作篇 4 吸嘴 RN 轴的绝对移动 触摸吸嘴头操作 画面的 ［ RN ］，显示［ RN 轴移动］对话 框。 旋转吸嘴，移动 到任意 位置，确认零件相机 中显示的吸嘴前端状 态。 ［位置资讯］的 ［现在 位置］中将显示 RN 轴的当前角度 。 1 2 RN 轴将旋转 至［目标位置］ 中指定的角度 。 3 关闭对话框，返 回吸嘴 头操作画面。 • 轴动作过程中无 法操作 画面。 吸嘴 RN 轴的相对移动 1 触摸［相对移动量编…
第 4 章 操作篇
吸嘴 H 轴的相对移动
1
触摸［相对移动量编辑］的 / ，可增减移动量。
2
H 轴将从当前位置按［相对移动量］中指定的距离移动。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
吸嘴 H 轴的微调移动
1
显示微调移动的软键盘。
2
触摸［低速］，［中速］，［高速］中的任意一个。
3
H 轴将向触摸的方向键方向移动。
4
关闭对话框，返回吸嘴头操作画面。
142
第 4 章 操作篇
4

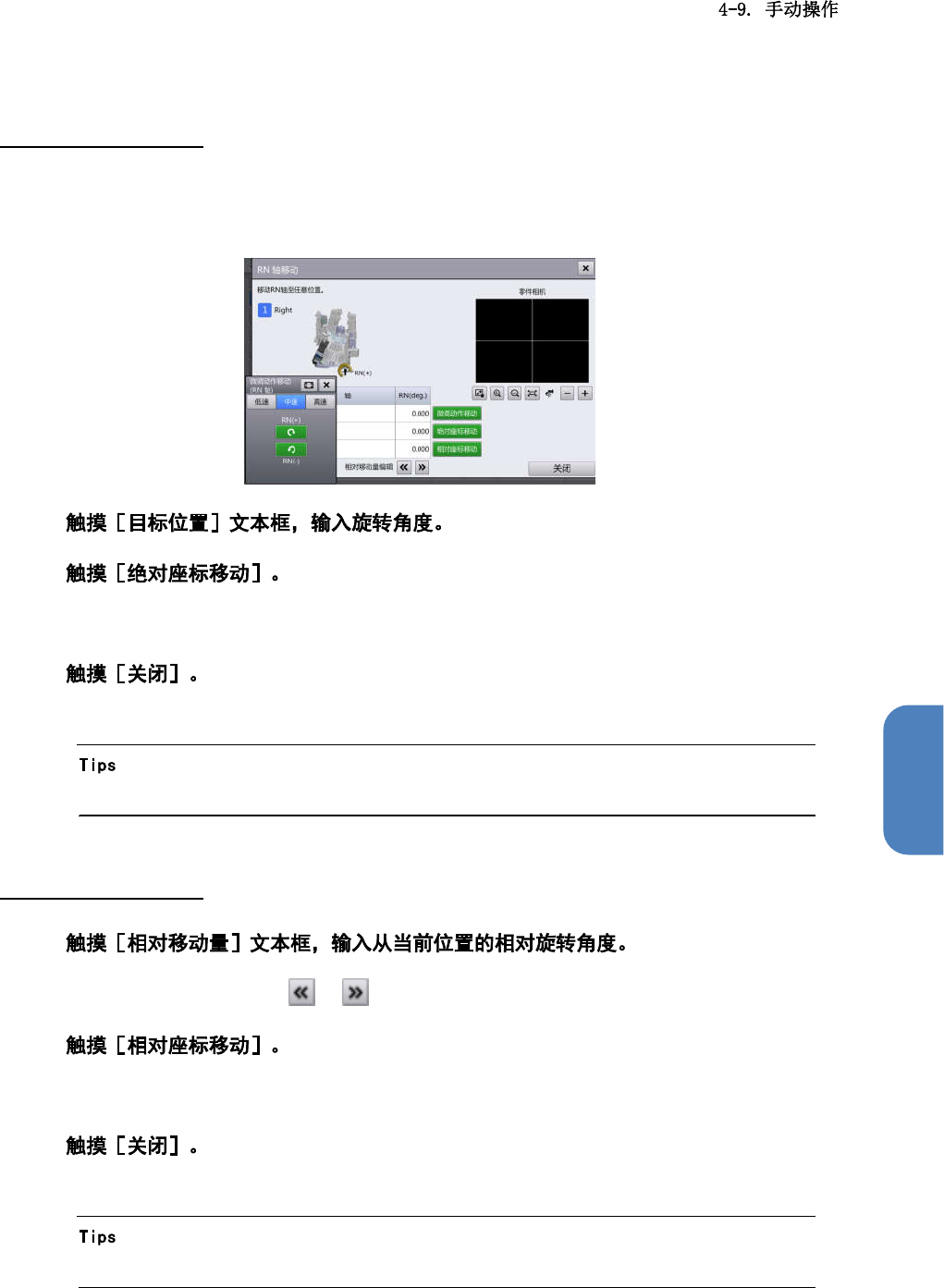

吸嘴 RN 轴的绝对移动
触摸吸嘴头操作画面的［RN］，显示［RN 轴移动］对话框。
旋转吸嘴，移动到任意位置，确认零件相机中显示的吸嘴前端状态。
［位置资讯］的［现在位置］中将显示 RN 轴的当前角度。
1
2
RN 轴将旋转至［目标位置］中指定的角度。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
吸嘴 RN 轴的相对移动
1
触摸［相对移动量编辑］的 / ，可增减旋转角度。
2
RN 轴将从当前位置按［相对移动量］中指定的角度旋转。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
143
第 4 章 操作篇
吸嘴 RN 轴的微调移动
1
显示微调移动的软键盘。
2
触摸［低速］，［中速］，［高速］中的任意一个。
3
RN 轴将向触摸的方向键方向旋转。
4
关闭对话框，返回吸嘴头操作画面。
旋转座 RT 轴的绝对移动
触摸吸嘴头操作画面的［RT］，显示［RT 轴移动］对话框。
旋转吸嘴，移动到任意位置，确认零件相机中显示的吸嘴前端状态。
［位置资讯］的［RT(装着)］中将显示零件安装位置的吸嘴索引，［RT(相机)］中将显示零件相机位置
的吸嘴索引。
1
2
RT 轴将旋转至［目标位置］中指定的位置。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
144
