第 4 章 操作篇
吸嘴 RN 轴的微调移动
1
显示微调移动的软键盘。
2
触摸［低速］，［中速］，［高速］中的任意一个。
3
RN 轴将向触摸的方向键方向旋转。
4
关闭对话框，返回吸嘴头操作画面。

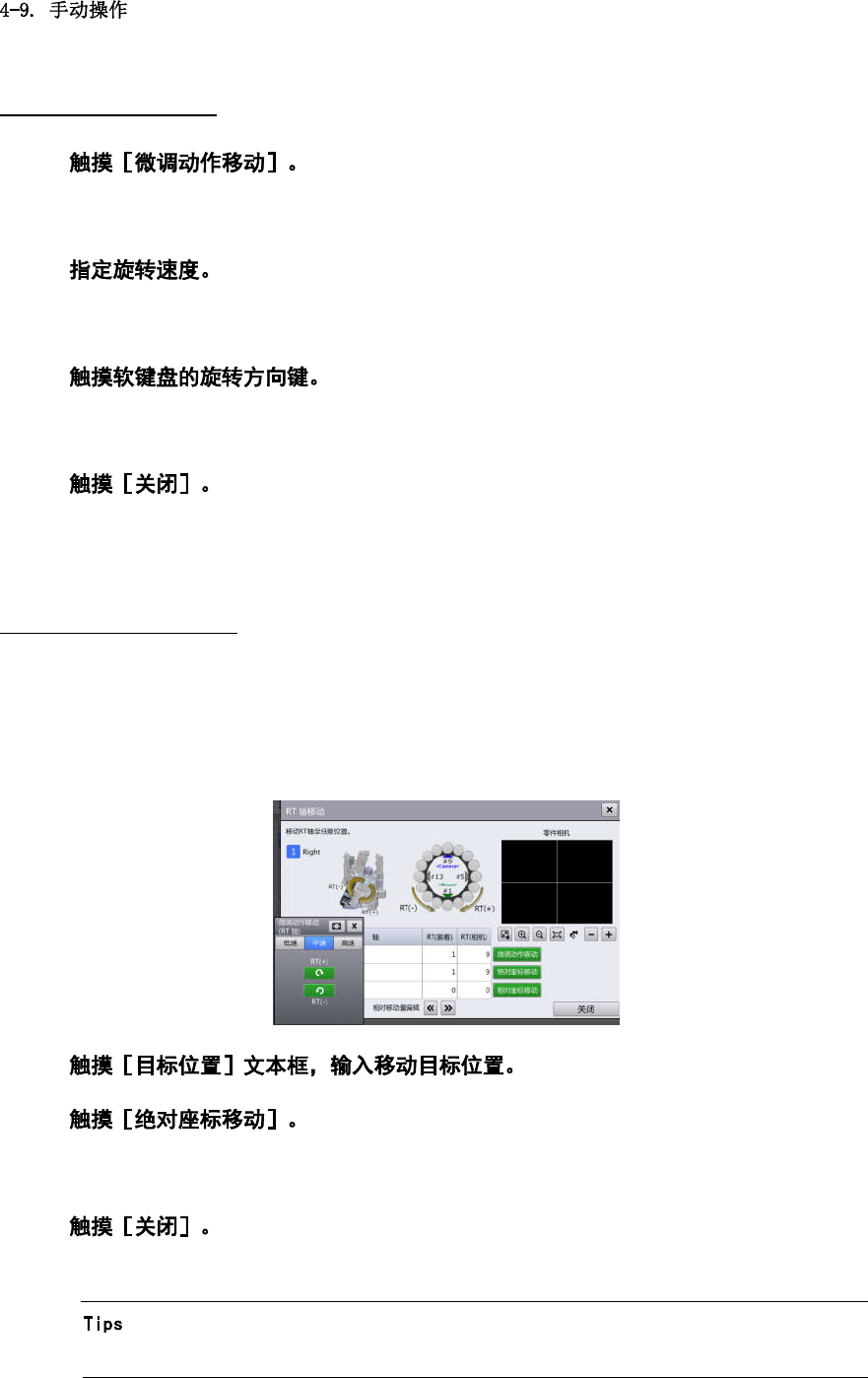

旋转座 RT 轴的绝对移动
触摸吸嘴头操作画面的［RT］，显示［RT 轴移动］对话框。
旋转吸嘴，移动到任意位置，确认零件相机中显示的吸嘴前端状态。
［位置资讯］的［RT(装着)］中将显示零件安装位置的吸嘴索引，［RT(相机)］中将显示零件相机位置
的吸嘴索引。
1
2
RT 轴将旋转至［目标位置］中指定的位置。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
144
第 4 章 操作篇
4

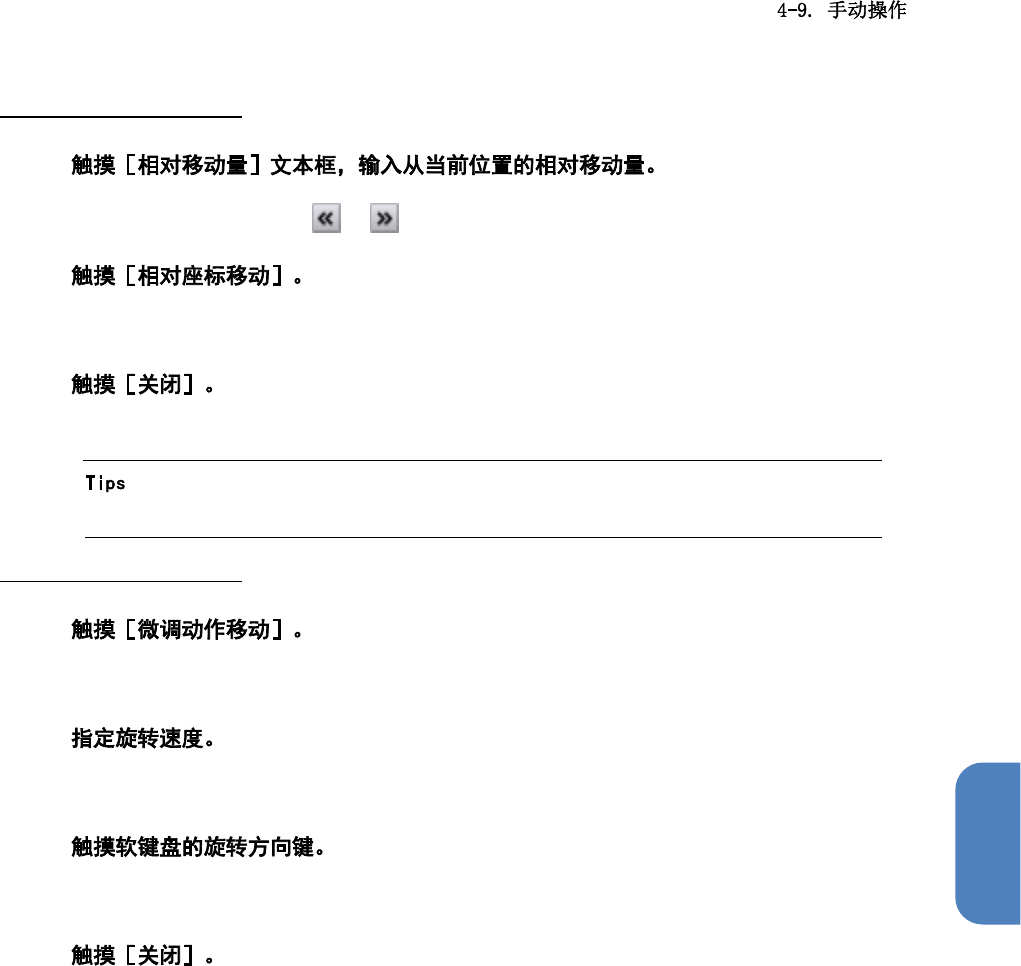

旋转座 RT 轴的相对移动
1
触摸［相对移动量编辑］的 / ，可增减移动量。
2
RT 轴将旋转至［相对移动量］中指定的位置。
3
关闭对话框，返回吸嘴头操作画面。
•
轴动作过程中无法操作画面。
旋转座 RT 轴的微调移动
1
显示微调移动的软键盘。
2
触摸［低速］，［中速］，［高速］中的任意一个。
3
RT 轴将向触摸的方向键方向旋转。
4
关闭对话框，返回吸嘴头操作画面。
145
第 4 章 操作篇

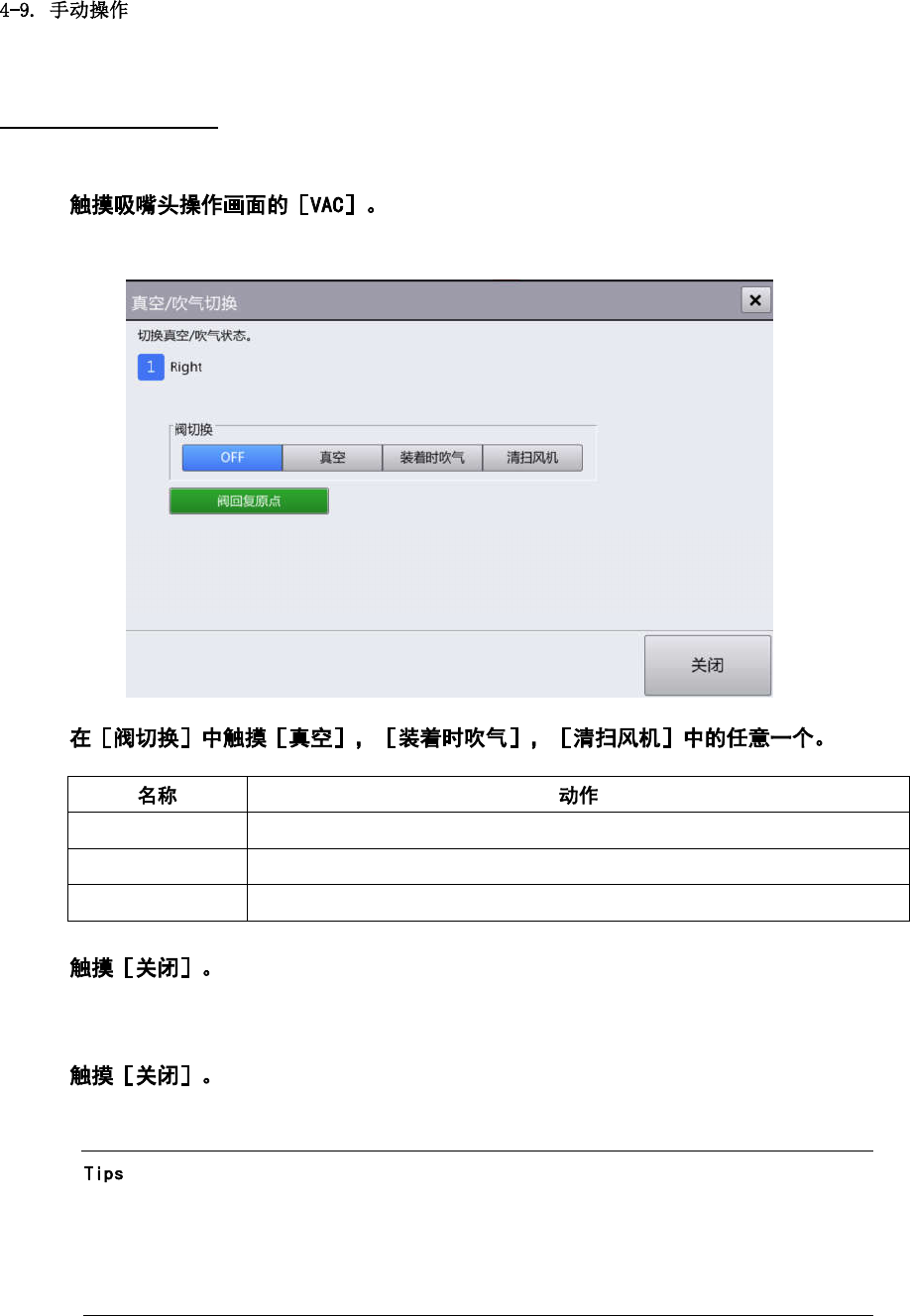

吸嘴头气体的切换操作
切换当前安装位置上的吸嘴气压。
1
显示［真空/吹气切换］对话框。
2
真空 将吸嘴中的气体变为真空状态（吸附零件时的状态）。
装着时吹气 将吸嘴中的气体变为安装吹风（安装零件时吹风）。
清扫风机 将吸嘴中的气体变为清扫吹风（清扫吸嘴时吹风），去除异物。
3
吸嘴中的气体控制变为 OFF，吸嘴中的压力恢复为正常状态。
4
返回吸嘴头操作画面。
•
在未吸附零件的状态（吸嘴上没有任何东西的状态）下，请将［阀切换］设为［关
闭］。如果一直按住真空按钮，灰尘等异物可能进入吸嘴内部。
•
更改吸嘴索引时，吸嘴头操作画面中将显示［RT 轴移动］对话框，更改索引后请进行
上述步骤的操作。
