第 4 章 操作篇 在［数据编辑］ 菜单画 面中触摸［表 A ］，显示［零件选 择一览］对话 框。 (a) 识 别方法 从下拉列 表中选择［零 件代码］列表 中显示的零件识别方 法。 (b) 零 件代码列表 显示通过 ［识别方法］ 中选择的识别 方法识别的零件数据 列表。 (c) P utPC 显示安装数据时 ，可将 ［零件代码］列表中 选择的零件代码追加 到 安装数据中。 (d) P utPC+ 显示安装数据时 ，可将 ［零件代码］列…
第 4 章 操作篇
4
(a) 零件代码 显示配置零件的零件代码。
(b) 装着数量 显示配置零件的安装数量。
(c) 配置 配置选中零件代码对应的零件。
(d) 削除 删除选中的零件代码。
移动供给部信息画面中显示的整列供给部，空的供给部中将安装废弃输送带等。
触摸 / 移动带式供料器。例如，带式供料器安装于 101～110 的供给部
时，触摸 ，将移动到 102～111 的供给部。
185
第 4 章 操作篇

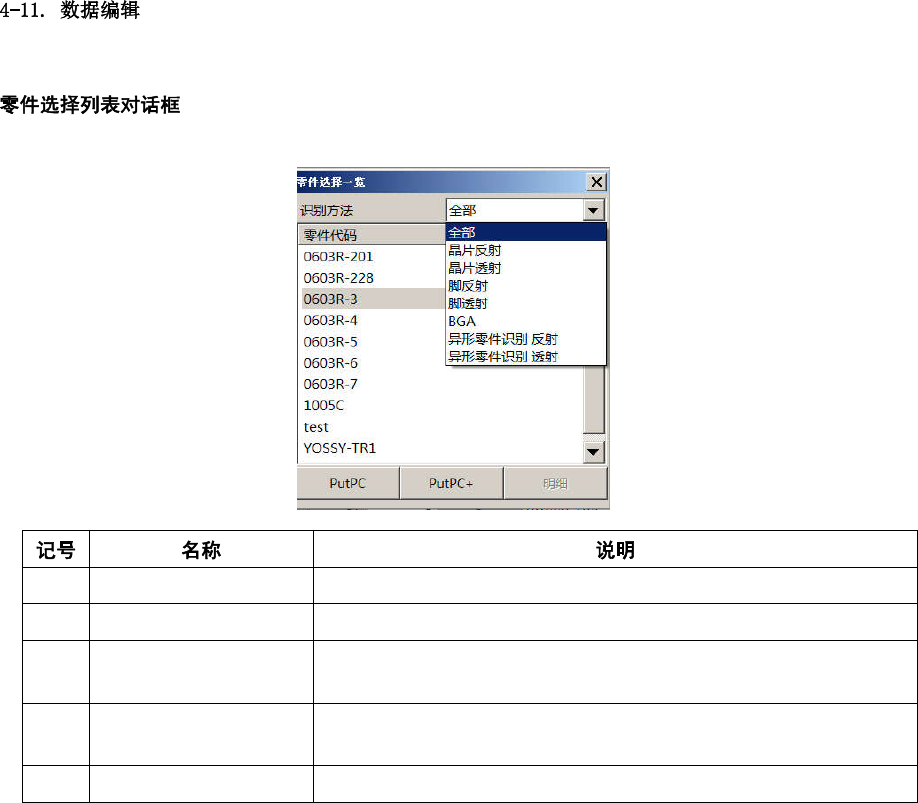

在［数据编辑］菜单画面中触摸［表 A］，显示［零件选择一览］对话框。
(a) 识别方法 从下拉列表中选择［零件代码］列表中显示的零件识别方法。
(b) 零件代码列表 显示通过［识别方法］中选择的识别方法识别的零件数据列表。
(c) PutPC
显示安装数据时，可将［零件代码］列表中选择的零件代码追加到
安装数据中。
(d) PutPC+
显示安装数据时，可将［零件代码］列表中选择的零件代码追加到
安装数据的空行中。
(e) 明细 显示选中零件代码的详情。
186
第 4 章 操作篇
4
4-11-2. 基板监视器显示
显示在文件管理中打开的机种数据之基板上零件安装示意图。
可显示零件的零件代码，部件名，使用吸嘴等。
触摸［数据编辑］画面左侧的子菜单面板中的［基板显示器］，显示［基板显示器］画面。
(a)
零件绘制范围（安装示
意图）
显示基板上零件的安装示意图。
(b) 基板信息区域 1 显示零件绘制区域中显示的基板信息。
•
装着零件数：显示安装的总零件数。
•
跳过次数：显示跳过的安装数。
•
基板种类：显示当前的基板种类是单板还是集合板。
关于集合板的详情，请参阅“4-11-7. 区块展开信息编辑”
•
编辑中文件的种类：显示正在编辑的文件种类。
(c) 基板信息区域 2 触摸零件绘制区域中显示的零件后显示。
•
参照：显示零件的部件名。
•
零件代码：显示零件的零件代码。
•
XY 坐标：转换为实际基板上的 X，Y 坐标后显示。
•
机台号码：显示零件的单元格编号。
•
供给位置：显示零件的供给位置编号。
•
吸嘴：显示零件的吸嘴索引。
•
吸嘴 ID：名称：显示零件的吸嘴 ID 和名称。
