第 1 章 安全注意事项
安全规格
1
n
φ12 mm 以上
φ8 mm 以上
-15°C 至 +70°C
0MPa ～ 0.7MPa
n
•
请使用带 ULAWM 2517/c-UL/CE 屏蔽护套的电缆作为电源电缆。
•
连接到本机的网线请勿超过 30m。
n
本机的控制用计算机内部，吸嘴头部和 X 轴后部电缆支架横方向上内置锂电池。
控制用计算机在 UPS 和主板上使用。
13
第 1 章 安全注意事项
1-8. 关于警告标签
n
本机所贴显示警告标签的种类和意思如下。请在理解了各种记号意思的基础上，给予充分注意，进行作
业。
表示该装置以及场所被供给高压电，若在通电时接触会发生危险。
也表示该位置在主断路器 OFF 后依然通电。
a
表示用于外部保护电线的接地端子。
b
靠近可动部分，将手伸入操作时务必注意。
c
表示手、手指等有被可动部分夹住的危险。
d
不仅是通电，也指有强大磁场的装置及场所。对电子心脏起搏器、
磁卡、钟表可能造成影响。
e
表示可能发生由激光线引起的危害。
f
在标志周围坐下或用手施加大负荷，有可能导致零件损坏。
g
记载本机的规格。
i
14
第 1 章 安全注意事项
1
n

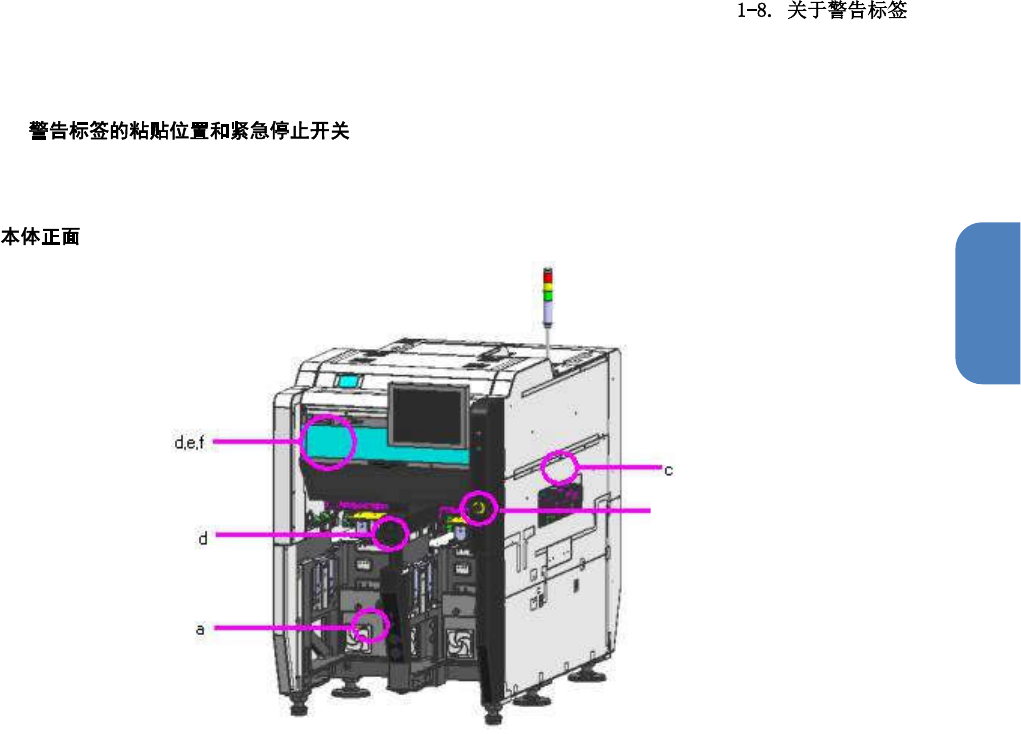

警告标签位于本机的如下位置。标签的详细说明请参见上表的相应项目。另外，请确认紧急停止开关的
位置。
紧急停止
开关
15
