第 4 章 操作篇
4-12. 零件编辑

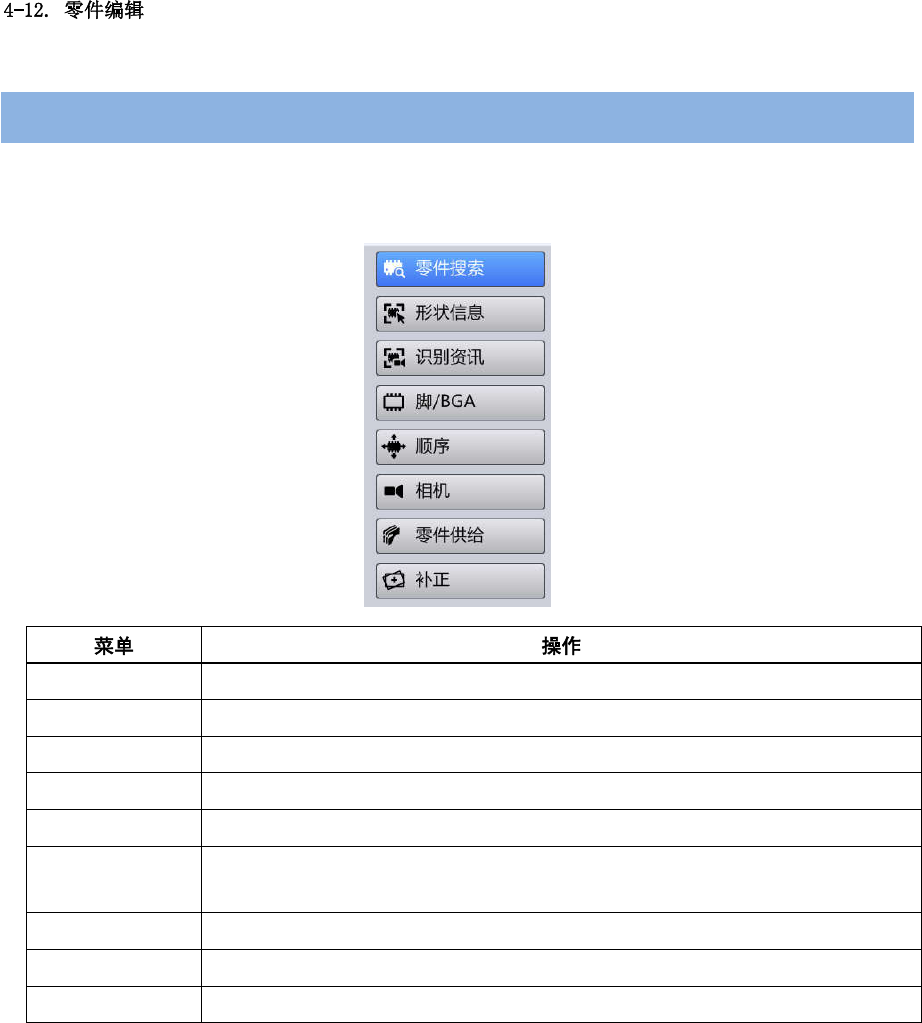

可编辑零件数据，调出零件生成向导。
触摸主菜单中的［零件编辑］后显示。
零件搜索 在零件资料库数据库中搜索对象零件。
零件类别信息 编辑零件代码，形状种类等基本信息。
形状信息 编辑零件大小，极性位置。
识别资讯 编辑零件的识别参数。
脚/BGA 显示零件的引脚信息，BGA 信息。
顺序 编辑零件的吸附/安装顺序。
编辑零件的吸附/安装速度，使用的吸嘴。
相机 编辑用于零件识别的相机种类，照明级别。
零件供给 编辑零件的供给形态，供给参数。
补正 显示和编辑零件数据的吸附中心偏移量，识别中心偏移量信息。
212
第 4 章 操作篇
4
4-12-1. 共用面板的操作

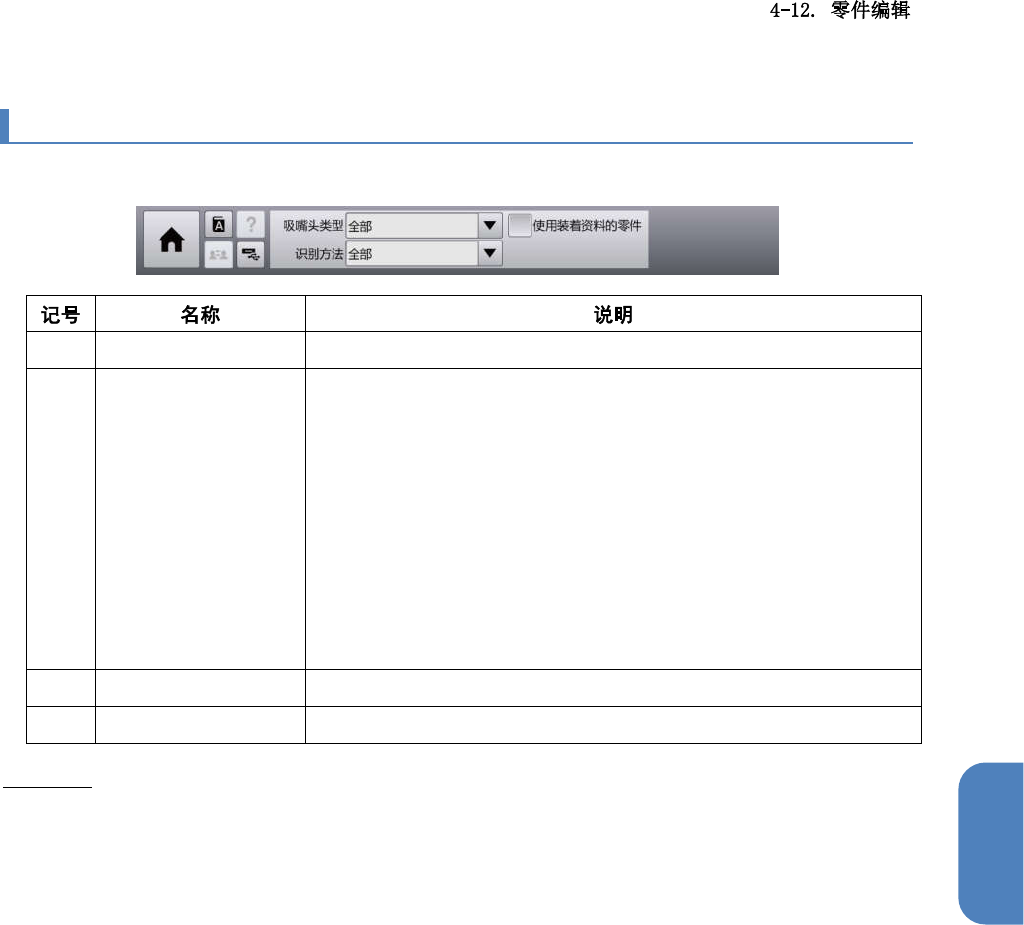

在零件编辑菜单中切换显示共用面板。
(a) 吸嘴头类型 从下拉列表中选择搜索对象的吸嘴头类型。
(b) 识别方法 从下拉列表中选择搜索对象的识别方法。
•
晶片反射：利用反射照明识别的芯片零件
•
晶片透射：利用透射照明识别的芯片零件
•
脚反射：利用反射照明识别的引脚零件
•
脚透射：利用透射照明识别的引脚零件
•
BGA：识别焊球有无的 BGA 零件
•
异形零件识别 反射：利用反射照明识别的异形零件
•
异形零件识别 透射：利用透射照明识别的异形零件
(c) 使用装着资料的零件 使用安装数据搜索数据时选中。
(d) 过去异常零件 选中后将显示有错误的数据。
基本操作
零件编辑画面中可进行以下操作。
•
删除已有的零件数据，或复制后创建新的零件数据。
•
调出零件创建向导创建新的零件数据，或编辑已有的零件数据及识别参数。
213
第 4 章 操作篇

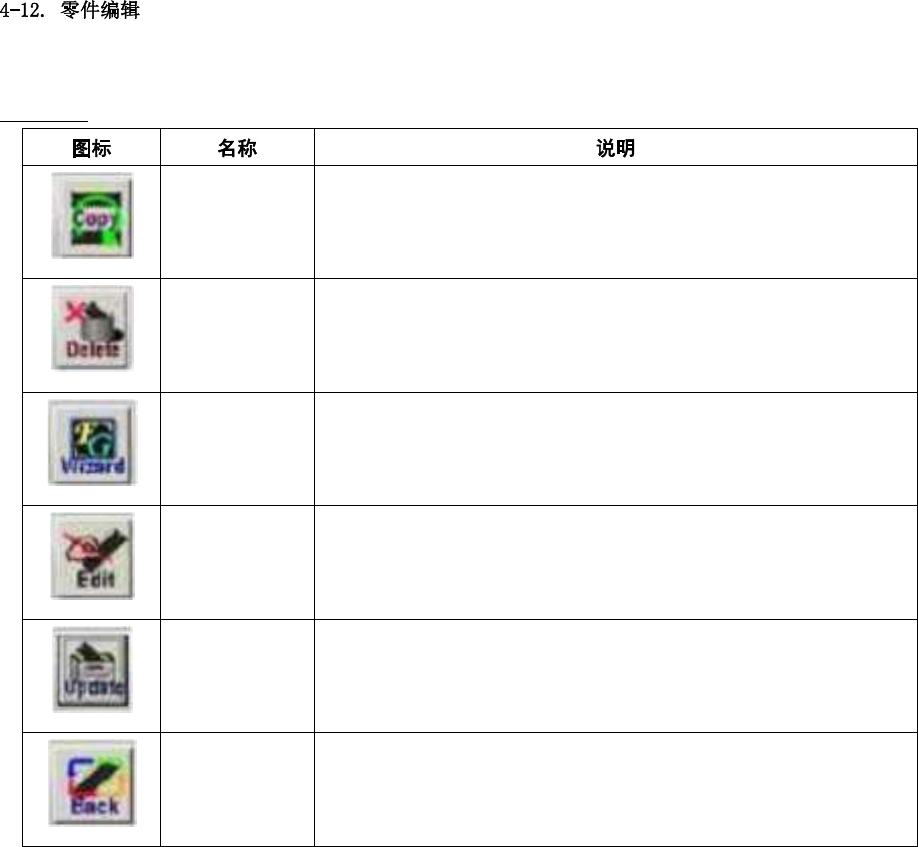

共用按钮
复制 复制选中零件的零件数据，生成新的零件数据。
显示所复制零件数据的编辑模式。
删除 从零件资料库中删除选择的零件数据。
Wizard 显示弹出菜单，选择新建或编辑。
Wiz-新建：新建零件数据。
Wiz-编辑：编辑在［零件明细表］中选中零件的零件数据。
Edit 编辑选中零件的零件数据。
更新 保存机种文件。
可按机种名称，生产线，单元格或机种类型保存。
Back 返回上一画面。
