第 4 章 操作篇 4-12-3. 不同种类零件的 信息画面 可显示和编辑零 件资料 库中注册的零件名称 ，不同种类零件的信 息。 零件概要区域 显示列表中选中 零件外 观相关的信息。在可 输入的字段中输入作 为搜索关 键字的信息。 • 零件 ID ：显示注 册零件的零件 I D 。 • 零件代码：输入 零件的 零件代码。 • 零件名称：输入 零件的 一般名称。 • 零件别称：输入 零件的 第二名称。 • 说 明：输入 注释。 • 形状…
第 4 章 操作篇
4

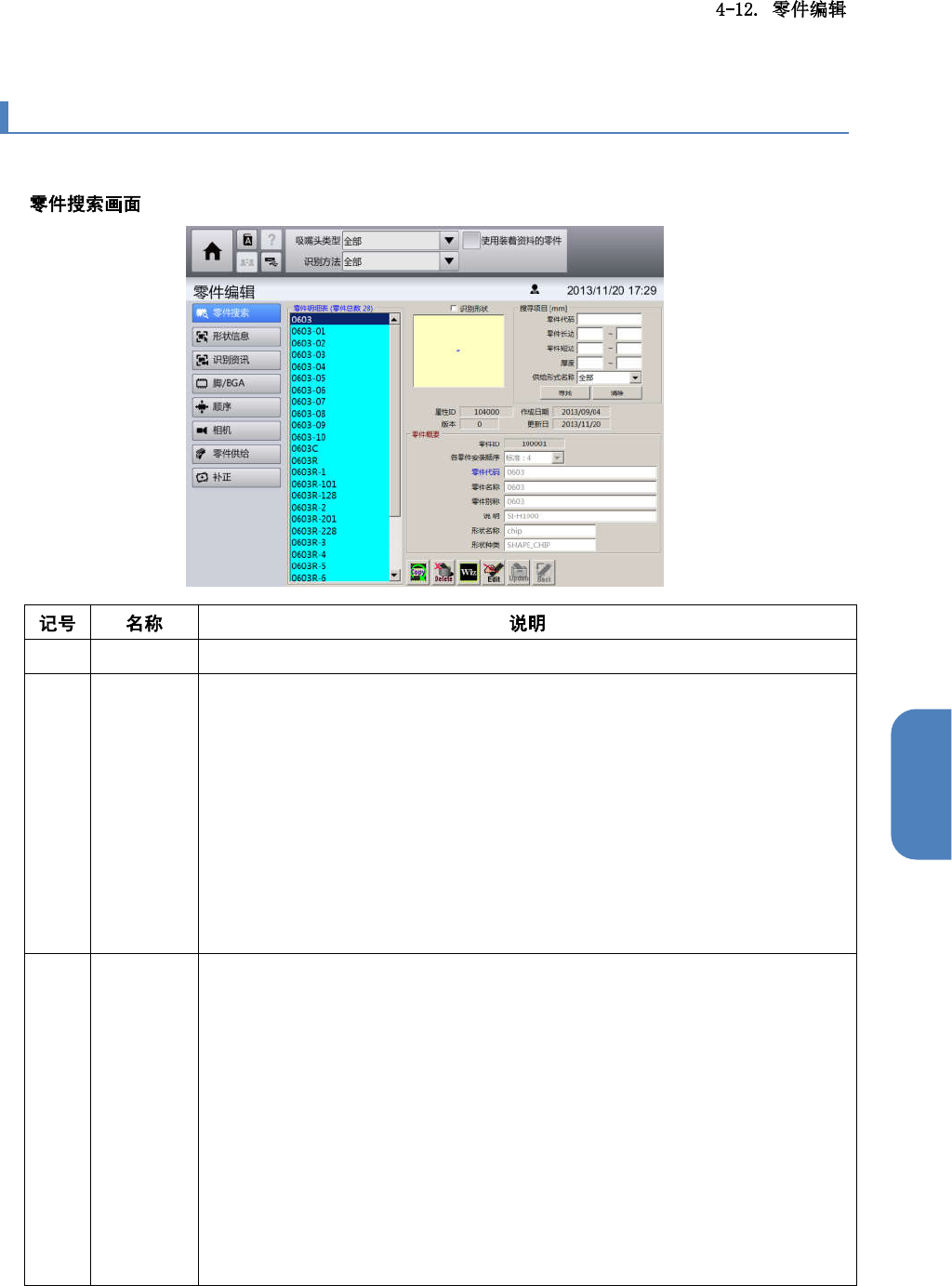

4-12-2. 零件的搜索
可搜索零件资料库中记录的零件数据。
n
(a) 零件列表 列表显示零件的搜索结果。
(b)
搜寻项目
区域
根据零件的零件代码，零件尺寸范围，供给形态减少搜索项目。
•
零件代码：输入零件的零件代码作为搜索关键字。
•
零件长边：输入零件长边的搜索范围。
•
零件短边：输入零件短边的搜索范围。
•
厚度：输入零件厚度的搜索范围。
•
供给形式：输入零件的供给形态。
•
寻找：开始搜索满足输入搜索条件的零件。
•
清除：清除所有搜索条件。
(c)
零件概要
区域
显示列表中选中零件外观相关的信息。在可输入的字段中输入作为搜索关键字
的信息。
•
零件 ID：显示注册零件的零件 ID。
•
零件代码：输入零件的零件代码。
•
零件名称：输入零件的一般名称。
•
零件别称：输入零件的第二名称。
•
说 明：输入注释。
•
形状名称：输入零件形状的一般名称。
•
形状种类：输入芯片零件，引脚零件，BGA/CSP 零件，异形零件等零件
种类。
215
第 4 章 操作篇
4-12-3. 不同种类零件的信息画面
可显示和编辑零件资料库中注册的零件名称，不同种类零件的信息。
零件概要区域
显示列表中选中零件外观相关的信息。在可输入的字段中输入作为搜索关
键字的信息。
•
零件 ID：显示注册零件的零件 ID。
•
零件代码：输入零件的零件代码。
•
零件名称：输入零件的一般名称。
•
零件别称：输入零件的第二名称。
•
说 明：输入注释。
•
形状名称：输入零件形状的一般名称。
•
形状种类：输入芯片零件，引脚零件，BGA/CSP 零件，异形零件等
零件种类。
属性 ID 显示零件数据的属性 ID。
作成日期 显示零件数据的创建日期。
版本 显示零件数据的版本。
更新日 显示零件数据的最后更新日期。
216
第 4 章 操作篇
4

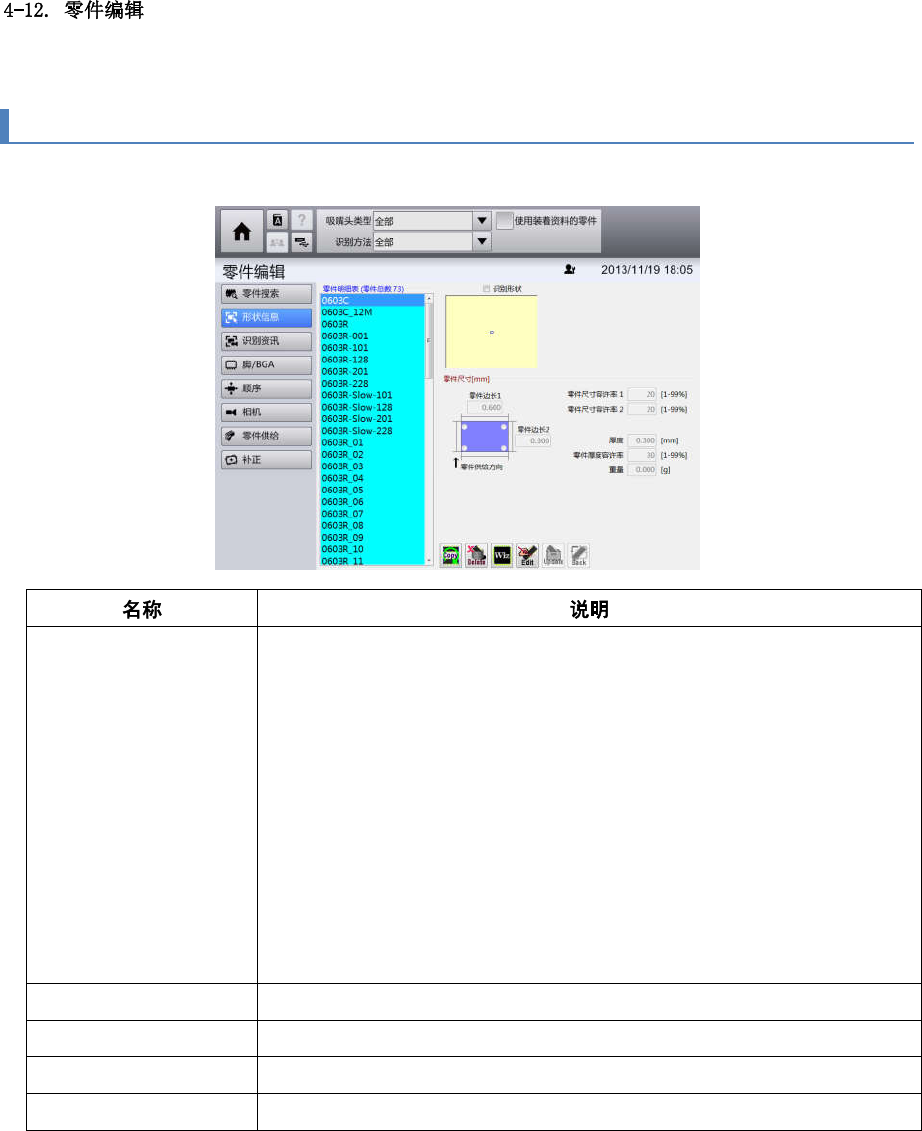

4-12-4. 零件的形状信息画面
可显示零件资料库中注册的零件数据之零件大小信息。或者在各字段中输入，编辑大小信息。
零件尺寸[mm]
•
零件边长 1：输入方形零件的零件长度 1 的尺寸。
•
零件边长 2：输入方形零件的零件长度 2 的尺寸。
•
厚度：输入零件的厚度。
•
重量：输入零件的重量。
•
零件尺寸容许率：输入识别零件尺寸时的容许率。
•
零件厚度容许率：输入吸附检查识别时零件厚度的容许率。
217
