第 4 章 操作篇 零件形状 注册零件的形状 。 • 资料项目：显示 可更改 零件长度的项目。 • 变更前：显示更 改零件 长度前的值。 • 变更后：显示更改零件 长度后的值（ 输入值）。 • 单位： m m • 全部选择 " 变更前 " ：使用更改前的值作为 所有零件形状 的设定值。 • 全部选择 " 变 更后 " ：使用更改后的值 作为所有零件 形状的设定值 。 顺序 注册序列的设定 值。 •…
第 4 章 操作篇
4
在定位的过程中使用
设定脚
设定是否排列引脚集合。
通常为选中。但以下情况下取消选中。
•
发生识别错误。
•
引脚集合重叠。
•
主体内存在引脚集合。
高精度模式 设定是否在高精度模式下测量引脚前端。
背面装着检出 吸附零件时，设定是否检测零件的背面安装（上下反转吸附的状态）。
•
检查内侧装着：选中后，将检测背面安装的零件。
•
正常吸附状态：指定零件表面的亮度。零件表面在相机画面中较亮
时，选中［接地面明亮］。
•
临界值：输入亮度的阈值，以区分零件表面的状态。也可移动滚动条
来调整。
243
第 4 章 操作篇
零件形状 注册零件的形状。
•
资料项目：显示可更改零件长度的项目。
•
变更前：显示更改零件长度前的值。
•
变更后：显示更改零件长度后的值（输入值）。
•
单位：mm
•
全部选择 "变更前"：使用更改前的值作为所有零件形状的设定值。
•
全部选择"变更后"：使用更改后的值作为所有零件形状的设定值。
顺序 注册序列的设定值。
•
资料项目：显示可更改序列的项目。
•
变更前：显示零件管理表格中注册的值，或吸附，废弃画面中输入的值。
•
推荐资料：显示生成运动数据时的推荐值。
•
单位：msec
•
全部选择 "变更前"：使用更改前的值作为所有序列的设定值。
•
全部选择 "推荐资料"：使用推荐数据的值作为所有序列的设定值。
244
第 4 章 操作篇
4
n

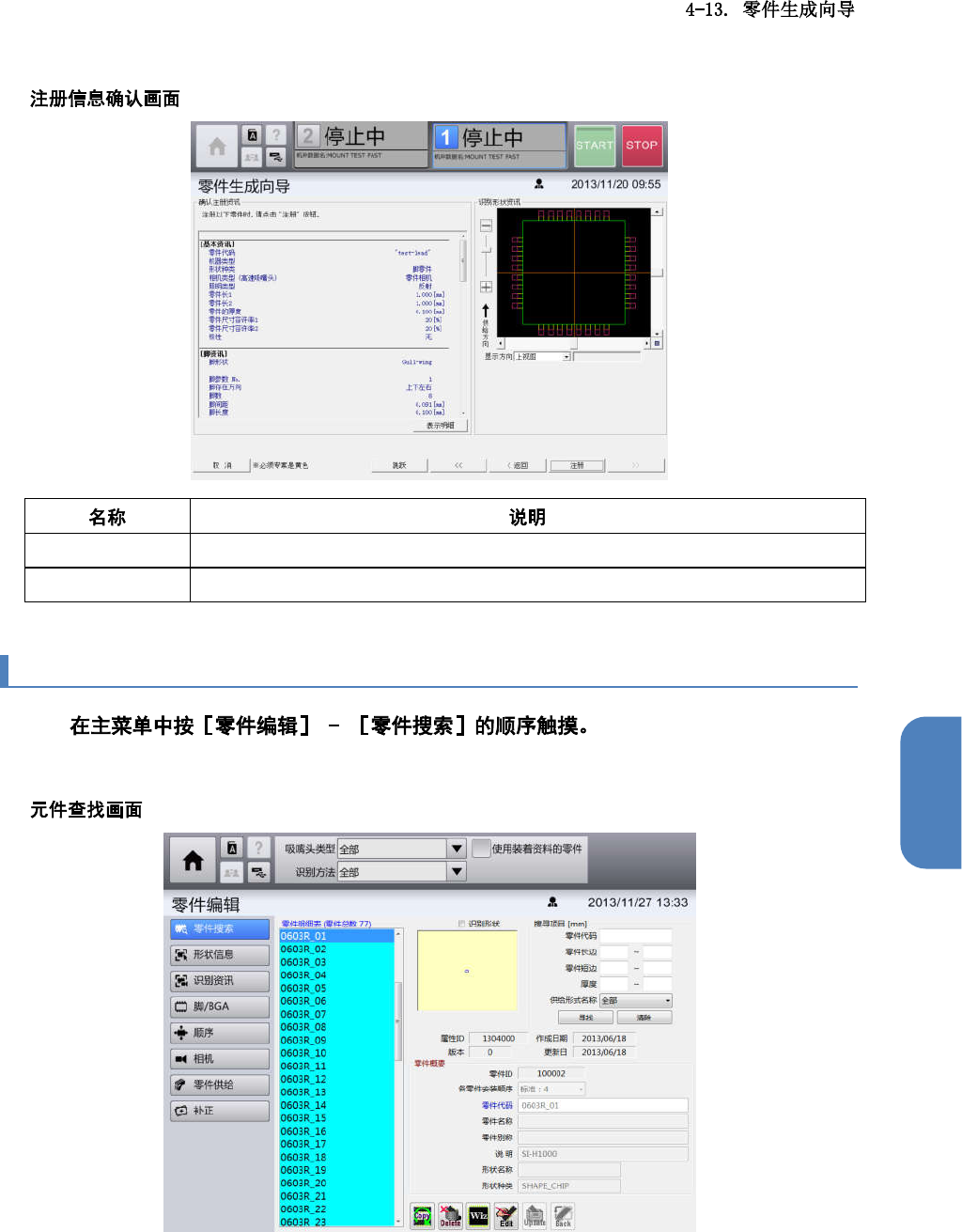

注册信息列表 列表显示生成零件的注册信息。
表示明细 显示注册零件的详细信息。
4-13-6. 零件生成向导的操作
1
显示零件搜索画面。
n
245
