第 4 章 操作篇 4-14-3. 创建芯片零件的 数据 1 2 输入任意的零件 名称， 零件别称，注释。 3 输入任意的形状 名称， 零件尺寸，容许率。 4 5 显示供给部信息 画面。 250
第 4 章 操作篇
4
4-14. 数据创建步骤
4-14-1. 零件生成向导
这里介绍从获得电子零件到创建零件数据的步骤。
实际创建零件数据时，请按照各零件品种的步骤，在理解创建零件识别数据的作业后，创建对象电子零
件的数据。
获得创建零件识别数据所需的电子零件，触摸主菜单中的［零件编辑］，然后触摸零件编辑的各个功能
画面中显示的［Wizard］，将显示弹出菜单。
创建零件数据时，触摸以下按钮。
•
新规作成：新建时
•
编辑：重新编辑已有数据时
•
识别：更改已有数据的识别信息时
4-14-2. 零件数据的新建
触摸［Wizard］，显示弹出菜单。
在弹出菜单的列表中选择新建，显示［零件生成向导］。
249
第 4 章 操作篇

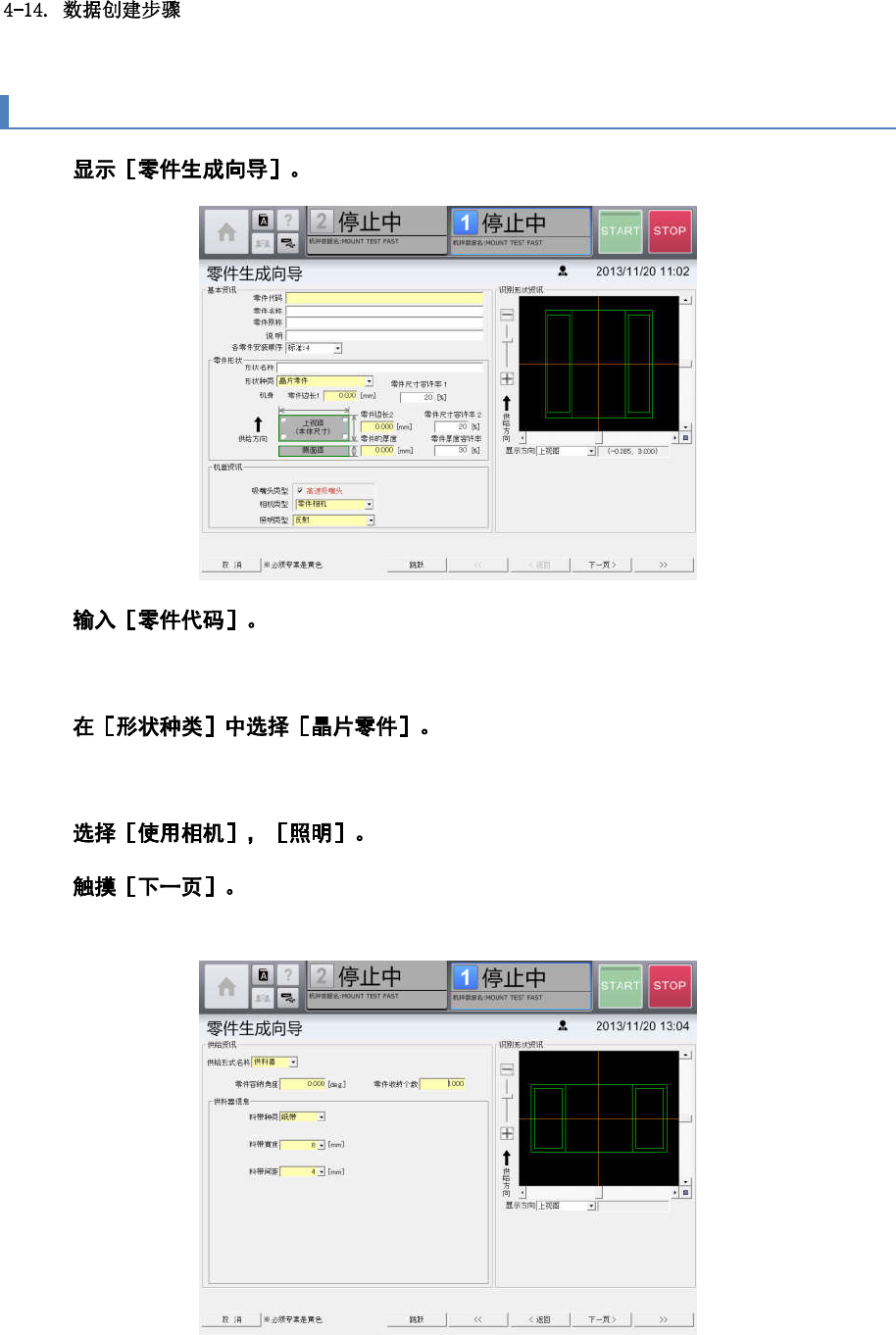

4-14-3. 创建芯片零件的数据
1
2
输入任意的零件名称，零件别称，注释。
3
输入任意的形状名称，零件尺寸，容许率。
4
5
显示供给部信息画面。
250
第 4 章 操作篇
4

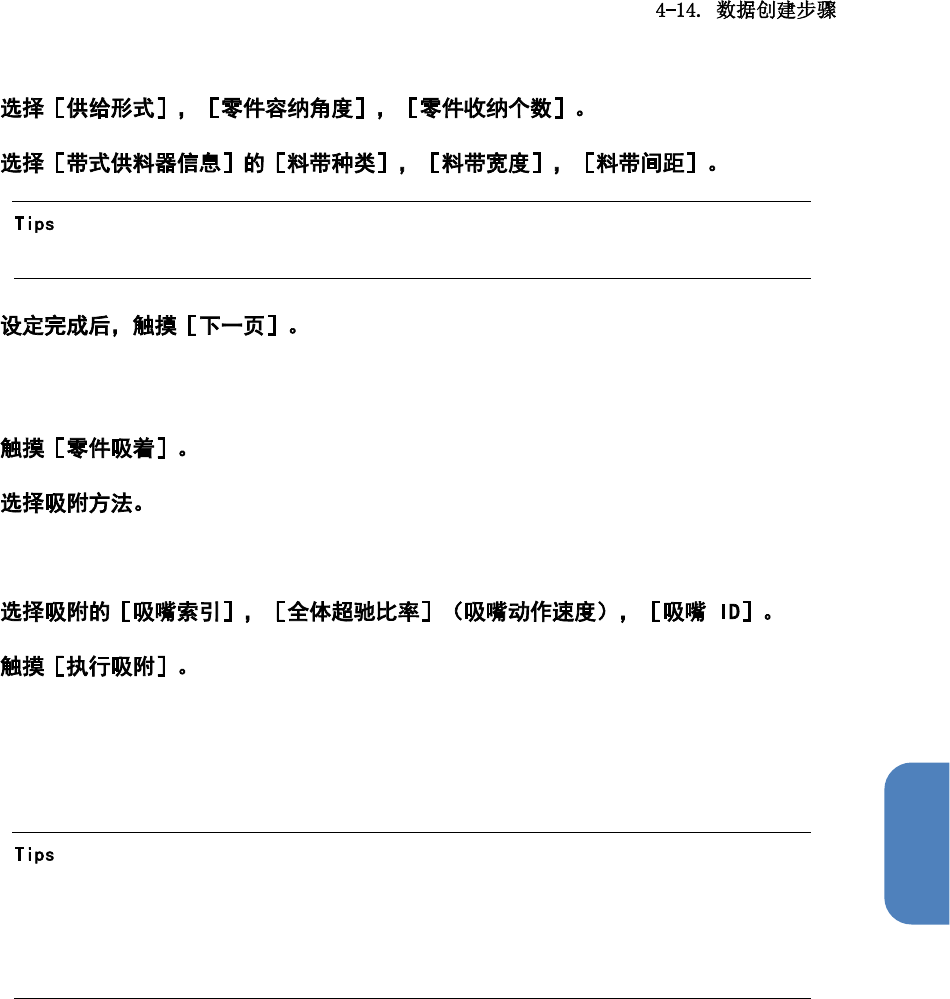

6
7
•
输入数值的零件信息时，不需要下面的步骤 8 到 16。请从步骤 17 继续。
8
显示吸附，废弃画面。
9
10
选择了［自动吸着］时，选择［使用供给部编号］。
11
12
吸嘴头将移动到手动吸附位置，请用吸嘴吸附零件。
从带式供料器等自动吸附时，需要在基本信息画面中输入［零件的厚度］和［零件边长 1］和
［零件边长 2］。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
•
吸附的吸嘴指示错误时，触摸［零件废弃］，然后触摸［放弃执行］后废弃零件。
•
即使没有吸附零件也请这样操作。
•
废弃零件后触摸［零件吸着］，将返回零件吸附画面，请重新选择吸嘴，触摸［执行
吸附］，重复吸嘴吸附的步骤。
251
