第 4 章 操作篇 21 选中［识别角度］的［ 吸着偏离测试 ］后显示吸附 的偏移，选中［零件 旋转测试］后显示旋 转 吸附零件后利用 角度识 别的状态。 • 识别数据的验证 请从两 方面进行，一是吸附 中发生零件偏移时的 识别稳定性， 二是在 任意角度识别时 的识别 稳定性。 • 验证与零件偏移 相关的 稳定性时，选中［吸 着偏离测试］，在［ 旋转角度范围 ］和 ［旋转刻度角度 ］中输 入合适的值，然后触 摸［识别执行］。此时，会 受…
第 4 章 操作篇
4
17

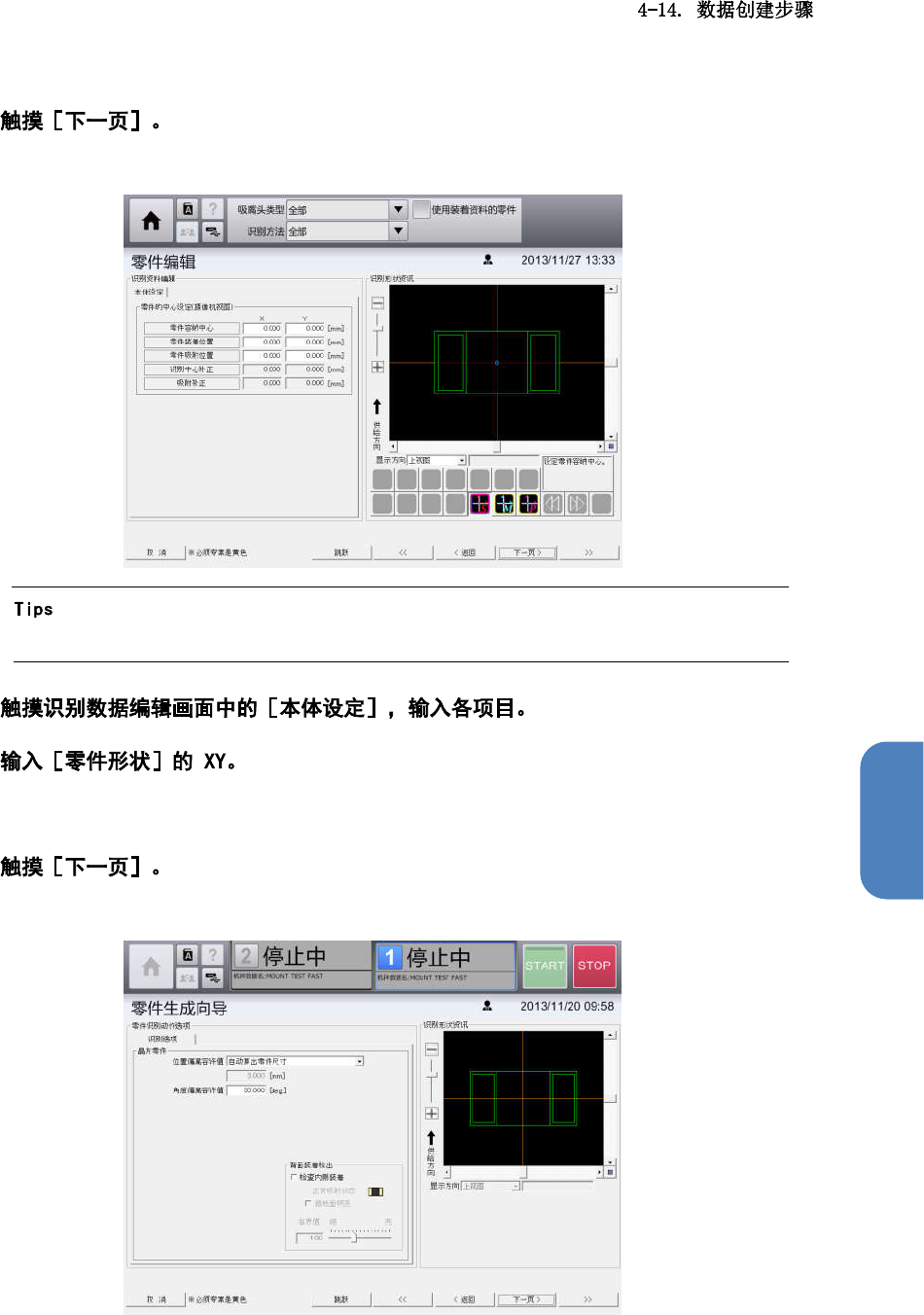

显示识别数据编辑画面。
•
通过自动生成创建信息时，不需要下面的步骤 18。
18
19
［歪斜设定］的［歪斜］，［零件形状］的［容许率］ XY 可任意输入。
20
显示零件识别选项画面。
253
第 4 章 操作篇
21
选中［识别角度］的［吸着偏离测试］后显示吸附的偏移，选中［零件旋转测试］后显示旋转
吸附零件后利用角度识别的状态。
•
识别数据的验证请从两方面进行，一是吸附中发生零件偏移时的识别稳定性，二是在
任意角度识别时的识别稳定性。
•
验证与零件偏移相关的稳定性时，选中［吸着偏离测试］，在［旋转角度范围］和
［旋转刻度角度］中输入合适的值，然后触摸［识别执行］。此时，会受求出的速
度，安装的精度影响，但作为推荐值，请输入［旋转角度范围］30°，［旋转刻度角
度］1.000°。
•
验证任意角度下的识别稳定性时，选中［零件旋转测试］，在［开始旋转角度］和
［结束旋转角度］，［旋转刻度角度］中输入合适的值，然后触摸［识别执行］。此
时，会受实际的吸附，安装角度影响，但作为推荐值，请输入［开始旋转角度］
0.000°，［结束旋转角度］360.000°，［旋转刻度角度］5.000°。
22
在识别过程中触摸［STOP］，将停止识别处理。
在识别数据编辑画面中更改［本体设定］的［零件形状］XY 后，将显示于零件长度反映画面
中。请在更改前和更改后中选择要注册的零件长度。
23
显示吸附，废弃画面。
24
25
从吸嘴上取下识别到的零件。
254
第 4 章 操作篇
4
26
显示注册信息确认画面。
27
结束零件生成向导，返回零件编辑画面，零件注册完成。
创建引脚零件的数据
1
2
3
4
5
显示供给部信息画面。
