RX-7说明书(4) - 第330页
第 4 章 操作篇 6 7 • 通过 自动 生成 创 建引 脚信 息时 ， 不需 要 下面 的步 骤 8 到 19 。 请 进行 步骤 20 的操 作 。 8 显示吸附，废弃 画面。 9 10 在［吸着方法］ 中选择 了［自动吸着］时， 选择使用供给位置编 号。 256

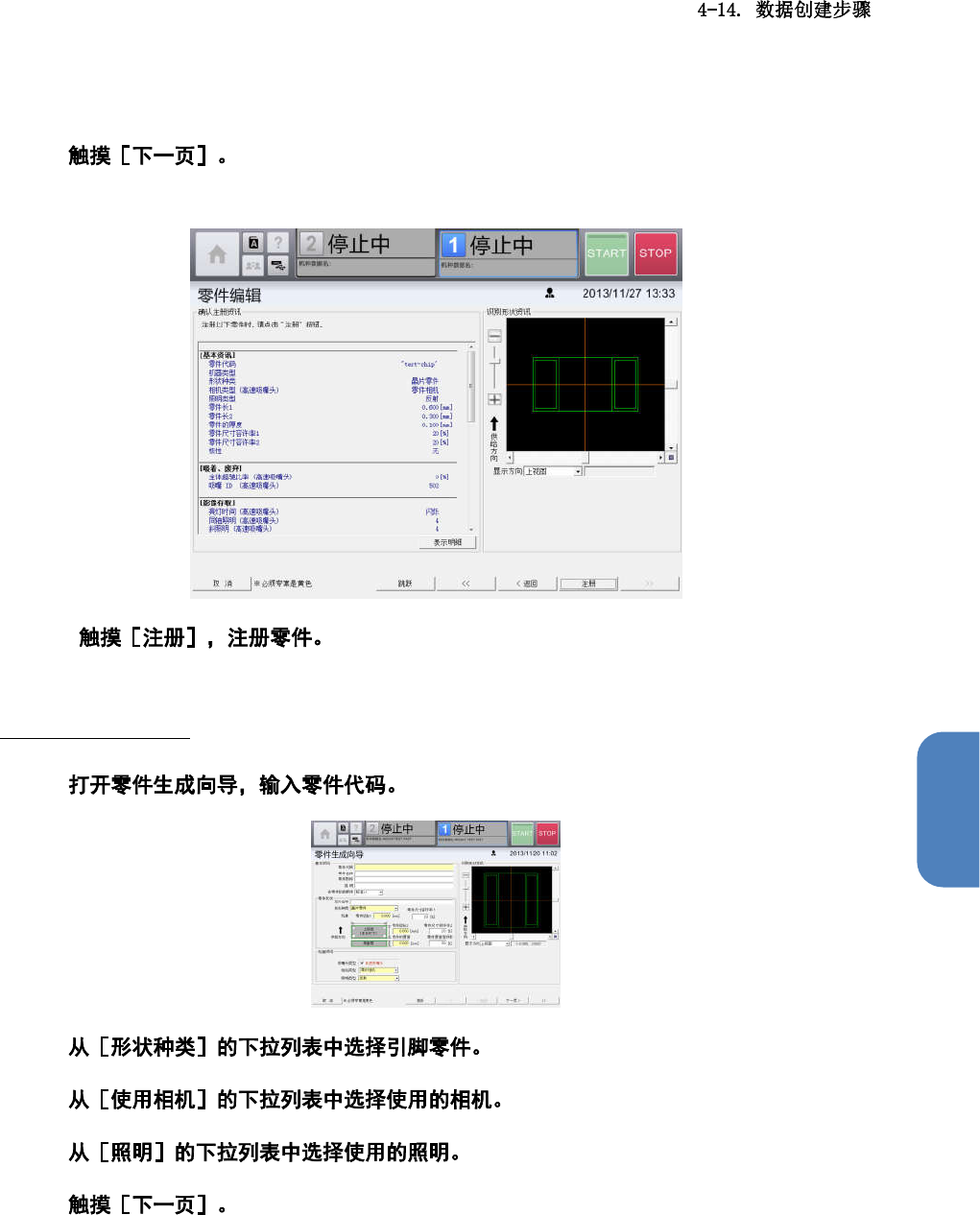

第 4 章 操作篇
4
26
显示注册信息确认画面。
27
结束零件生成向导，返回零件编辑画面，零件注册完成。
创建引脚零件的数据
1
2
3
4
5
显示供给部信息画面。
255

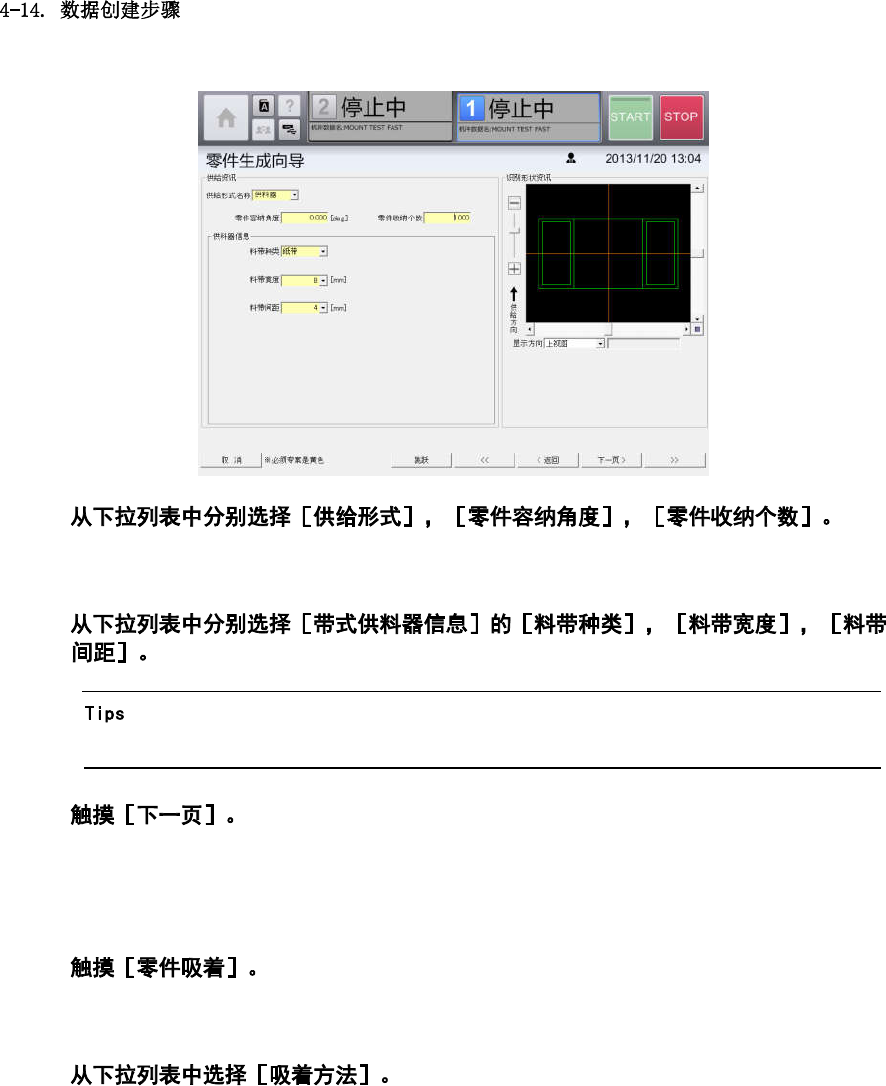

第 4 章 操作篇
6
7
•
通过自动生成创建引脚信息时，不需要下面的步骤 8 到 19。请进行步骤 20 的操作。
8
显示吸附，废弃画面。
9
10
在［吸着方法］中选择了［自动吸着］时，选择使用供给位置编号。
256
第 4 章 操作篇
4
11

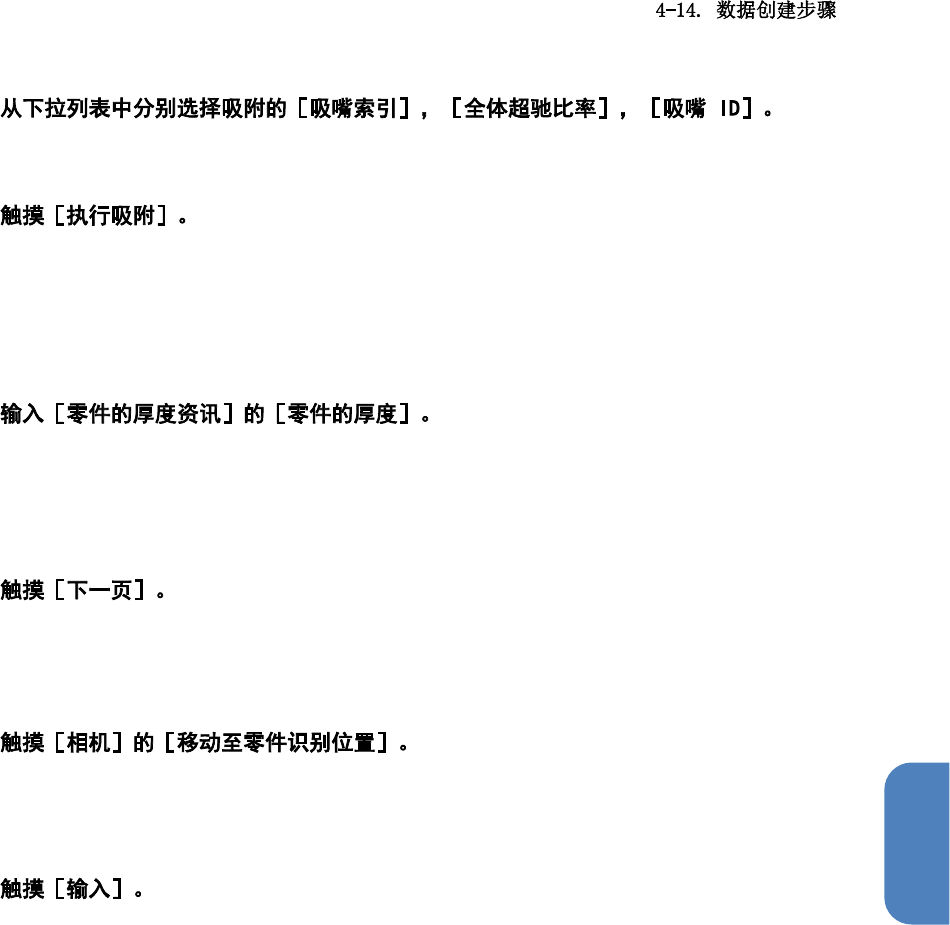

12
吸嘴头将移动到手动吸附位置，请用吸嘴吸附零件。
从带式供料器等自动吸附时，需要在基本信息画面中输入零件厚度和零件长度。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
13
触摸［零件的厚度测定］，测量零件厚度，并显示结果。 触摸［映现 ->］，测量结果将反映
到［零件的厚度］中。
14
显示图像导入画面。
15
吸附的零件将移动到指定的相机位置。
16
导入零件的图像。
257
