第 4 章 操作篇 17 显示识别数据编 辑画面 。 18 自动生成识别数 据。 通过自动生成创 建引脚 信息时，不需要下面 的步骤 19 ， 20 。请转至步骤 21 。 输入引脚信息时 ，请至 步骤 19 。 • 如果是引脚较少 的零件 ，可能无法自动生成 。此时，请通过半自 动生成创建零 件数 据。有关操作方 法的详 情，请参阅下述的“ 半自动生成”。 19 20 258
第 4 章 操作篇
4
11
12
吸嘴头将移动到手动吸附位置，请用吸嘴吸附零件。
从带式供料器等自动吸附时，需要在基本信息画面中输入零件厚度和零件长度。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
13
触摸［零件的厚度测定］，测量零件厚度，并显示结果。 触摸［映现 ->］，测量结果将反映
到［零件的厚度］中。
14
显示图像导入画面。
15
吸附的零件将移动到指定的相机位置。
16
导入零件的图像。
257
第 4 章 操作篇
17

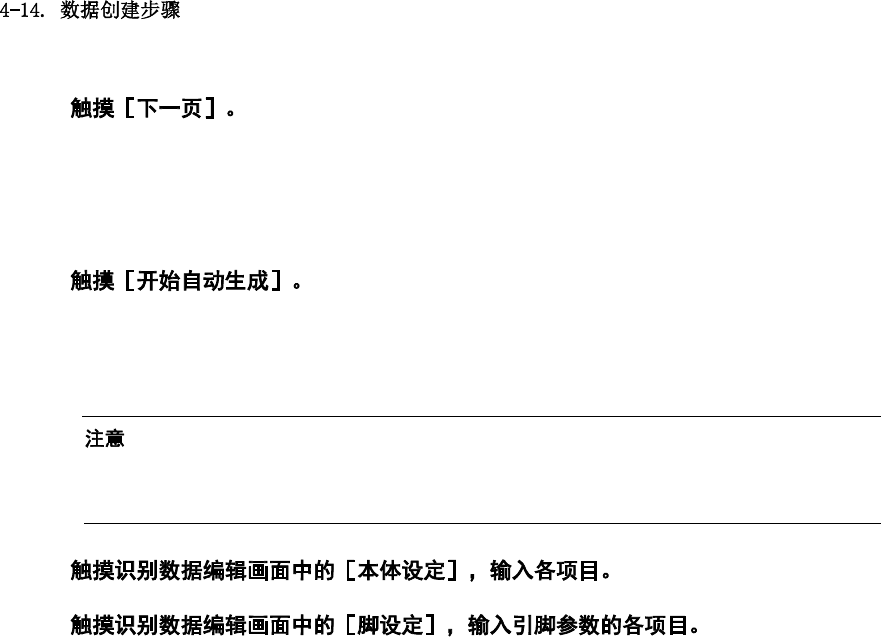

显示识别数据编辑画面。
18
自动生成识别数据。
通过自动生成创建引脚信息时，不需要下面的步骤 19，20。请转至步骤 21。
输入引脚信息时，请至步骤 19。
•
如果是引脚较少的零件，可能无法自动生成。此时，请通过半自动生成创建零件数
据。有关操作方法的详情，请参阅下述的“半自动生成”。
19
20
258
第 4 章 操作篇
4
21
显示零件识别选项画面。
22
选中［识别角度］中的［吸着偏离测试］后显示吸附的偏移，选中［零件旋转测试］后显示旋
转吸附零件后利用角度识别的状态。
选中［由於识别错误中断］后，如果识别过程中发生错误将中断动作。
在识别过程中触摸［STOP］，将停止识别处理。
画面上将显示识别结果。
•
本操作无法跳过。
259
