第 4 章 操作篇 4-14-4. 创建 BGA 零件的 数据 1 输入任意的零件 名称， 零件别称及注释。 2 3 触摸［零件边长 1 (mm) ］和［零件边长 2 (mm) ］的文本框后输入 。 4 5 显示供给信息画面。 262
第 4 章 操作篇
4
半自动生成
如果是引脚较少的零件，可能无法自动生成零件数据。此时，请尝试用半自动生成。
半自动生成中，在触摸［开始自动生成］自动生成识别数据前，请操作上述“创建引脚零件的数据”1
到 18 的步骤。显示确认消息，表示无法通过自动生成来创建数据时，请触摸［确定］，关闭消息。
1
在零件监视器上旋转蓝线矩形，对齐零件的倾斜。
•
倾斜设定中设定的角度将作为零件数据的基准坐标。
•
如果设定不合适，可能无法半自动生成零件数据。
2
在零件监视器上触摸电极的位置，追加与引脚个数对应的电极。
3
•
无法顺利生成时，请错开电极位置，并再次触摸［半自动生成开始］。
以下请从“创建引脚零件的数据”的步骤 19 开始操作。
261
第 4 章 操作篇

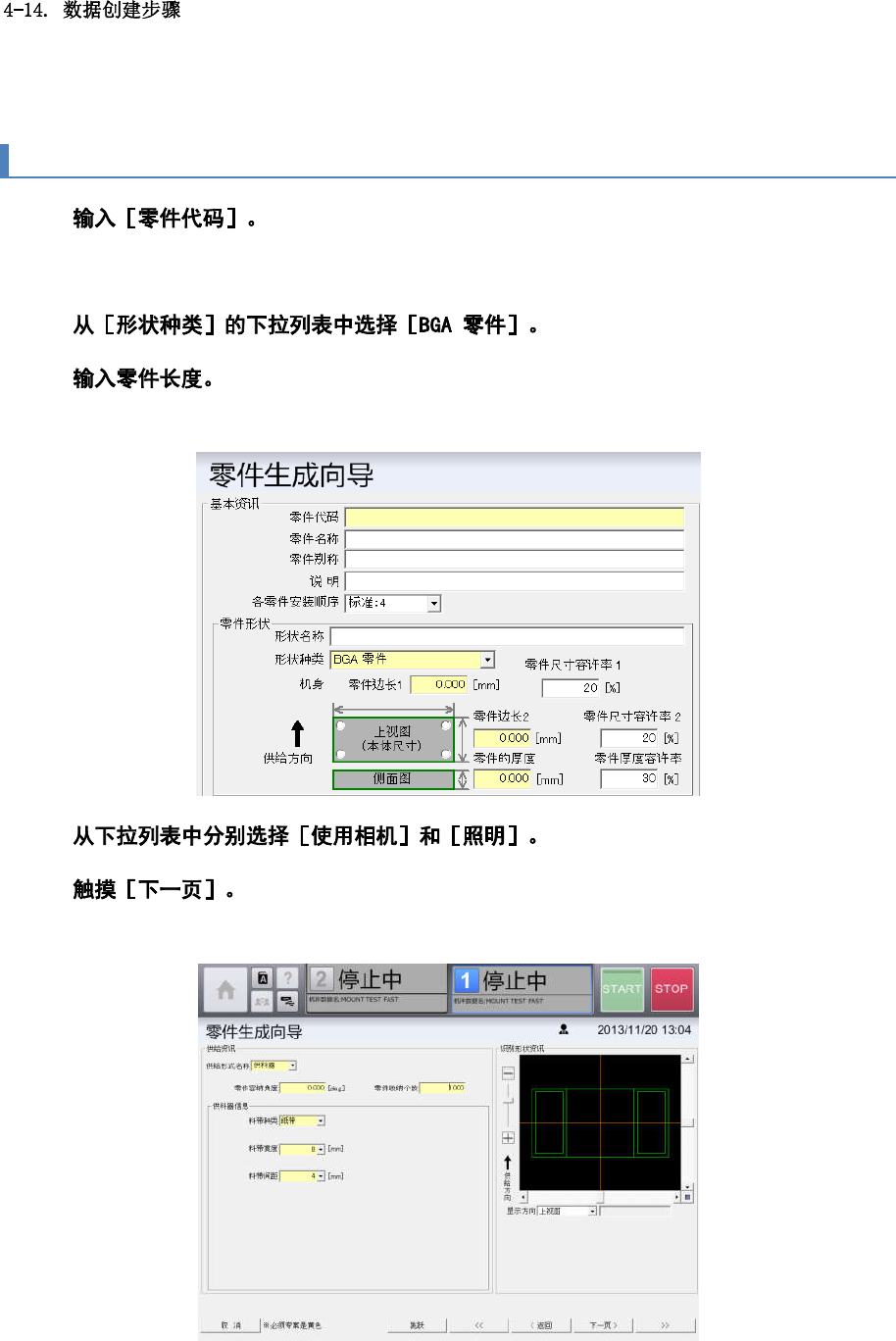

4-14-4. 创建 BGA 零件的数据
1
输入任意的零件名称，零件别称及注释。
2
3
触摸［零件边长 1 (mm)］和［零件边长 2 (mm)］的文本框后输入。
4
5
显示供给信息画面。
262
第 4 章 操作篇
4
6
7
输擖悢值揑楇審怣懅时，不需要下面的步骤 8 到 17。请转至步骤 18。
从下拉列表中选择零件信息时，请转至步骤 8。
8
显示吸附，废弃画面。
9
10
自动吸附时选择使用供给位置编号。
11
12
吸嘴将移动到手动吸附位置。请用吸嘴吸附零件。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
263
