第 4 章 操作篇 19 显示零件识别选 项画面 。 20 选中［识别角度］中的 ［吸着偏离测 试］后显示吸 附的偏移，选中［零 件旋转测试］后显示 旋 转吸附零件后利 用角度 识别的状态。 选中［由於识别错误中 断］后，如果 识别过程中发 生错误将中断动作。 在识别过程中触 摸［ STO P ］，将停止识别处理。 画面上将显示识 别结果 。 • 本操作无法跳过 。 266
第 4 章 操作篇
4
17
自动生成识别数据。
18
输入锡球数据的各项目。
n
n
265
第 4 章 操作篇
19
显示零件识别选项画面。
20
选中［识别角度］中的［吸着偏离测试］后显示吸附的偏移，选中［零件旋转测试］后显示旋
转吸附零件后利用角度识别的状态。
选中［由於识别错误中断］后，如果识别过程中发生错误将中断动作。
在识别过程中触摸［STOP］，将停止识别处理。
画面上将显示识别结果。
•
本操作无法跳过。
266
第 4 章 操作篇
4

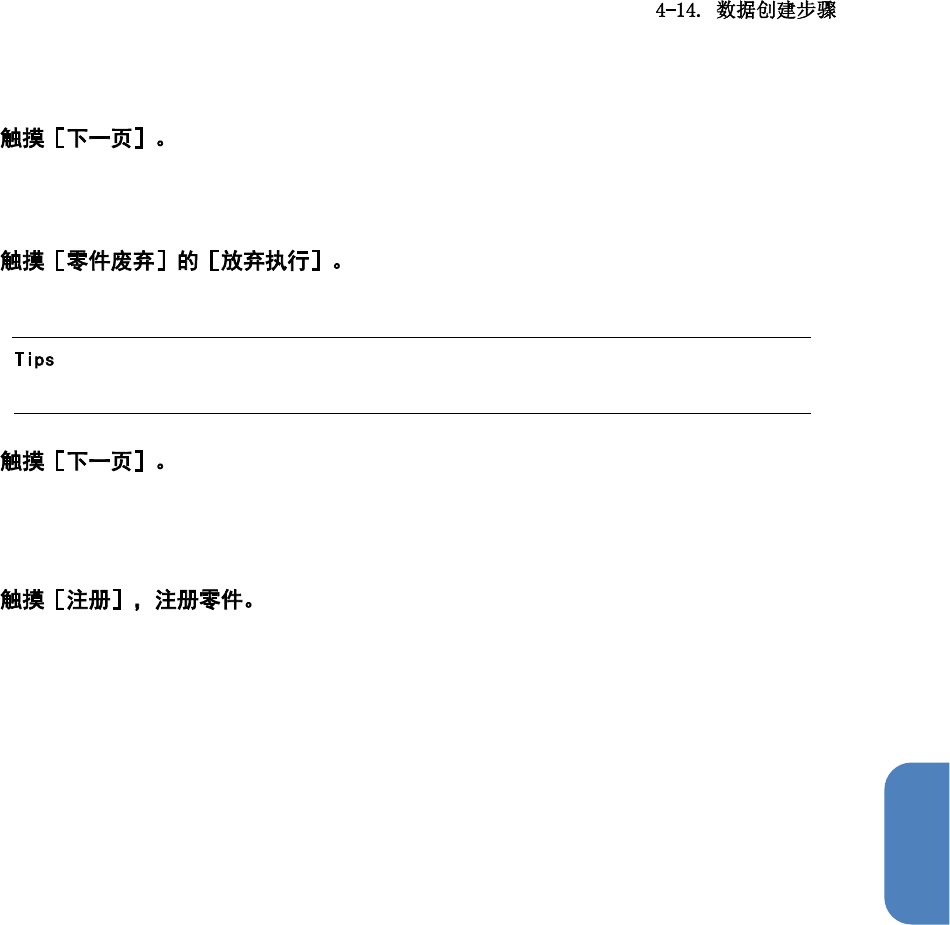

21
显示吸附，废弃画面。
22
为了从吸嘴上取下识别到的零件，进行废弃动作。
•
本操作无法跳过。
23
显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
24
结束零件生成向导，返回［数据编辑］－［零件共用］画面，零件注册完成。
267
