第 4 章 操作篇 25 显示吸附，废弃 画面。 26 为了从吸嘴上取 下识别 到的零件，进行废弃 动作。 27 显示注册信息确 认画面 。 触摸［表示明细］，显 示注册零件的 详细信息。 28 结束零件生成向 导，返 回数据编辑 - 零件共用画面，零件 注册完成。 274
第 4 章 操作篇
4
23
［开始设定零件装着位置］，［开始设定零件吸着位置］也可同样设定。
出厂设定中，零件存放中心，零件安装位置，零件吸附位置为同一位置。没有特别指定时，请
指定为出厂设定。
•
零件存放中心：存放零件时的中心位置
•
零件安装位置：要安装零件的位置
•
零件吸附位置：吸嘴进行吸附的位置
24
触摸结果行，显示详细内容。
273
第 4 章 操作篇
25
显示吸附，废弃画面。
26
为了从吸嘴上取下识别到的零件，进行废弃动作。
27

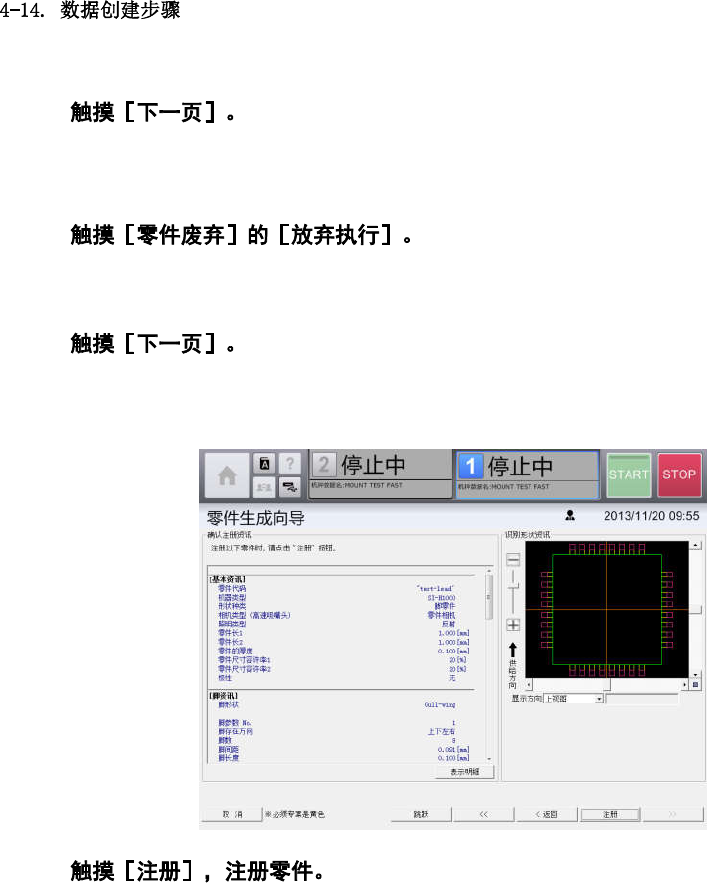

显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
28
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
274
第 4 章 操作篇
4
n
设定机体的多边形后，按［编辑］ - ［圆］的顺序触摸，将在显示的多边形角上出现圆形。
移动圆形，可将角的部分设定为圆角。
异形零件（无引脚）时
1
输入任意的零件名称，零件别称及注释。
2
3
触摸［零件边长 1 (mm)］和［零件边长 2 (mm)］的文本框后输入。
输入任意的［形状名称］，［容许率］。
4
275
