第 4 章 操作篇 4 n 设定机体的多边 形后， 按［编辑］ - ［圆］的 顺序触摸，将在 显示的多边形 角上出现圆形。 移动圆形，可将 角的部 分设定为圆角。 异形零件（无引 脚）时 1 输入任意的零件 名称， 零件别称及注释。 2 3 触摸［零件边长 1 (mm) ］和［零件边长 2 (mm) ］的文本框后输入 。 输入任意的［形 状名称 ］，［容许率］。 4 275
第 4 章 操作篇
25
显示吸附，废弃画面。
26
为了从吸嘴上取下识别到的零件，进行废弃动作。
27
显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
28
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
274
第 4 章 操作篇
4
n
设定机体的多边形后，按［编辑］ - ［圆］的顺序触摸，将在显示的多边形角上出现圆形。
移动圆形，可将角的部分设定为圆角。
异形零件（无引脚）时
1
输入任意的零件名称，零件别称及注释。
2
3
触摸［零件边长 1 (mm)］和［零件边长 2 (mm)］的文本框后输入。
输入任意的［形状名称］，［容许率］。
4
275
第 4 章 操作篇
5

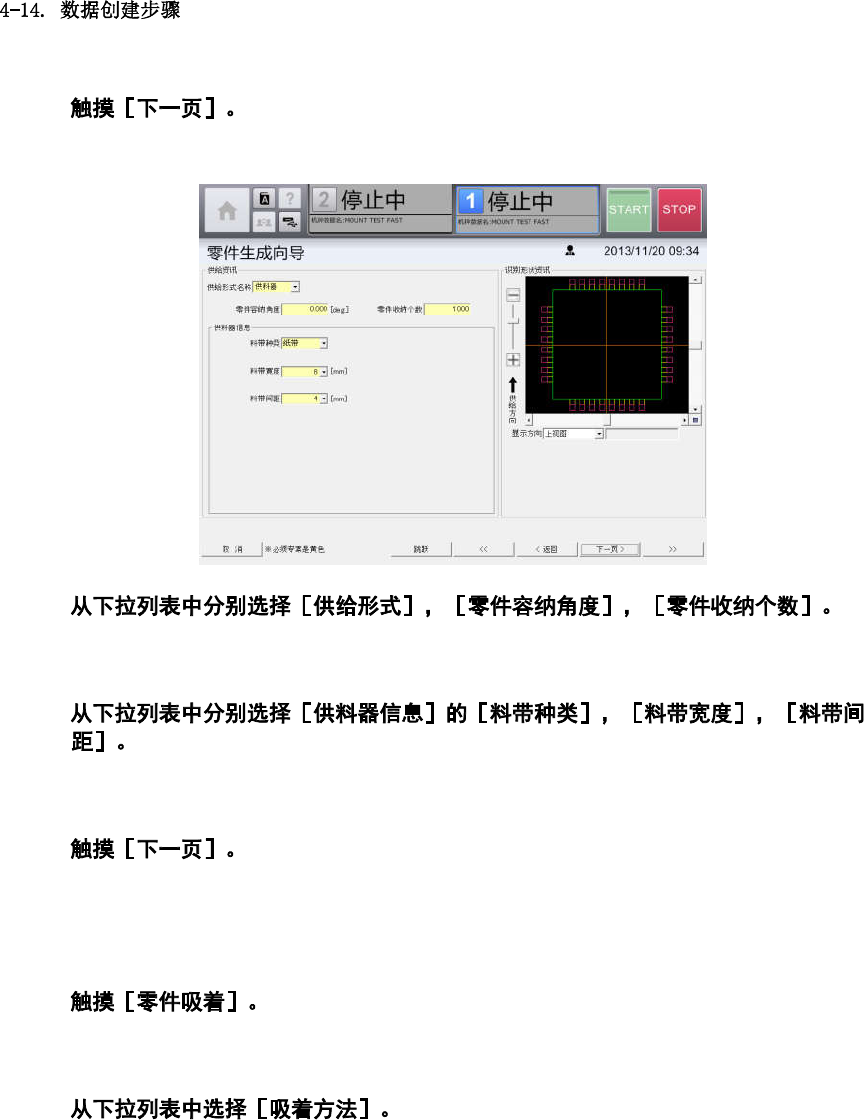

显示供给信息画面。
6
7
8
显示吸附，废弃画面。
9
10
自动吸附时选择使用供给位置编号。
276
