第 4 章 操作篇 4 11 12 吸嘴头将移动到 手动吸 附位置，请用吸嘴吸 附零件。 从供给部自动吸 附零件 时，请在吸附前安装 使用的吸嘴，向供给 部供给零件。 13 显示图像导入画 面。 14 吸附的零件将移 动到指 定的相机位置。 15 将导入零件的图 像。 16 17 277
第 4 章 操作篇
5
显示供给信息画面。
6
7
8
显示吸附，废弃画面。
9
10
自动吸附时选择使用供给位置编号。
276

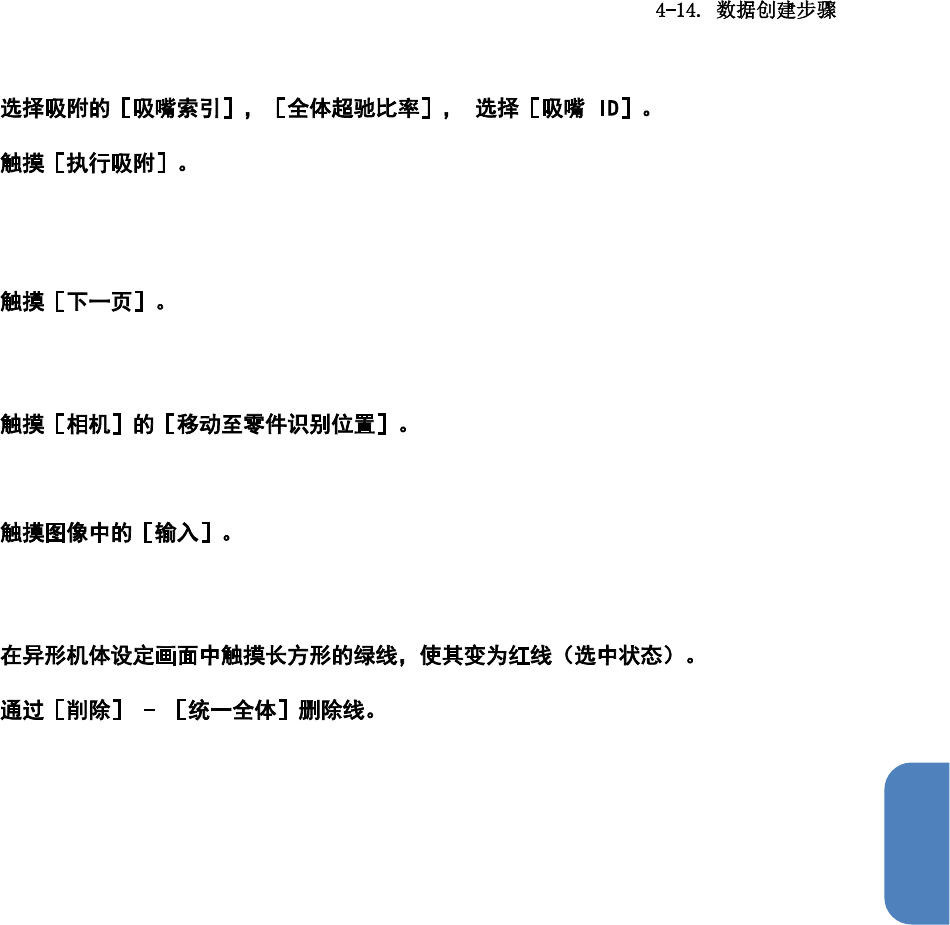

第 4 章 操作篇
4
11
12
吸嘴头将移动到手动吸附位置，请用吸嘴吸附零件。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
13
显示图像导入画面。
14
吸附的零件将移动到指定的相机位置。
15
将导入零件的图像。
16
17
277
第 4 章 操作篇
18
在零件监视器上绘制机体部分。
设定圆角时，在设定机体的多边形后，按［编辑］ - ［圆］的顺序触摸，将在显示的多边形角
上出现圆形。
移动圆形，可将角的部分设定为圆角。
19
20
21
触摸结果行，显示详细内容。
