第 4 章 操作篇 13 显示图像导入画 面。 14 吸附的零件将移 动到指 定的相机位置。 15 16 17 显示［自动生成失败。 ］的警报时， 请触摸［确定 ］关闭警报。 18 19 对齐倾斜后，可 用正确 的角度创建数据。 20 282

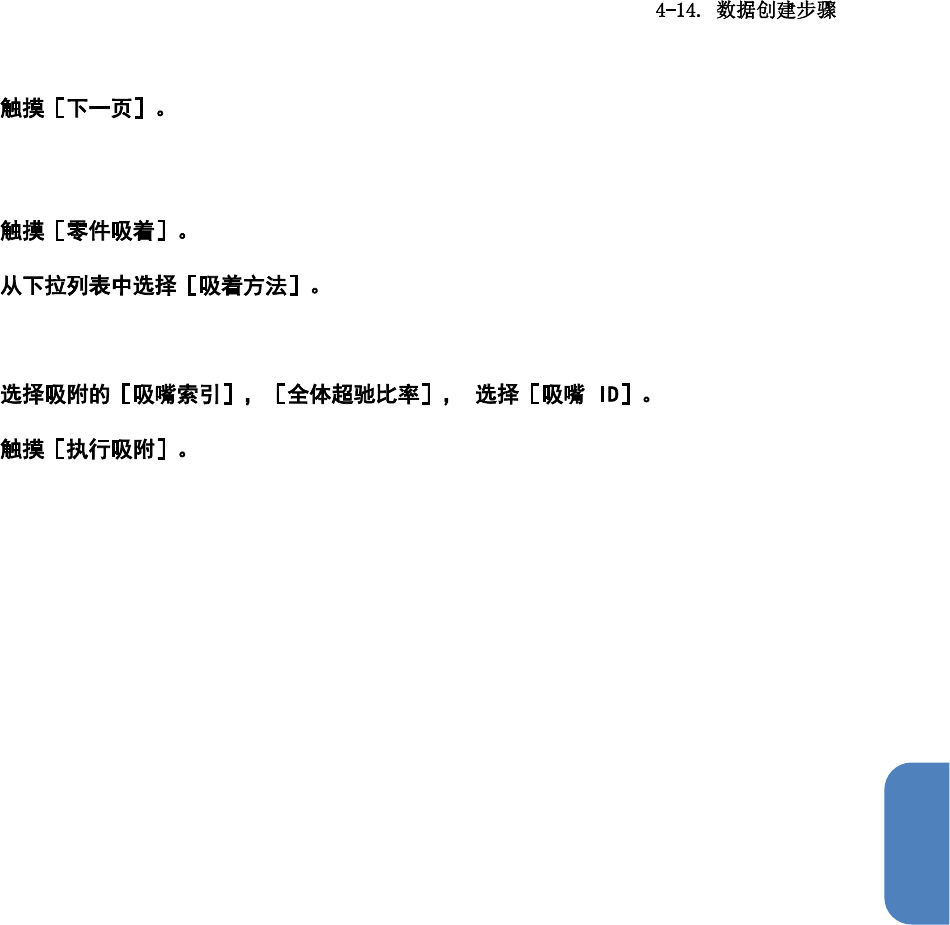

第 4 章 操作篇
4
8
显示吸附，废弃画面。
9
10
自动吸附时选择使用供给位置编号。
11
12
吸嘴头将移动到手动吸附位置，请用吸嘴吸附零件。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
281
第 4 章 操作篇
13
显示图像导入画面。
14
吸附的零件将移动到指定的相机位置。
15
16
17
显示［自动生成失败。］的警报时，请触摸［确定］关闭警报。
18
19
对齐倾斜后，可用正确的角度创建数据。
20
282
第 4 章 操作篇
4
21
［开始设定零件装着位置］，［开始设定零件吸着位置］也可同样设定。
出厂设定中，零件存放中心，零件安装位置，零件吸附位置为同一位置。没有特别指定时，请
指定为出厂设定。
•
零件存放中心：存放零件时的中心位置
•
零件安装位置：要安装零件的位置
•
零件吸附位置：吸嘴进行吸附的位置
22
触摸结果行，显示详细内容。
23
显示吸附，废弃画面。
283
