第 4 章 操作篇 4 21 ［开始设定零件 装着位 置］，［开始设定零 件吸着位置］也可同 样设定。 出厂设定中，零 件存放 中心，零件安装位置 ，零件吸附位置为同 一位置。没有 特别指定时，请 指定为出厂设定 。 • 零件存放中心： 存放零 件时的中心位置 • 零件安装位置： 要安装 零件的位置 • 零件吸附位置： 吸嘴进 行吸附的位置 22 触摸结果行，显 示详细 内容。 23 显示吸附，废弃 画面。 283
第 4 章 操作篇
13

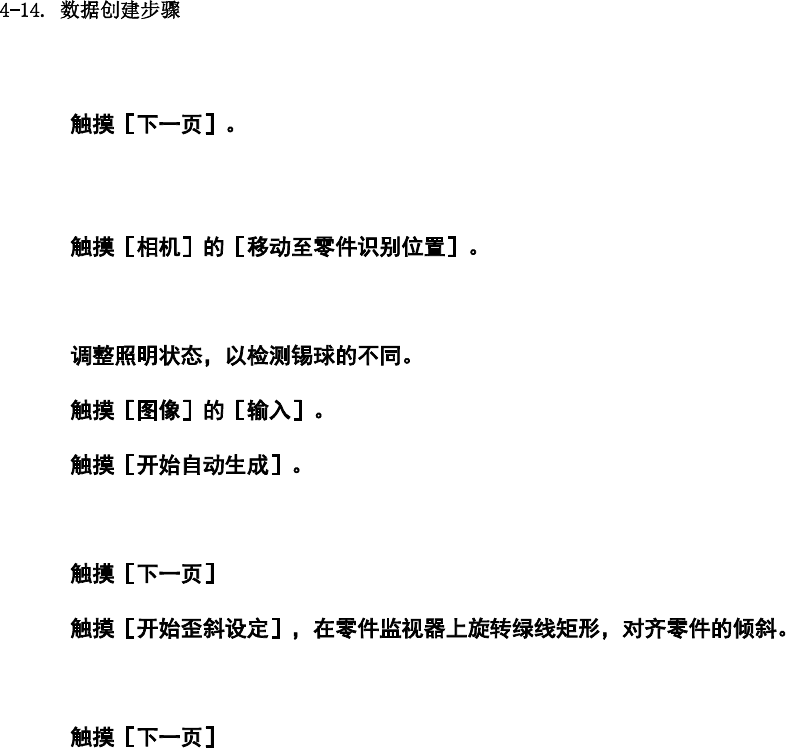

显示图像导入画面。
14
吸附的零件将移动到指定的相机位置。
15
16
17
显示［自动生成失败。］的警报时，请触摸［确定］关闭警报。
18
19
对齐倾斜后，可用正确的角度创建数据。
20
282
第 4 章 操作篇
4
21

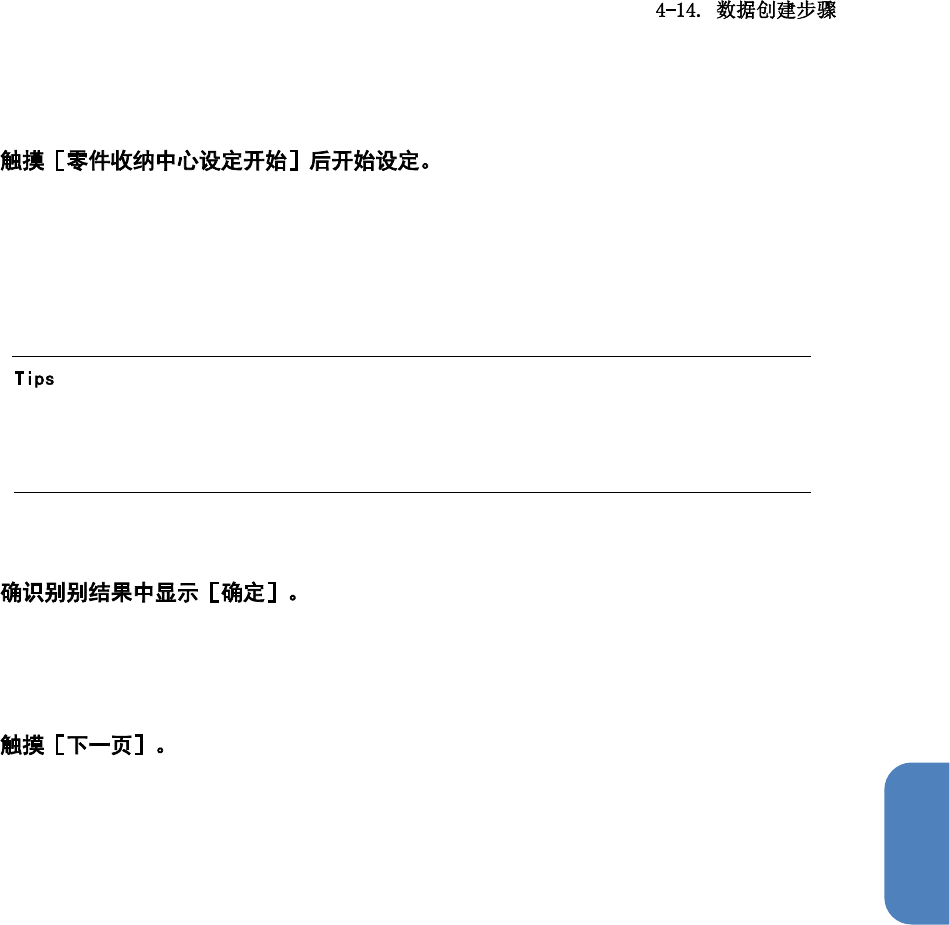

［开始设定零件装着位置］，［开始设定零件吸着位置］也可同样设定。
出厂设定中，零件存放中心，零件安装位置，零件吸附位置为同一位置。没有特别指定时，请
指定为出厂设定。
•
零件存放中心：存放零件时的中心位置
•
零件安装位置：要安装零件的位置
•
零件吸附位置：吸嘴进行吸附的位置
22
触摸结果行，显示详细内容。
23
显示吸附，废弃画面。
283
第 4 章 操作篇
24
为了从吸嘴上取下识别到的零件，进行废弃动作。
25

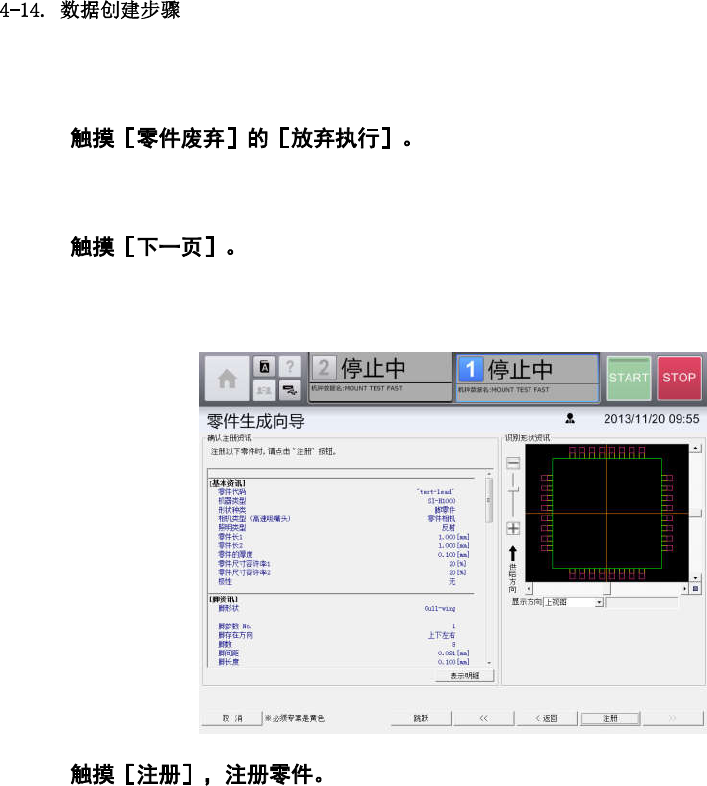

显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
26
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
284
