第 4 章 操作篇 24 为了从吸嘴上取 下识别 到的零件，进行废弃 动作。 25 显示注册信息确 认画面 。 触摸［表示明细］，显 示注册零件的 详细信息。 26 结束零件生成向 导，返 回数据编辑 - 零件共用画面，零件 注册完成。 284
第 4 章 操作篇
4
21
［开始设定零件装着位置］，［开始设定零件吸着位置］也可同样设定。
出厂设定中，零件存放中心，零件安装位置，零件吸附位置为同一位置。没有特别指定时，请
指定为出厂设定。
•
零件存放中心：存放零件时的中心位置
•
零件安装位置：要安装零件的位置
•
零件吸附位置：吸嘴进行吸附的位置
22
触摸结果行，显示详细内容。
23
显示吸附，废弃画面。
283
第 4 章 操作篇
24
为了从吸嘴上取下识别到的零件，进行废弃动作。
25
显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
26
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
284
第 4 章 操作篇
4

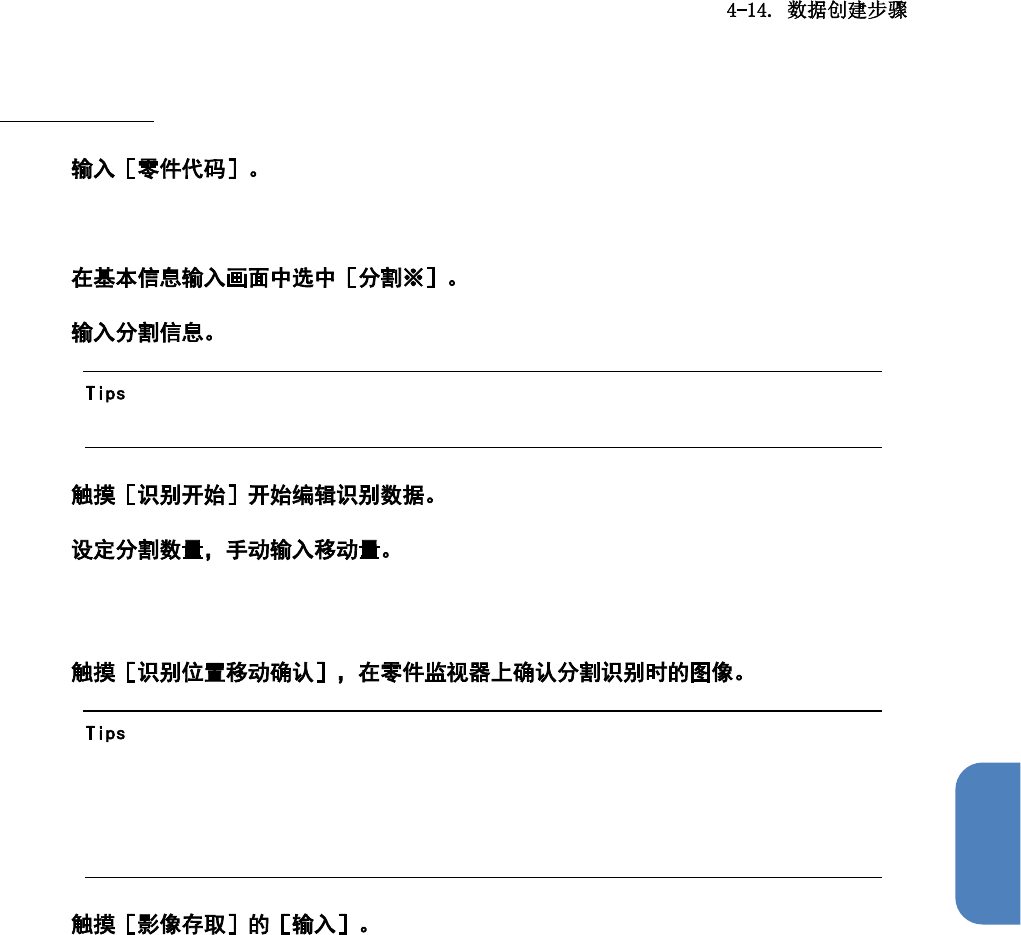

分割识别的步骤
1
［形状种类］选择［BGA 零件］，［使用相机］和［照明］从下拉列表中选择。
2
3
•
本操作无法跳过。
4
5
设定为 4 等分（角落），移动量 XY 为 20 mm 时，画面如下。
6
•
分割识别时，为了使所有零件都出现在图像上，建议导入所有的图像。
•
图像上未出现整个零件时也可识别，但无法通过自动生成创建数据。
•
在图像上未出现整个零件的状态下识别时，如果参数设定不恰当，可能引起安装错
误。
7
导入与分割张数对应的图像数据。
285
