第 4 章 操作篇
4
11

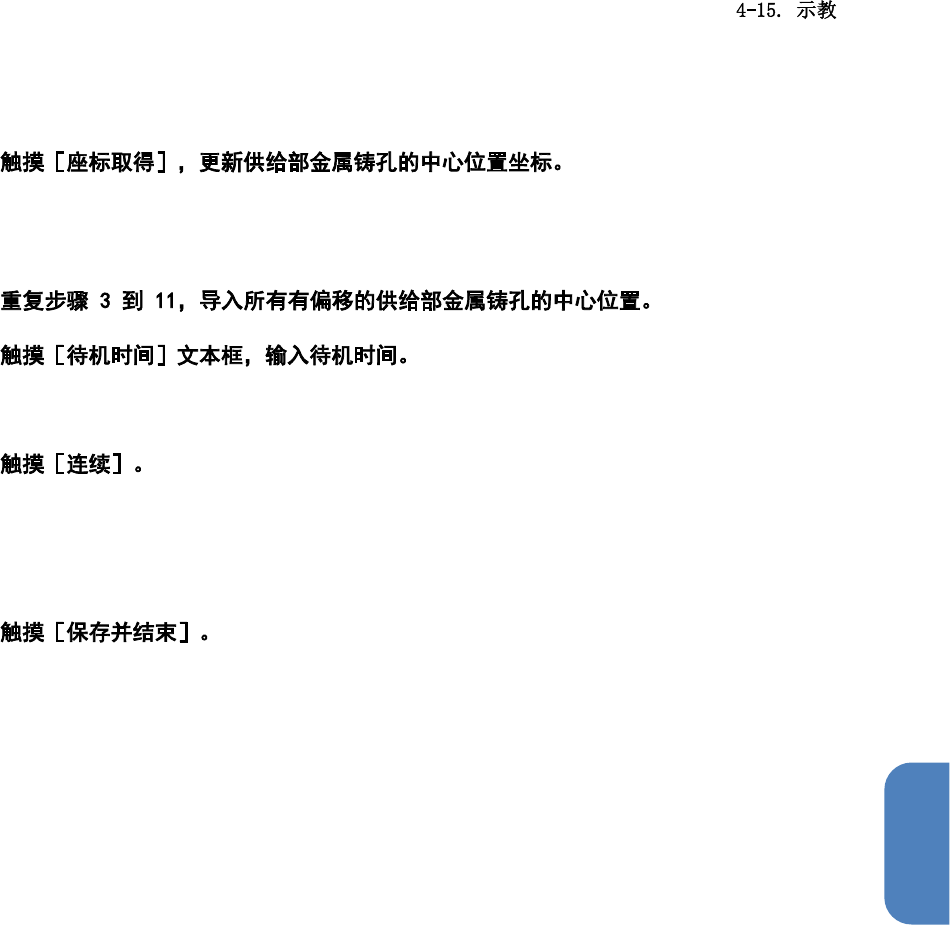

进行 2 点以上目标位置的示教时，重复步骤 8 到 11，导入第 2 点之后的坐标位置，触摸
［计算］。
12
13
设定在各点上的待机时间，用于确认供给部金属铸孔中心位置的坐标。
14
相机图像将向所有供给部金属铸孔的中心位置连续移动。确认与供给部金属铸孔中心位置的偏
移。
触摸［STOP］后中断。
15
保存示教结果，关闭［手动教示供给部金属铸孔］对话框，显示［教示供给部金属铸孔］对话
框。
［教示供给部金属铸孔］对话框的供给位置列表中的 dX，dY 值将更新。
303
第 4 章 操作篇
4-15-3. 标记调整
测量机种数据的安装数据中设定的定位标，不良标记在基板上的位置，在作为基板相机目标位置进行修
正的示教作业中，可确认并搜索显示测量对象标记数据，设置测量用的基板。
触摸生产助理菜单中的［标记调整］，显示标记调整画面。
［标记调整］在用户级别为［管理员］或［维护］时显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
n
n

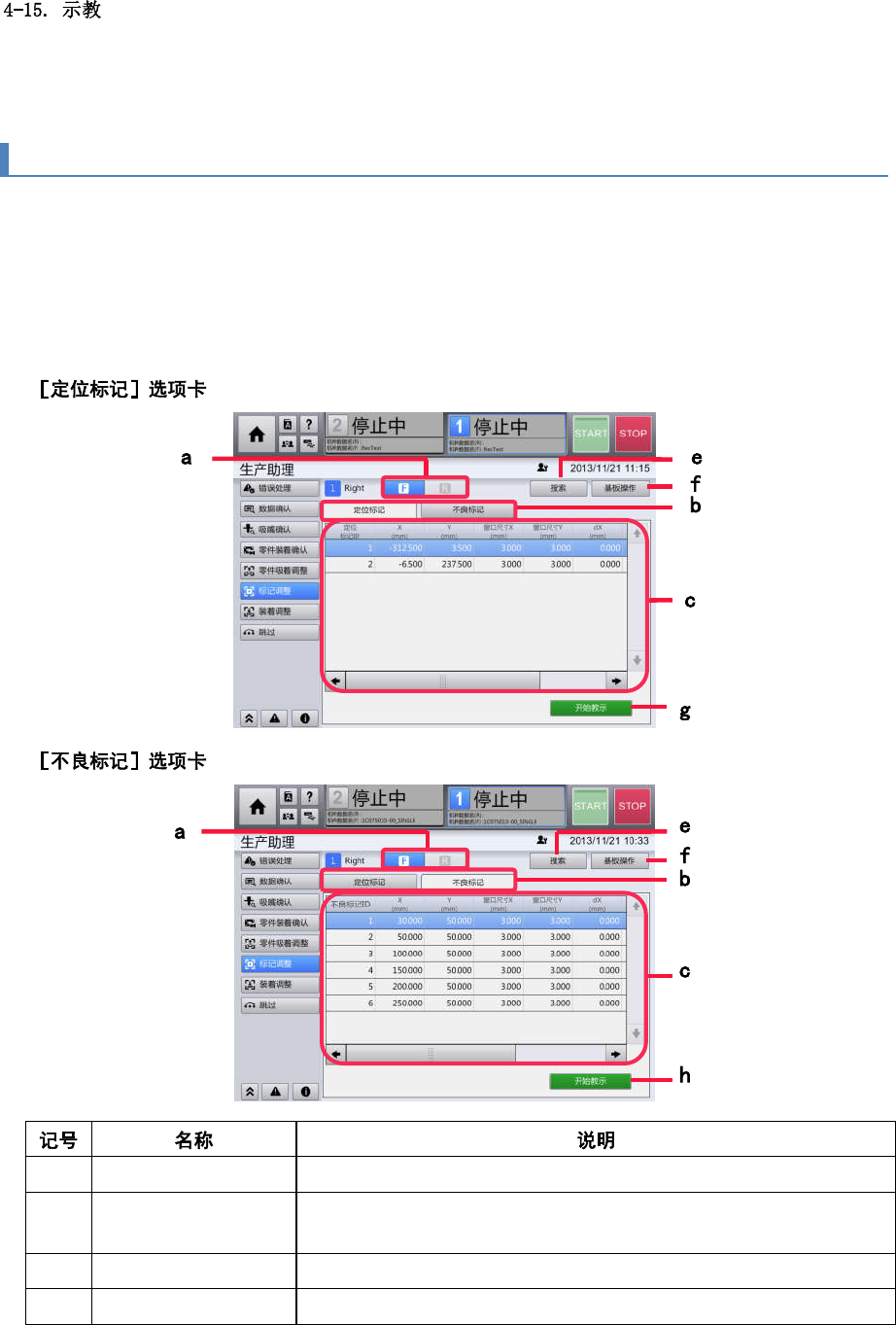

(a) 指定轨道 选择操作对象装置的轨道位置。
(b) 示教对象选择选项卡
从［定位标记］，［不良标记］中选择进行示教的安装数据的对
象。
(c) 定位标列表 显示对象工作台上的定位标列表（装置间共通）。
(d) 不良标记列表 显示对象工作台上的不良标记列表（装置间共通）。
304
第 4 章 操作篇
4
(e) 搜索 触摸后显示［搜索］对话框，搜索列表中显示的数据。
关于［搜索］对话框的详情，请参阅“4-6-5. 零件安装确认”的
“搜索对话框的详情”
(f) 基板操作 触摸后显示［基板操作］对话框，搬入/搬出要进行示教的基板。
关于［基板操作］对话框的详情，请参阅“4-6-5. 零件安装确认”
的“基板操作对话框的操作”
(g) 开始教示 显示各标记的示教对话框，进行示教处理。
详情请参阅下述的“定位标示教”，“不良标记示教”
■
定位标志 ID 显示［定位标志 ID］。
不良标志 ID 显示［不良标志 ID］。
X (mm) / Y (mm) 显示标记中心位置 XY。
／ 显示标记识别窗口的 XY 方向大小。
dX (mm) / dY (mm) 错开标记识别窗口的中心位置时，显示 XY 方向的窗口位置偏移量值。
标记类型 ID 显示［标记类型 ID］。
定位 ID 显示［定位 ID］。
