第 4 章 操作篇 17 相机图像将向各 区块基 准位置的展开位置连 续移动。确认与展开 位置之间的偏 移。 触摸［ STO P ］后中断。 18 保存示教结果， 关闭［ 区域教示］对话框， 显示安装调整画面。 334
第 4 章 操作篇
4
6
7
8

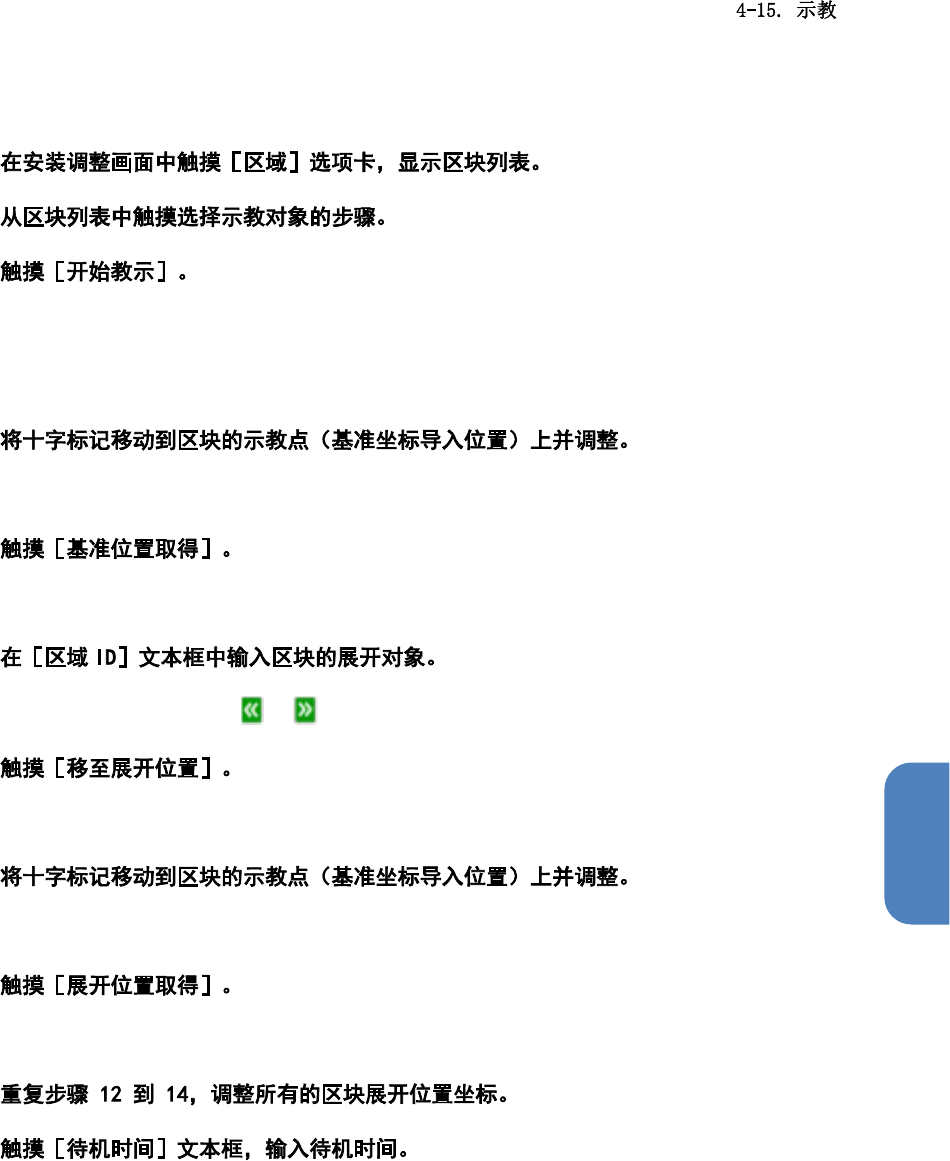

显示［区域教示］，相机移动到基板的原点位置。
基准坐标可设定 1 处，展开的主区块和展开对象的子区块共用。通常设定为区块中基板的角度
位置，也可选择定位标或有特点的蒙板，焊盘位置设定。
9
相机图像中有区块的示教点时进行十字标记操作，其他情况下进行微调移动。
10
更新区块的基准坐标。
11
请触摸文本框输入，或触摸 / 选择区块的展开对象。
12
相机移动到导入的基准坐标中选择的区块展开位置。
13
相机图像中有区块的示教点时进行十字标记操作，其他情况下进行微调移动。
14
计算区块展开量并更新。
15
16
设定待机时间，用于确认展开位置的坐标。
333
第 4 章 操作篇
17
相机图像将向各区块基准位置的展开位置连续移动。确认与展开位置之间的偏移。
触摸［STOP］后中断。
18
保存示教结果，关闭［区域教示］对话框，显示安装调整画面。
334
第 4 章 操作篇
4
4-16. 校准
调整本机的机械构造，或通过精度测量计算补正量，确保自动运转时能维持一定的机械动作精度。
触摸主菜单中的［校正］后显示。
［校正］仅在用户级别为［维护］时显示。
n
简单调整※ 选择进行校准的对象，根据对象的项目进行校准。
机器调整
•
基板相机照明校准
•
算出基板相机的像素率
•
XY 自动校准
•
基准位置测量
•
软件极限设定
•
基板弯曲检测传感器转出
•
基板面高度测量
•
吸嘴高度检测开关的高度测量
•
夹具放置台的高度测量
•
Z 轴归零寻道
•
Z 轴软件极限设定
•
搬送固定板的高度调整
335
