第 2 章 系统概要 2-4-2. 外观尺寸图 尺 寸 双 通 道 传 送 规 格 A （ 传 送 长 度 ） 9 9 8 m m C （ 不 含 L C D ） 1 8 9 5 m m H （ 传 送 突 出 量 ） 8 m m I ( 从 护 罩 前 面 到 基 准 侧 基 板 传 送 通 道 ) 7 5 2 . 5 m m ( 前 面 一 侧 ) 尺 寸 B （ 从 底 面 到 传 送 带 上 面 ） 9 0 0 m m E （ …
第 2 章 系统概要
2-4. 机器的构成

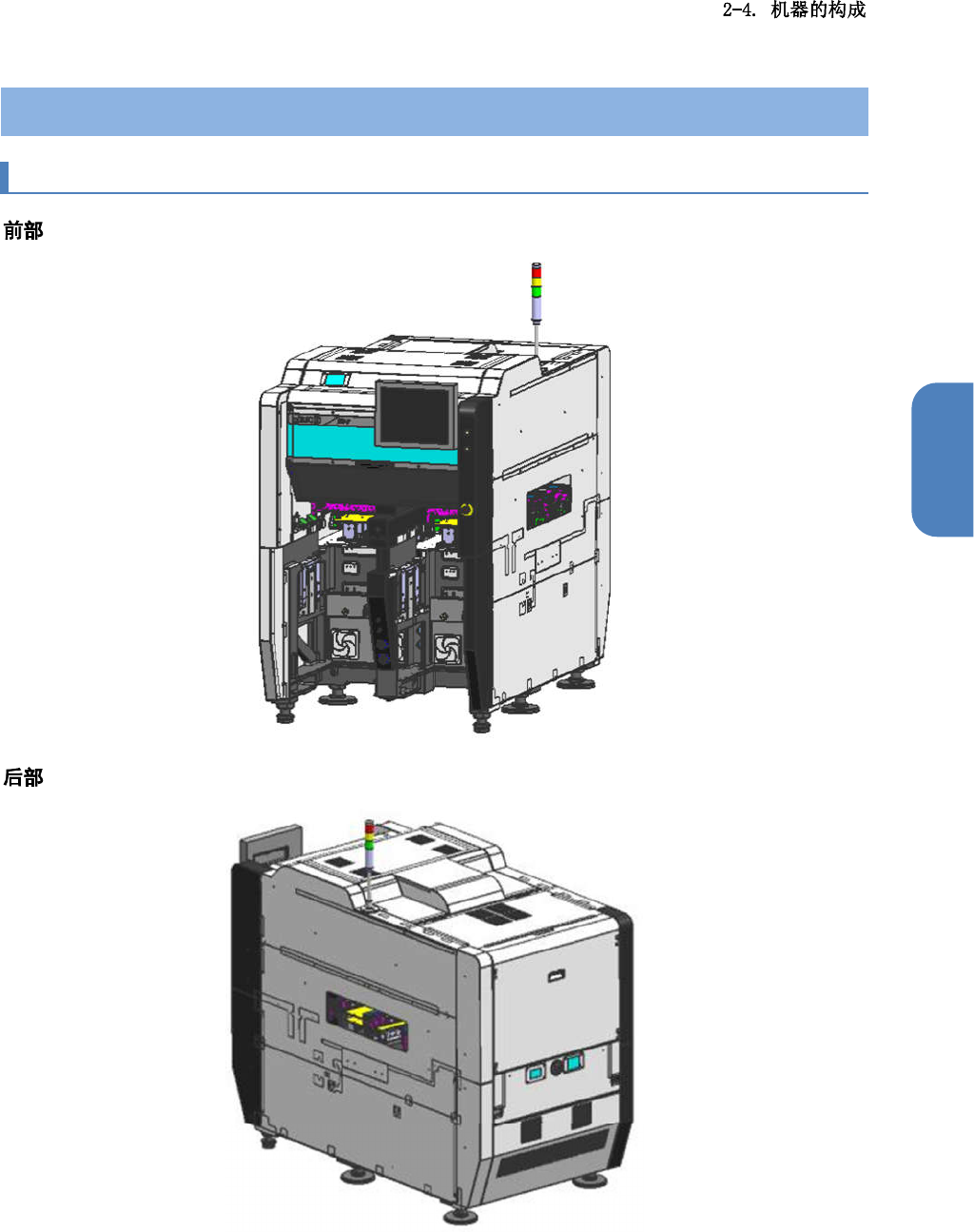

2-4-1. 整机示意图
9
2
第 2 章 系统概要

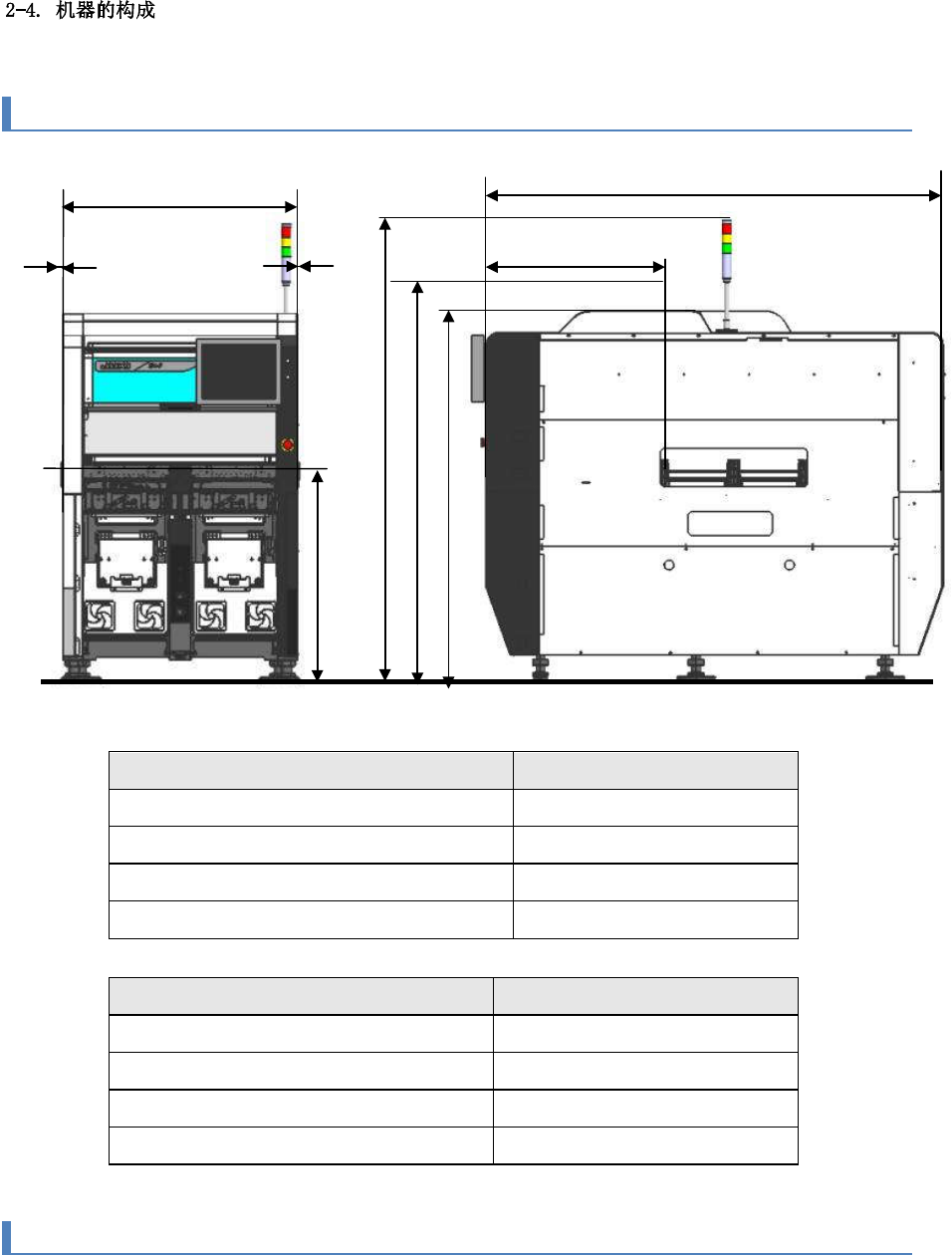

2-4-2. 外观尺寸图
尺寸 双通道传送规格
A（传送长度） 998mm
C（不含 LCD） 1895mm
H（传送突出量） 8mm
I(从护罩前面到基准侧基板传送通道) 752.5mm(前面一侧)
尺寸
B（从底面到传送带上面） 900mm
E（从底面到护罩上面①） 1,440mm
F（从底面到护罩上面②） 1,530mm
G（从底面到信号灯上面） 1,920mm
最大突起物除外。 ※1 尺寸的公差为±5mm。
2-4-3. 主机重量
1,950kg ※台架、选项类除外
H
H
C
B
G
F
E
I
A A
A
10
第 2 章 系统概要

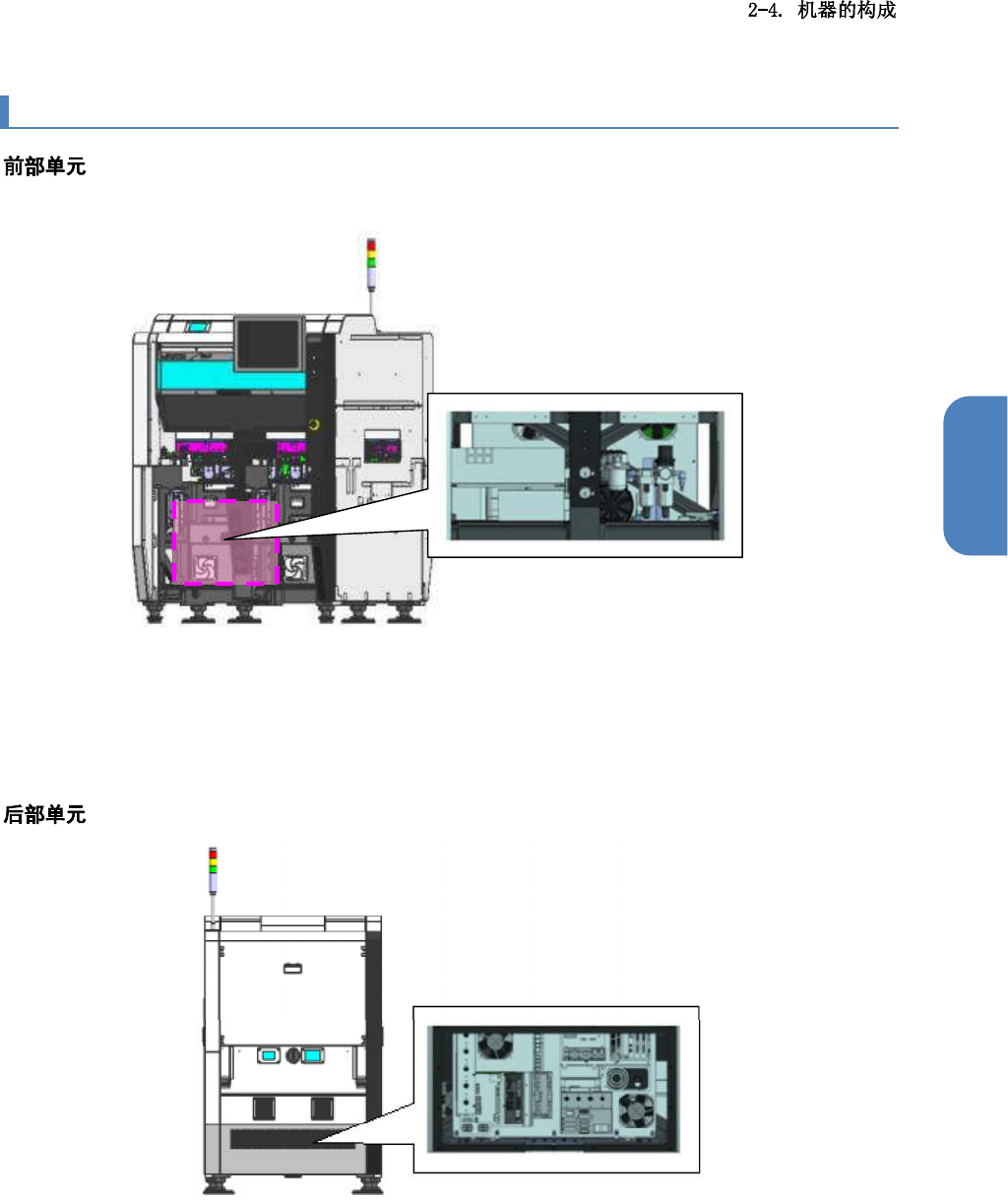

2-4-4. 各单元的名称
11
2
