第 3 章 导入篇 2 向右旋转为下降 ，向左 旋转为上升。 • 脚高度调整用六 角螺母 的 2 面宽度为 64mm 。 (a) 锁定用螺母 (b) 脚的六角螺母 (c) 脚 3 6
第 3 章 导入篇
3

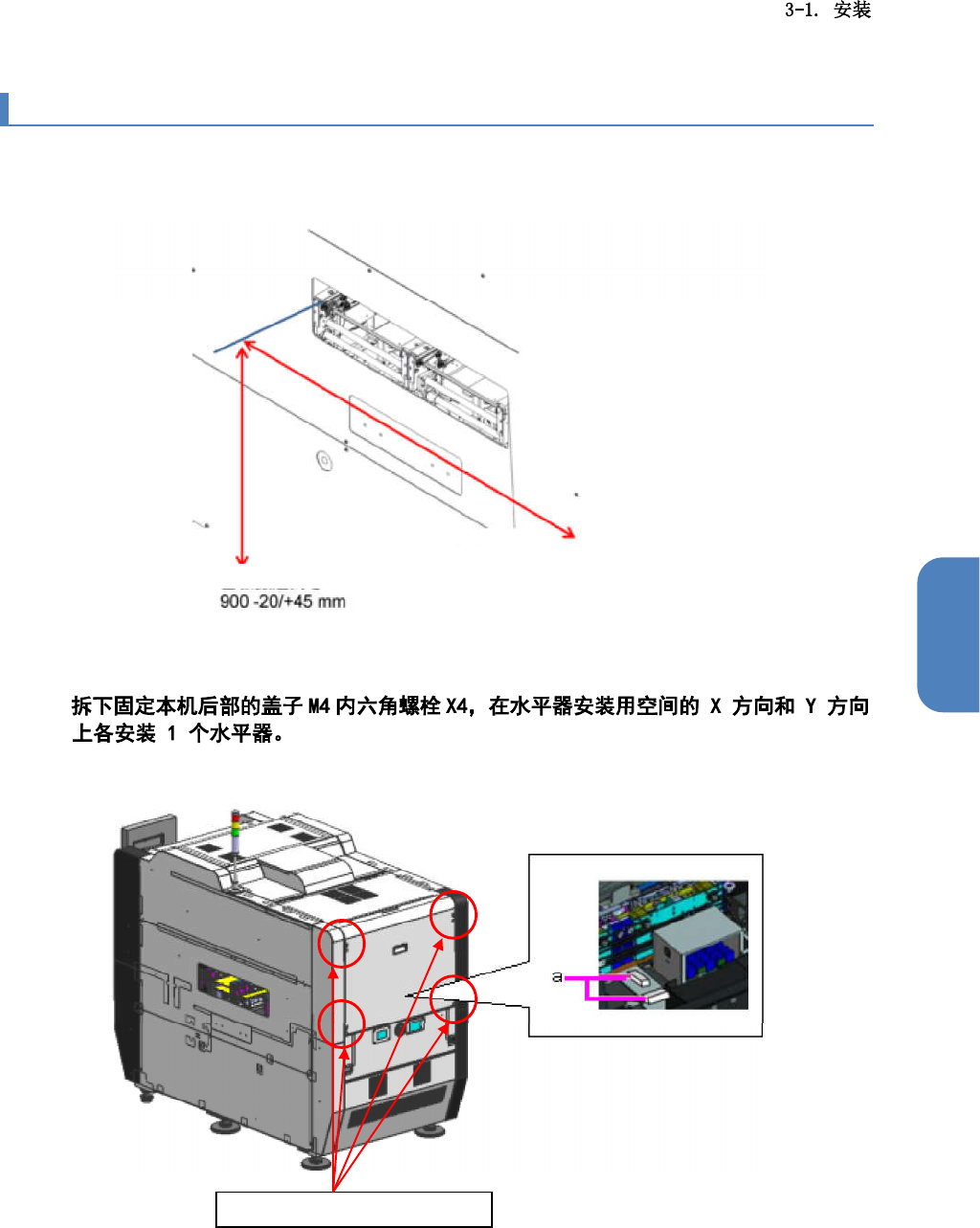

3-1-3. 安装 RX-7
根据导入的安装系统生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。
本机单机的基板搬送规格如下所示。
1
(a)
水平器
基板传送高度
基板传送面：本机正面侧的输送带上面
M4×10 内六角螺栓 4 根
5
第 3 章 导入篇
2
向右旋转为下降，向左旋转为上升。
•
脚高度调整用六角螺母的 2 面宽度为 64mm。
(a)
锁定用螺母
(b)
脚的六角螺母
(c)
脚
3
6
第 3 章 导入篇
3
3-1-4. 取下固定托架
导入本机时，用六角扳手套件，将固定 XY 轴移动部分的托架、以及固定搬送固定板移动部分托架卸下
来。
n
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。
n
将通过支架连接着支柱的 Y 轴移动部分的 3 根六角孔螺栓卸下来，取下托架。
。
(a)
X 轴固定用托架（CP 螺栓 M5 × 10）
(b)
Y 轴固定用托架（CP 螺栓 M5 × 10）
•
请妥善保管取下的托架。
