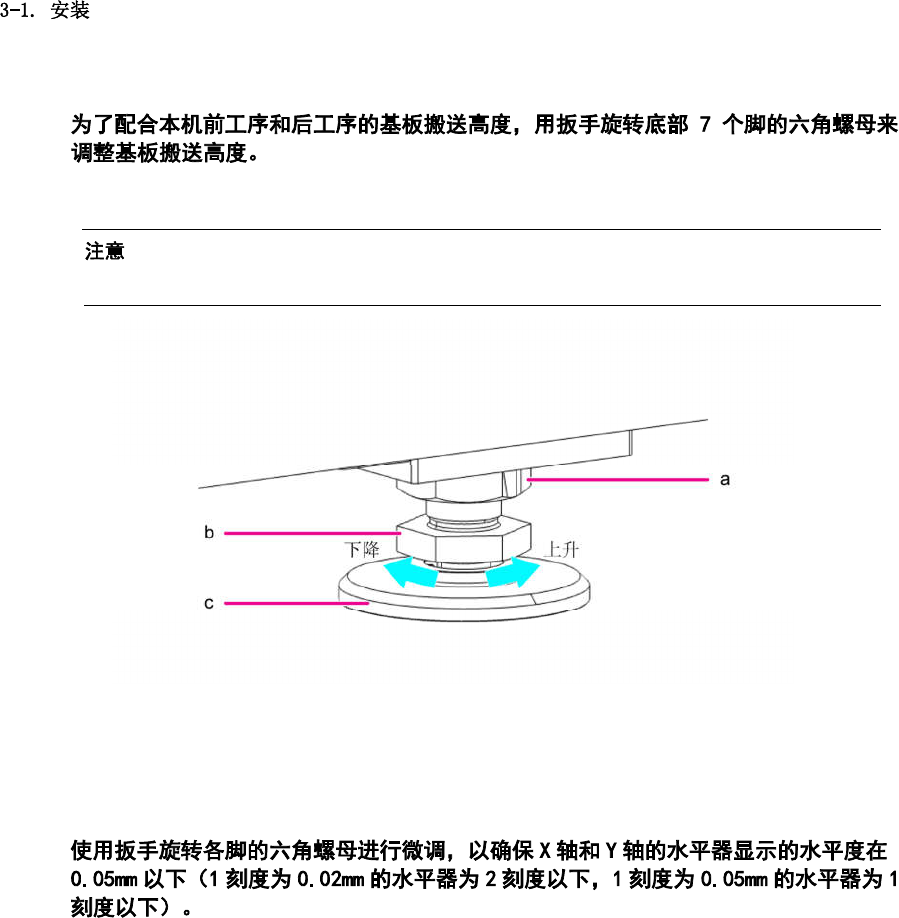

脚高度调整用六角螺母的 2 面宽度为 64mm。
(a)
锁定用螺母
(b)
脚的六角螺母
(c)
脚
3
6
第 3 章 导入篇
3
3-1-4. 取下固定托架
导入本机时，用六角扳手套件，将固定 XY 轴移动部分的托架、以及固定搬送固定板移动部分托架卸下
来。
n
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。
n
将通过支架连接着支柱的 Y 轴移动部分的 3 根六角孔螺栓卸下来，取下托架。
。
(a)

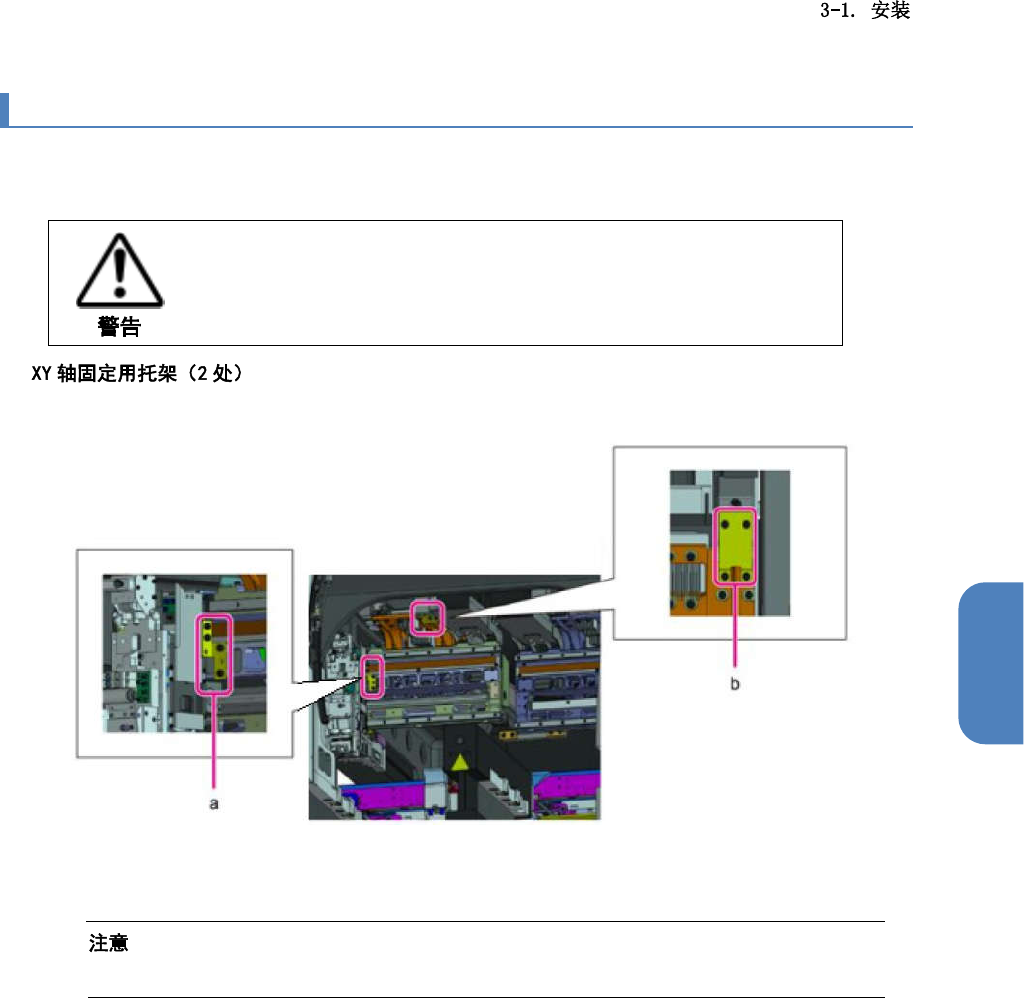

X 轴固定用托架（CP 螺栓 M5 × 10）
(b)
Y 轴固定用托架（CP 螺栓 M5 × 10）
•
请妥善保管取下的托架。
7
第 3 章 导入篇
3-1-5. 前工序机器和后工序机器的连接
与本机连接时使用 L 型托架。
•
L 型托架（与本机同箱）2 个
•
C8×22 内六角孔螺栓，六角螺母，弹簧垫圈，平垫圈各 16 个

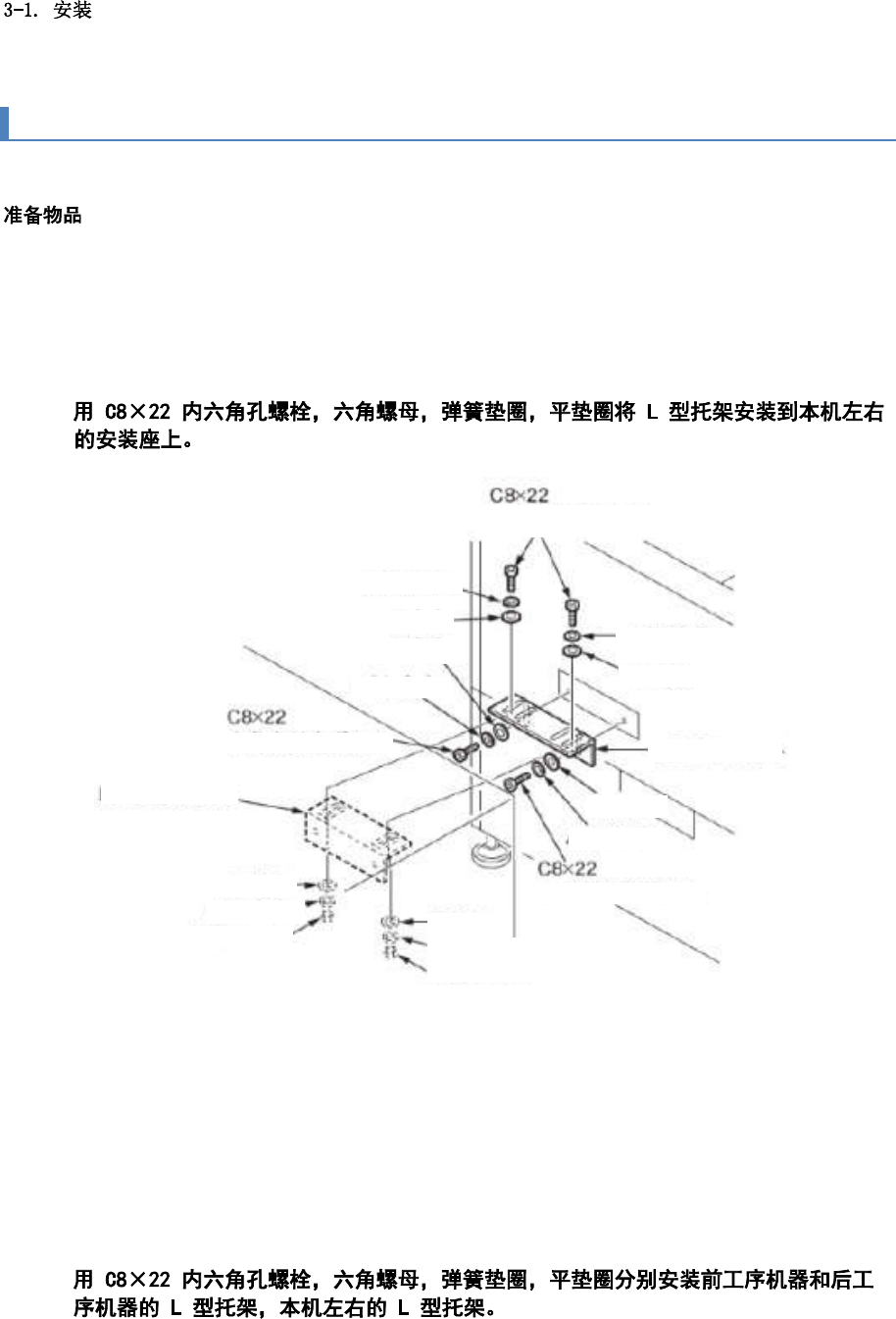

为了保持与前后工序机器的机械精度，本机中备有 2 个连接用 L 型托架。安装附带的 L 型托架，连
接本机和前后工序机器。
1
(a)
弹簧垫圈
(b)
平垫圈
(c)
弹簧垫圈
(d)
C8×22 内六角孔螺栓
(e)
L 型托架
(f)
平垫圈
(g)
弹簧垫圈
(h)
六角螺母
2
弹簧垫圈
平垫圈
弹簧垫圈
平垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
平垫圈
弹簧垫圈
内六角孔螺栓
内六角孔螺栓
内六角孔螺栓
L 型托架
平垫圈
平垫圈
平垫圈
L 型托架
六角螺母
六角螺母
